Juntas de brida explicadas: función, tipos y aplicaciones

Las juntas de brida se encuentran entre los tipos de juntas más utilizados en sistemas de tuberías industriales. Proporcionan un sello fiable entre dos secciones de tubería con bridas, previniendo fugas de fluidos o gases.

Visión general de las juntas de brida

Estas juntas están específicamente diseñadas para conexiones de tubería con bridas, donde los extremos de la tubería se ensanchan hacia afuera. La junta se adapta a esta forma irregular, creando un sello hermético que mantiene líquidos o gases dentro de la tubería.

Cómo sellan la conexión

Cuando dos extremos de tubería con bridas se atornillan juntos, la junta se comprime contra las superficies ensanchadas. Esta compresión fuerza el material de la junta —típicamente metal, caucho o compuesto— hacia las micro-irregularidades de la brida, formando una barrera continua que bloquea fugas.

Tipos comunes de juntas de brida

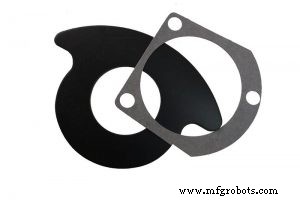

• Juntas planas (Sheet Gaskets) – Una sola lámina de metal (acero, acero inoxidable o aleación) cortada para coincidir con el perfil de la brida.
• Juntas corrugadas – Similares a las planas pero estampadas con un patrón corrugado. Las crestas mejoran la flexibilidad y proporcionan un mejor sellado en bridas irregulares.
• Juntas anulares (Ring Gaskets) – Anillos metálicos sólidos (redondos, ovales u octogonales) usados en aplicaciones de alta presión o alta temperatura. Ofrecen resistencia y durabilidad excepcionales.
• Juntas espirales (Spiral-Wound Gaskets) – Construidas enrollando una espiral de metal y material de relleno. Las crestas espirales permiten que la junta se comprima uniformemente, ideal para entornos de presión dinámica o fluctuante.

Elegir la junta correcta depende de las condiciones operativas —presión, temperatura, tipo de fluido y material de la brida. Consultar las especificaciones del fabricante o a un ingeniero calificado asegura rendimiento óptimo y longevidad.
