Máquina de café inteligente con Arduino y Bluetooth

Componentes y suministros

Arduino Nano R3

Módulo Bluetooth HC-05

HARDWARIO DS18B20 Sensor de temperatura 1m

Aplicaciones y servicios en línea

Terminal Bluetooth serie creado por Kai Morich

Arduino IDE

Acerca de este proyecto

Introducción

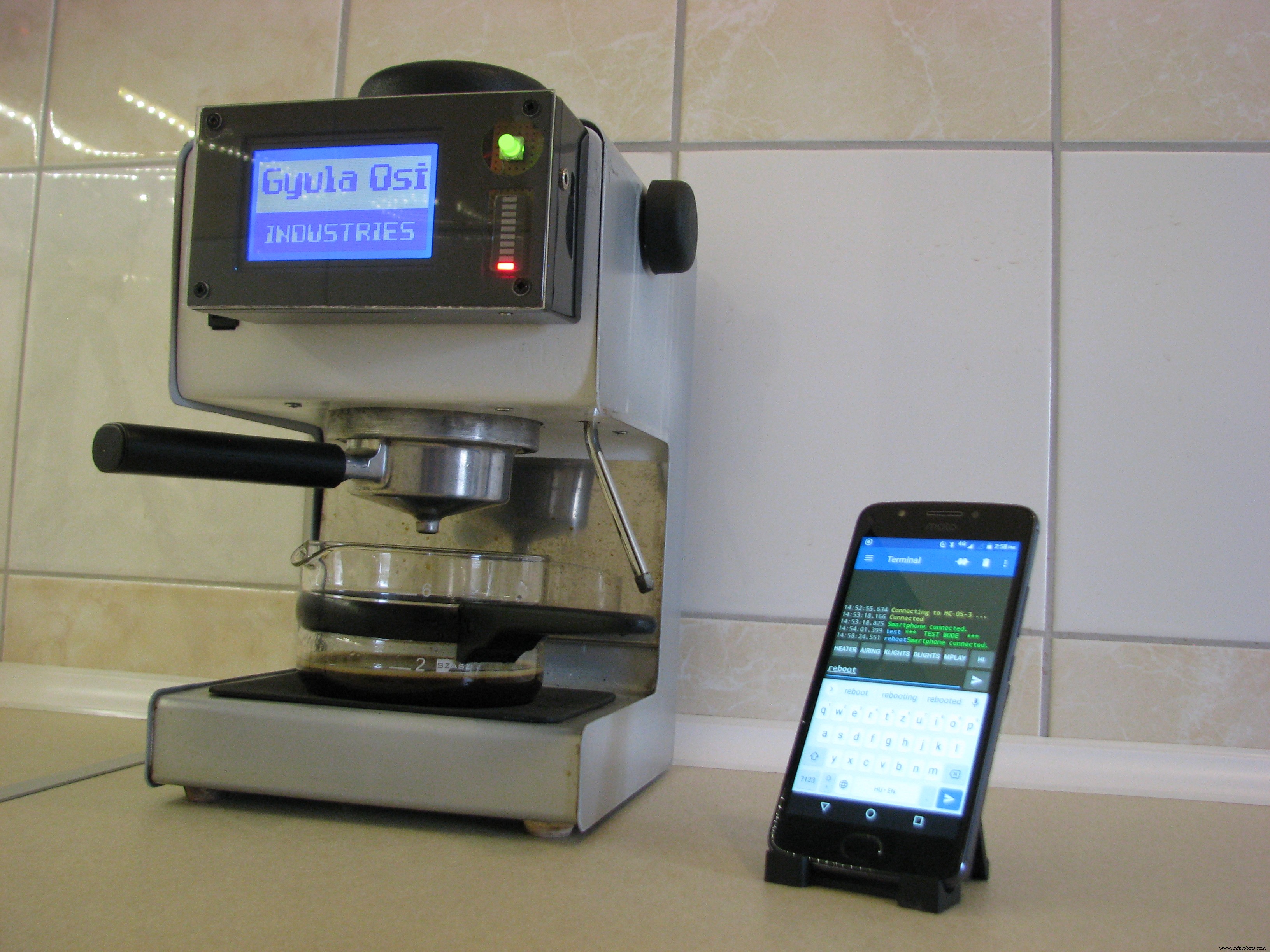

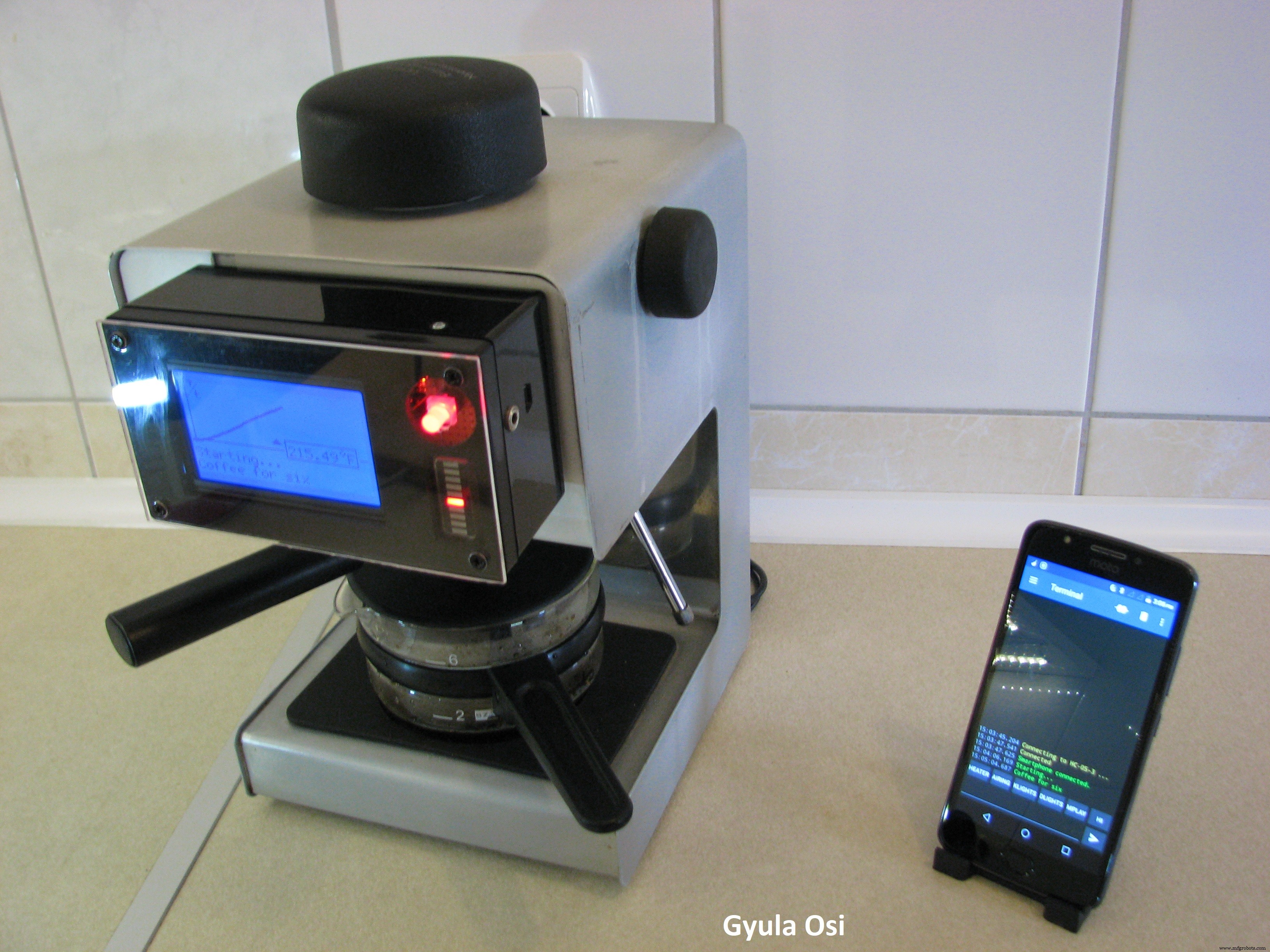

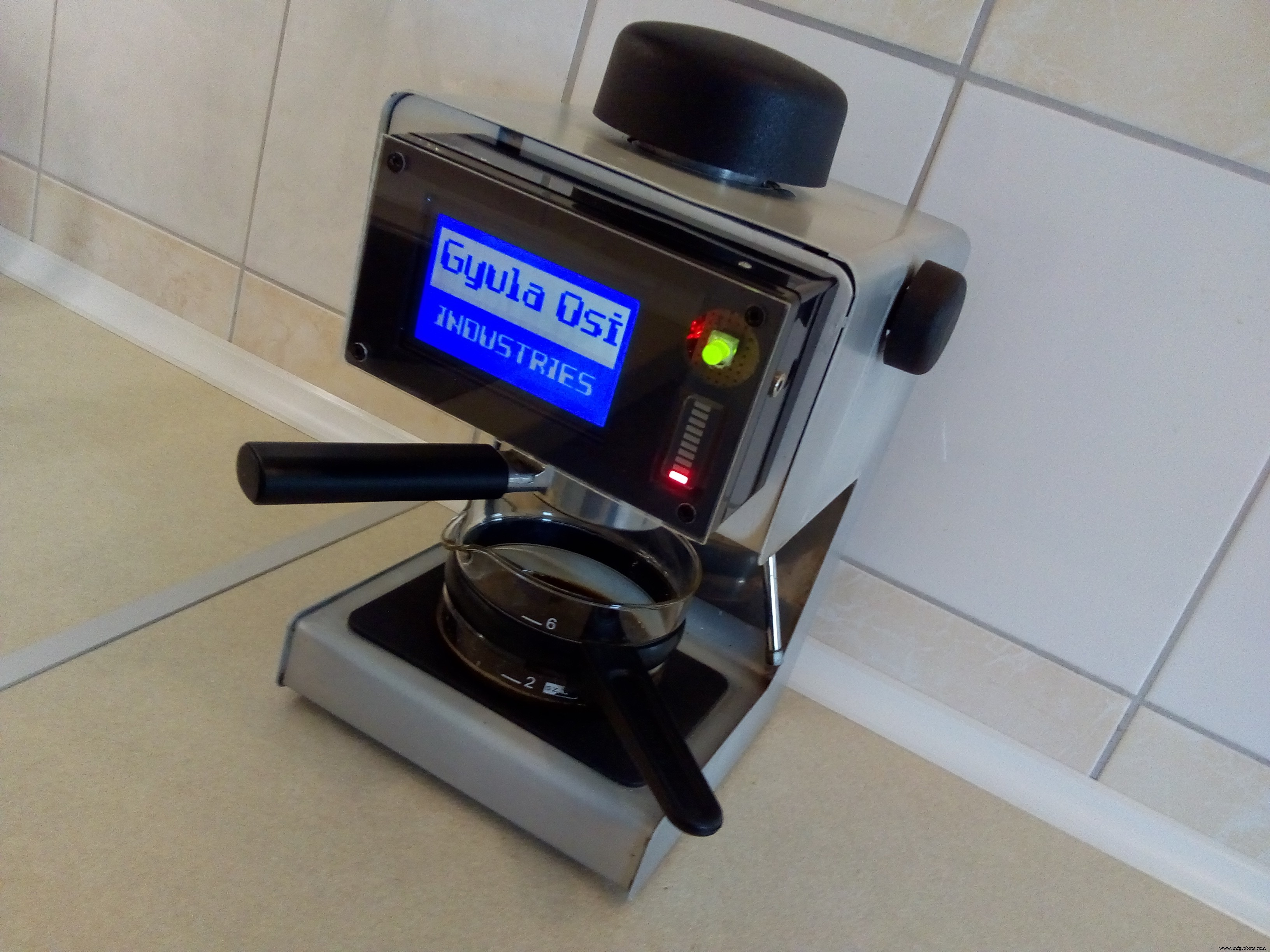

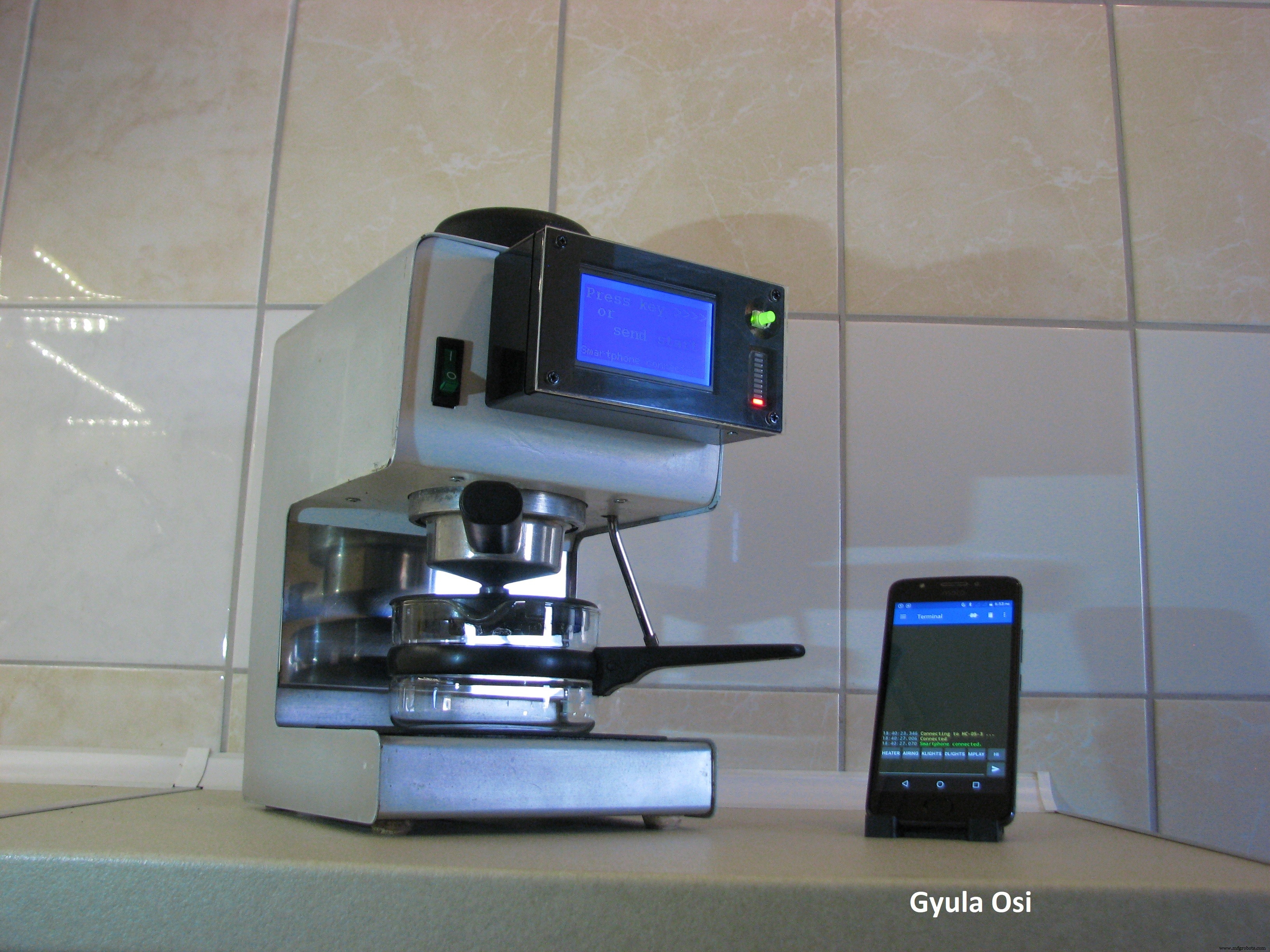

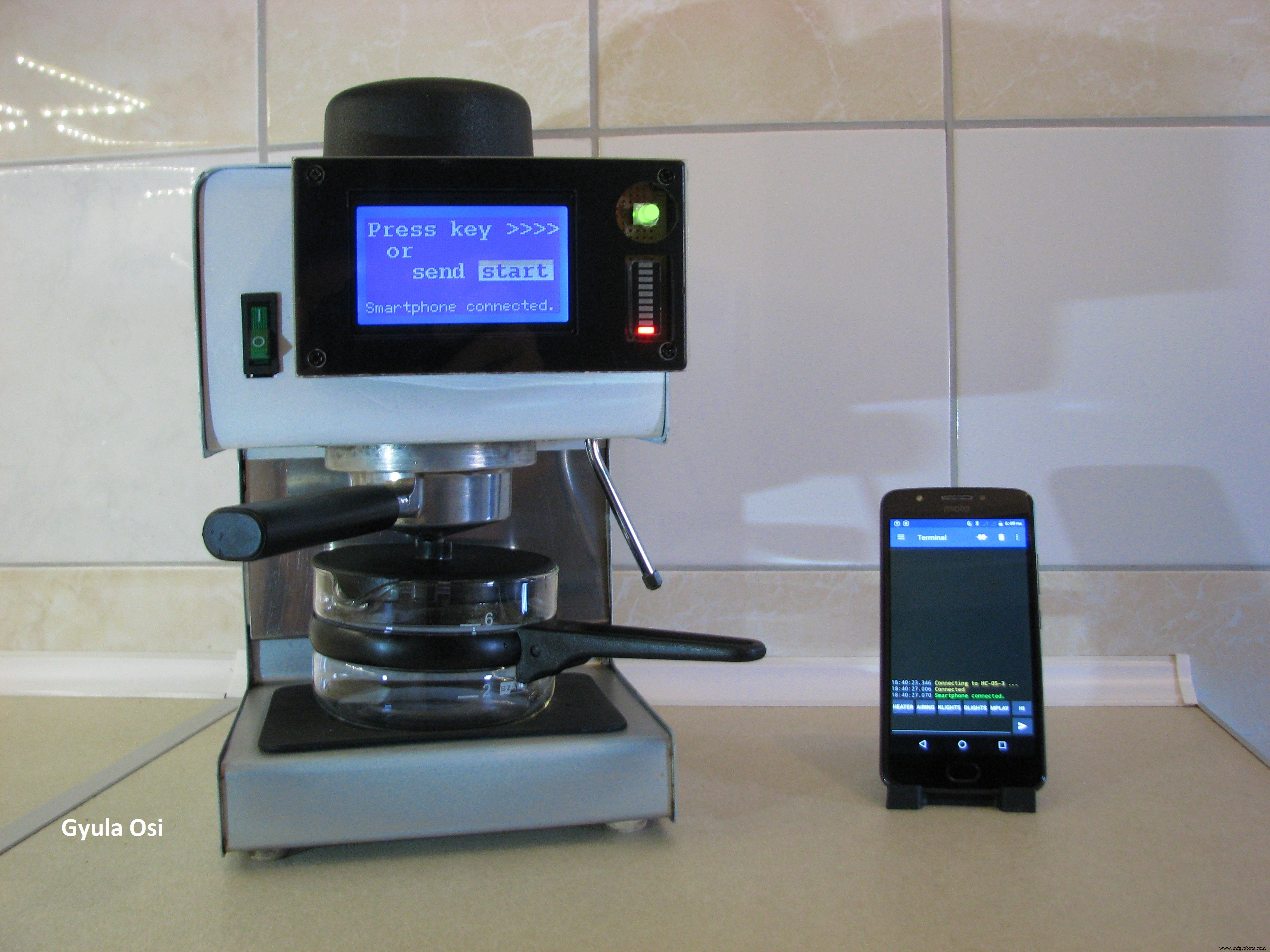

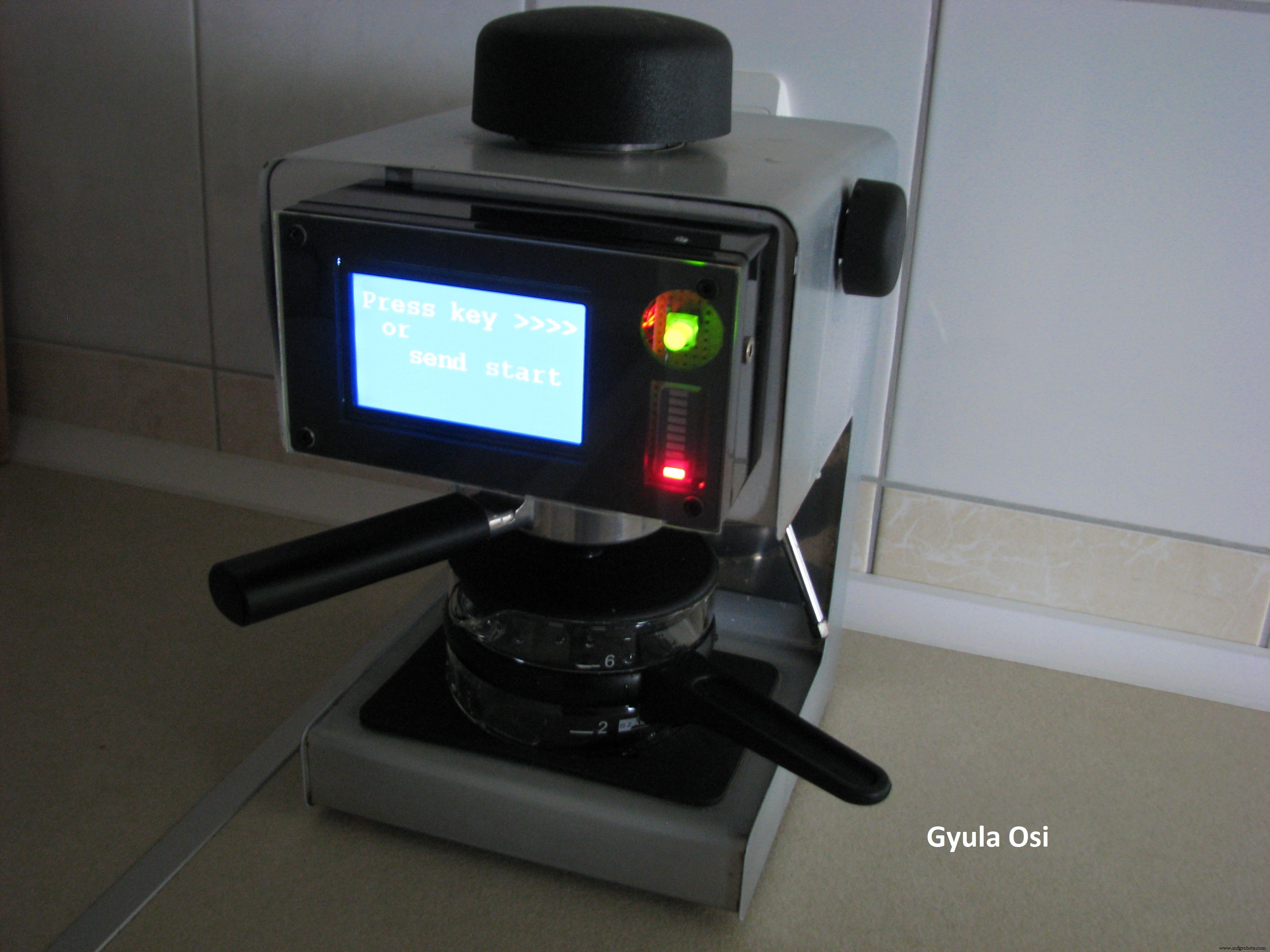

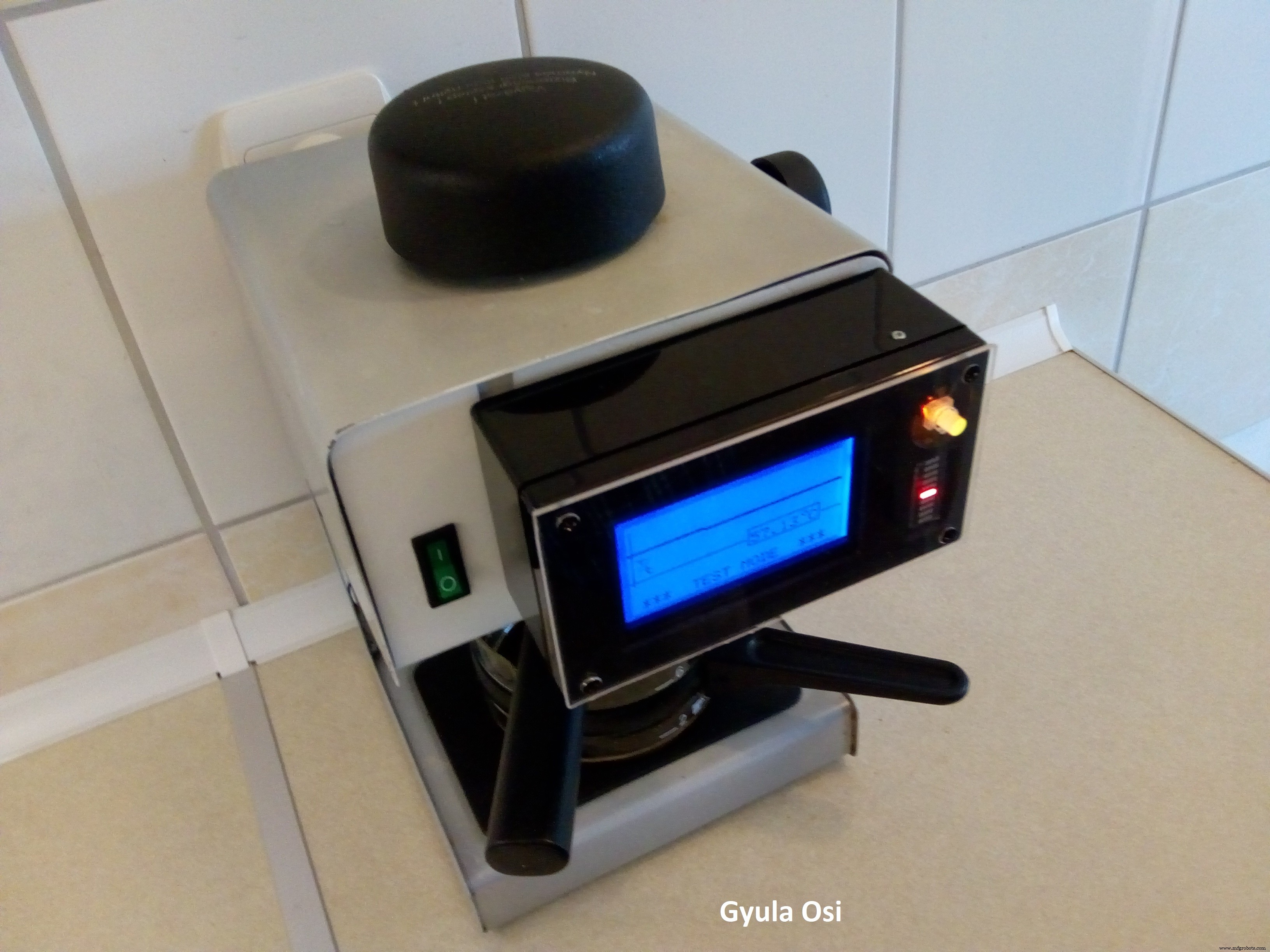

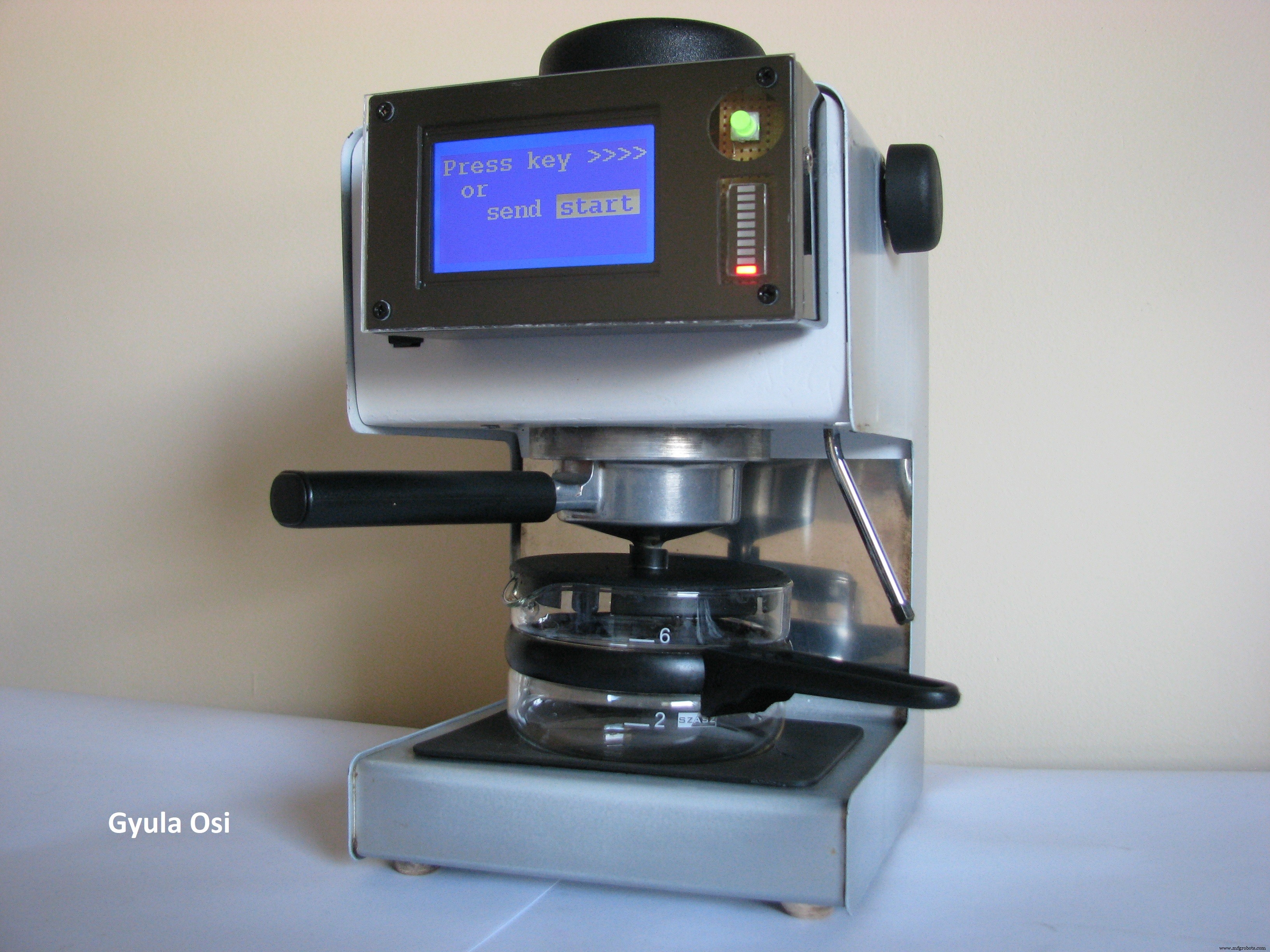

Cafetera automática inteligente con Graph, se puede controlar a través de Bluetooth ... o simplemente cargue agua fresca, ¡y el sistema se iniciará automáticamente!

Cada una de las partes está hecha a mano y todas las funciones son mis propias ideas.

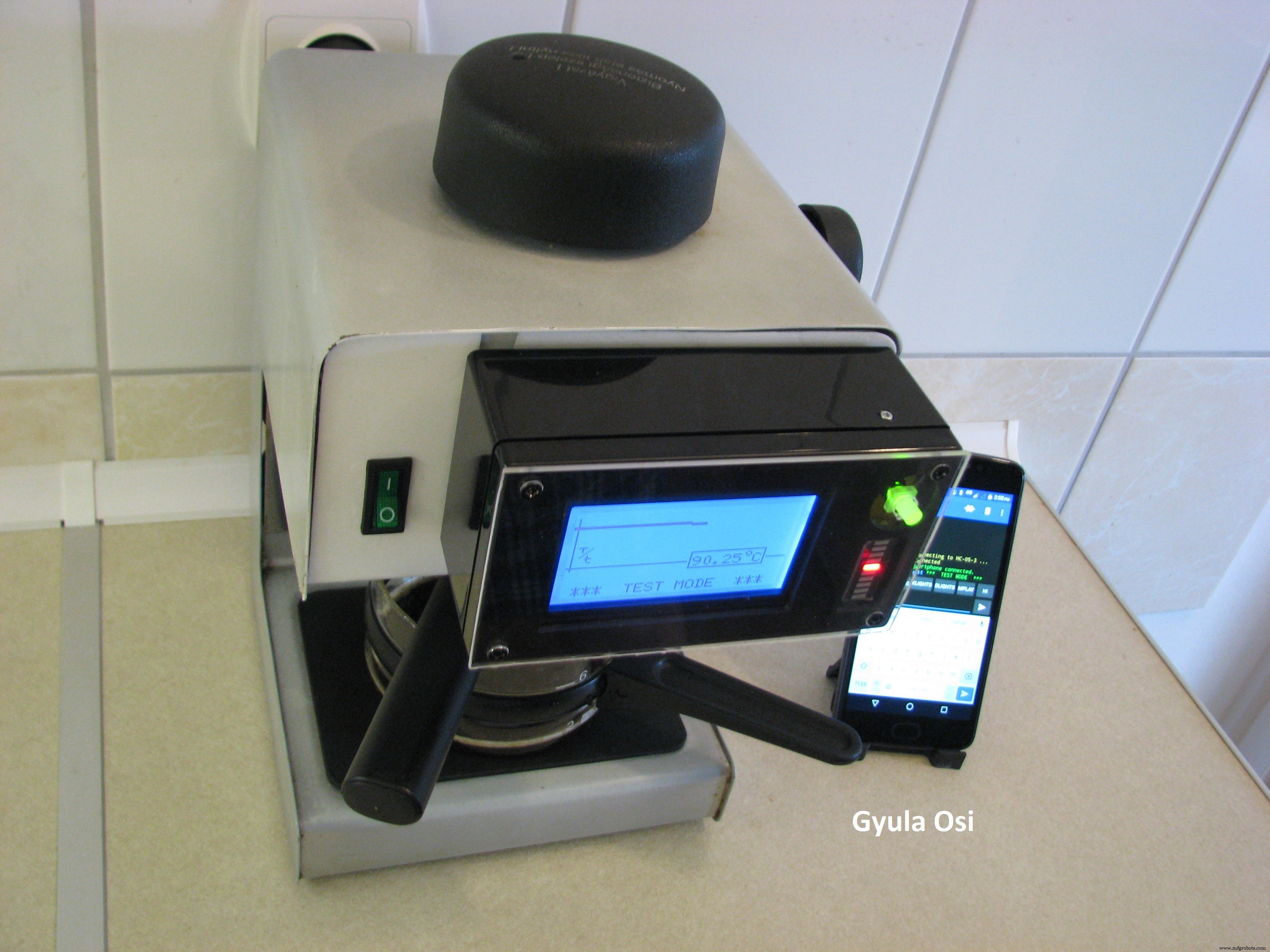

También codifiqué "Modo de prueba", por lo que el controlador se puede utilizar como un medidor de temperatura multipropósito con sensor de temperatura externo.

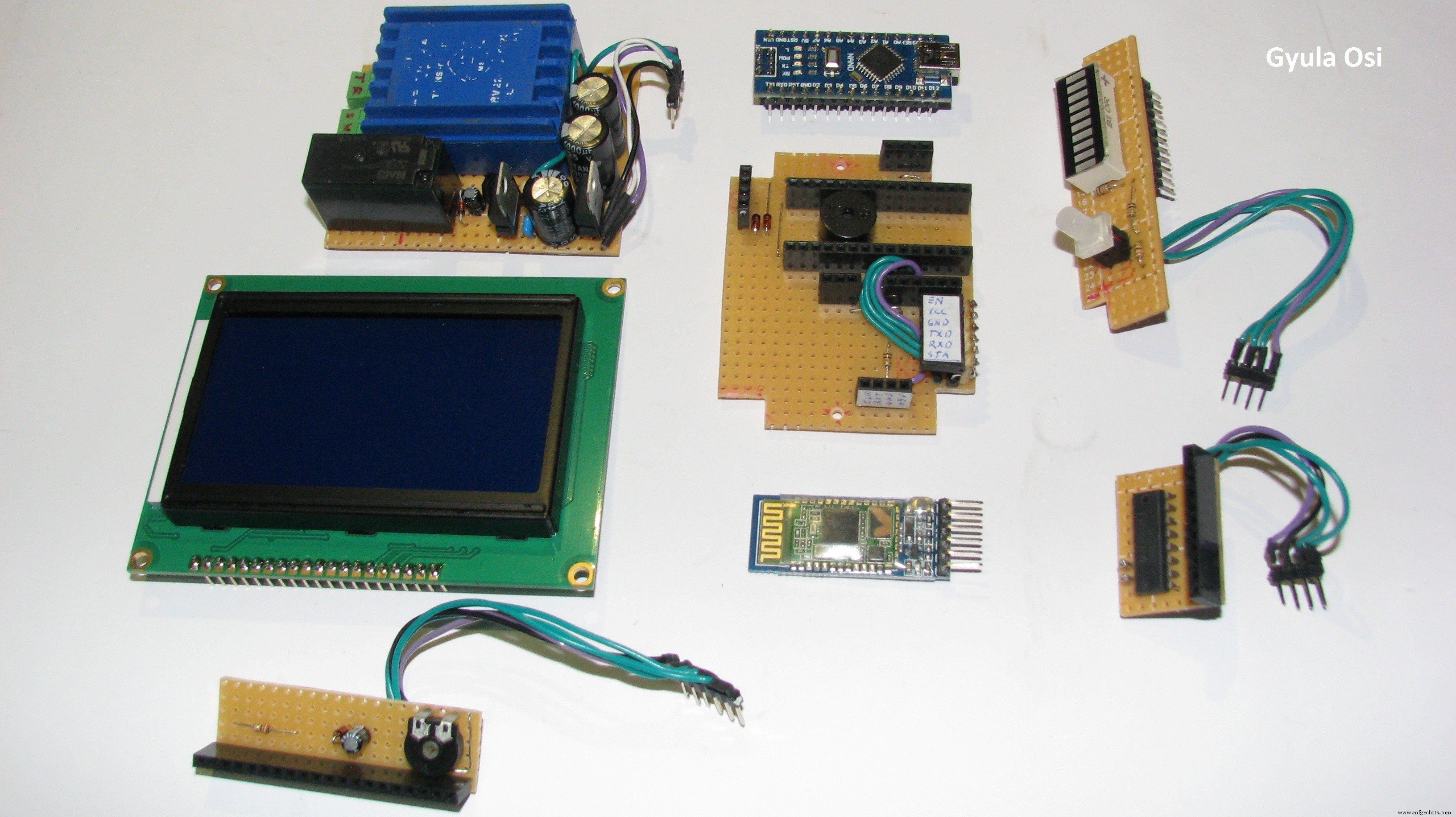

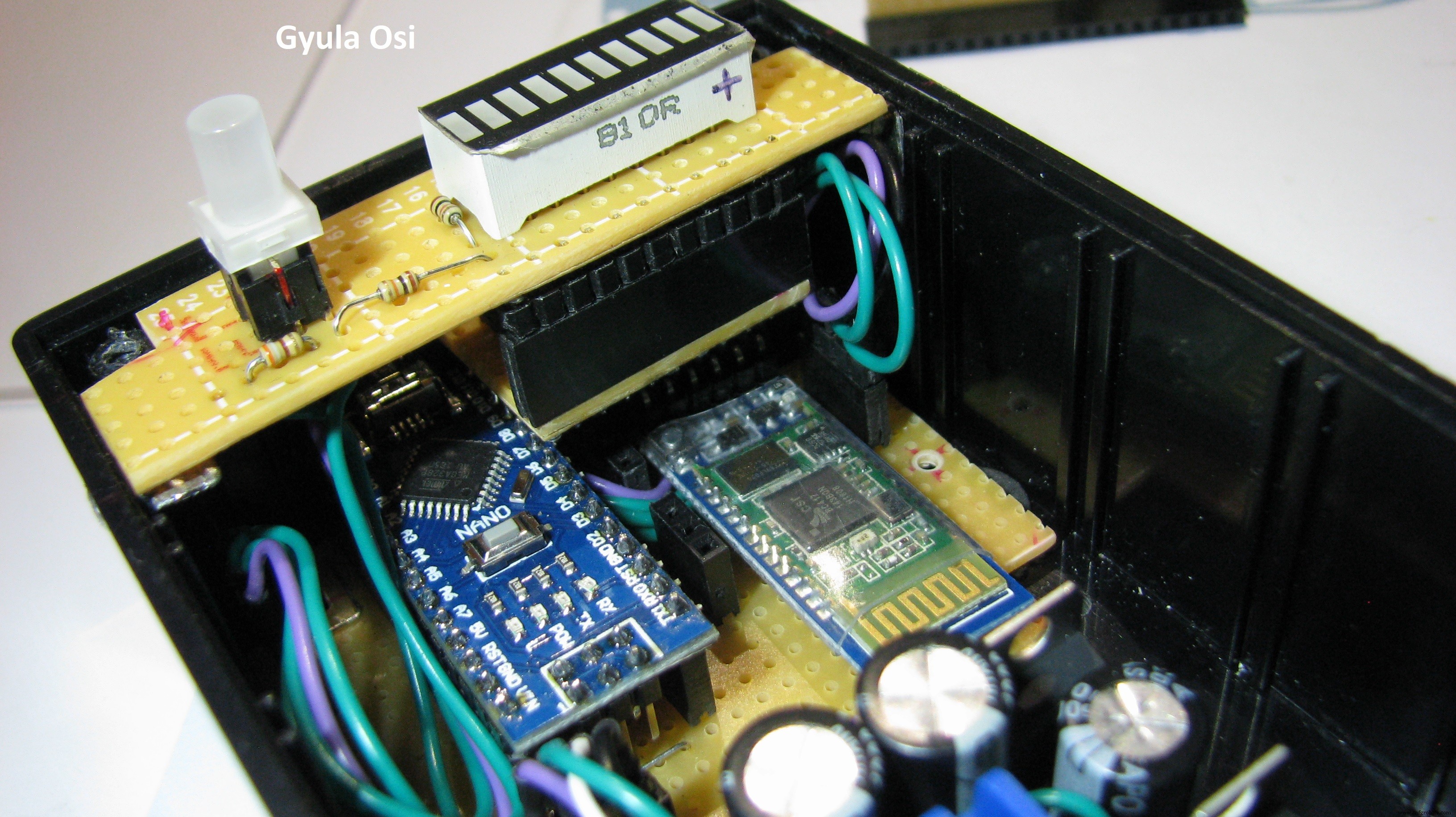

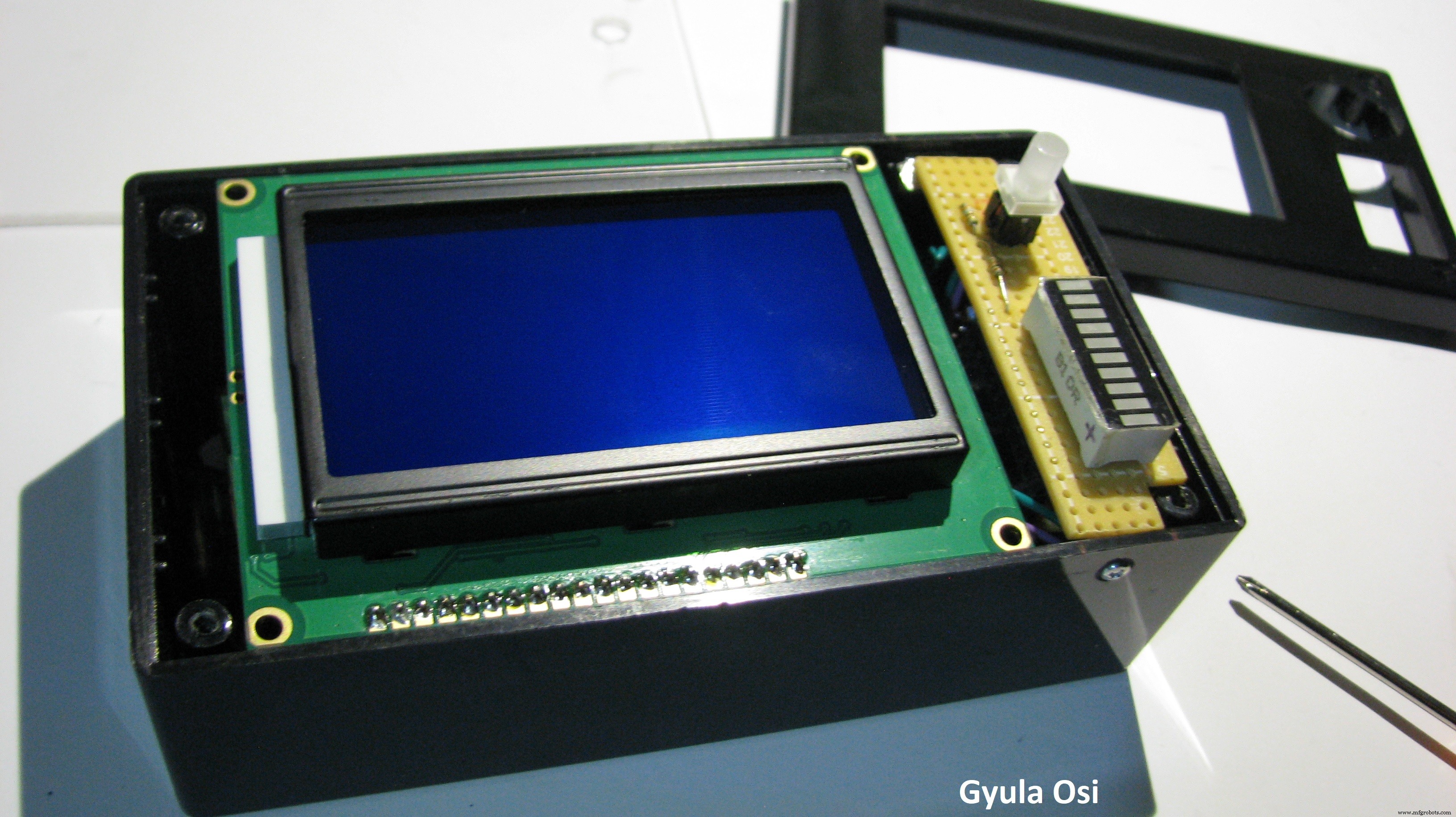

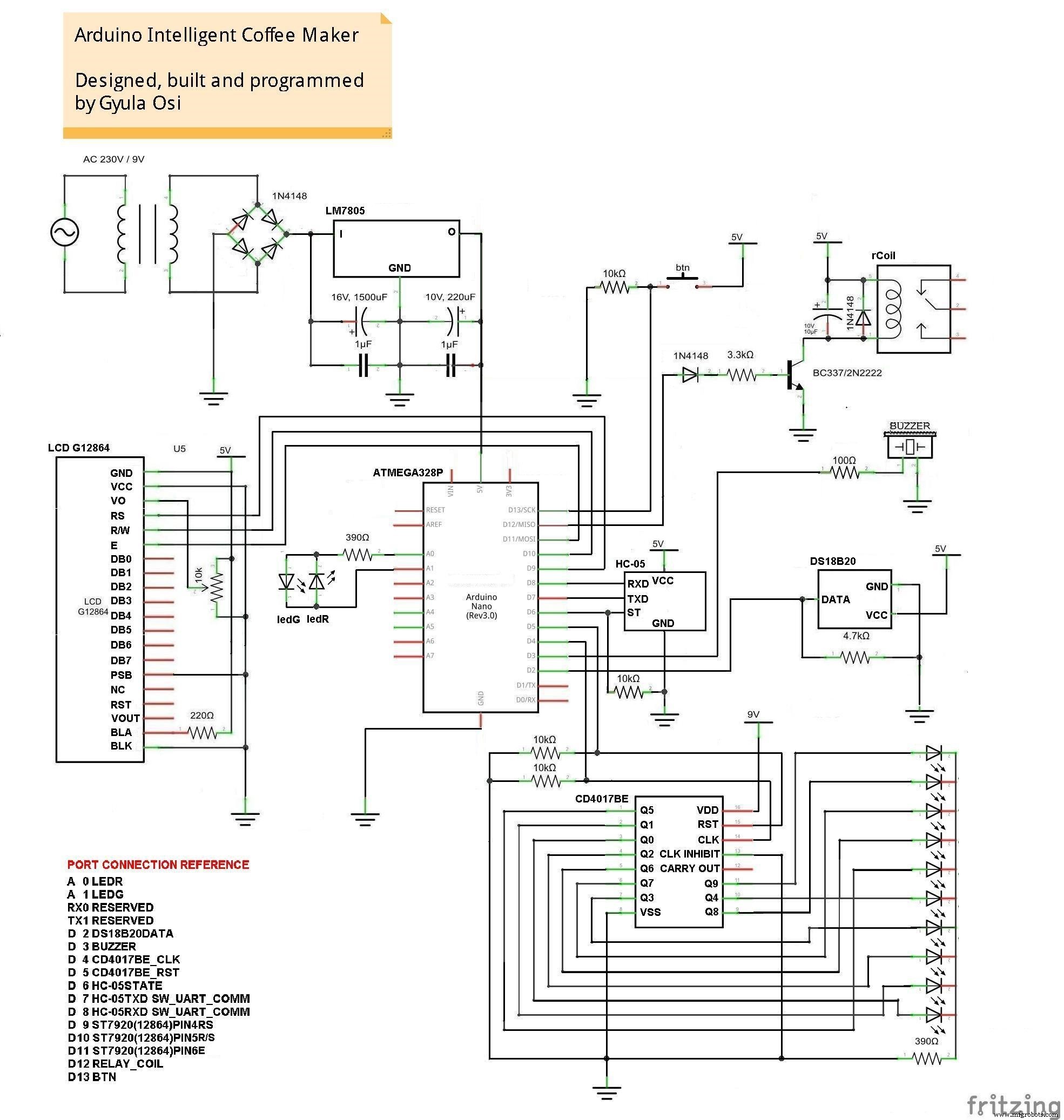

Desarrollado en Arduino Nano / Uno, utiliza pantalla ST7920 , HC-05 Bluetooth adaptador, sensor de temperatura Dallas DS18B20 , relé para controlar la bobina del calentador, botón con leds, zumbador y un contador de décadas CD4017BE acciona la barra de leds.

Cómo empezar

Inicio automático :en modo de espera, el sistema mide cíclicamente la temperatura en segundo plano. La carga de agua dulce provoca un descenso de temperatura y el sistema se iniciará.
Esta función se puede habilitar / deshabilitar enviando "auto" desde el teléfono inteligente, y la configuración se almacenará en la memoria EEPROM.
Presione el botón :para iniciar / interrumpir la preparación del café o salir del modo de prueba.
Enviar mensaje de "inicio" desde su teléfono inteligente o " detener ".

Video

Muestra todas las formas de trabajo.

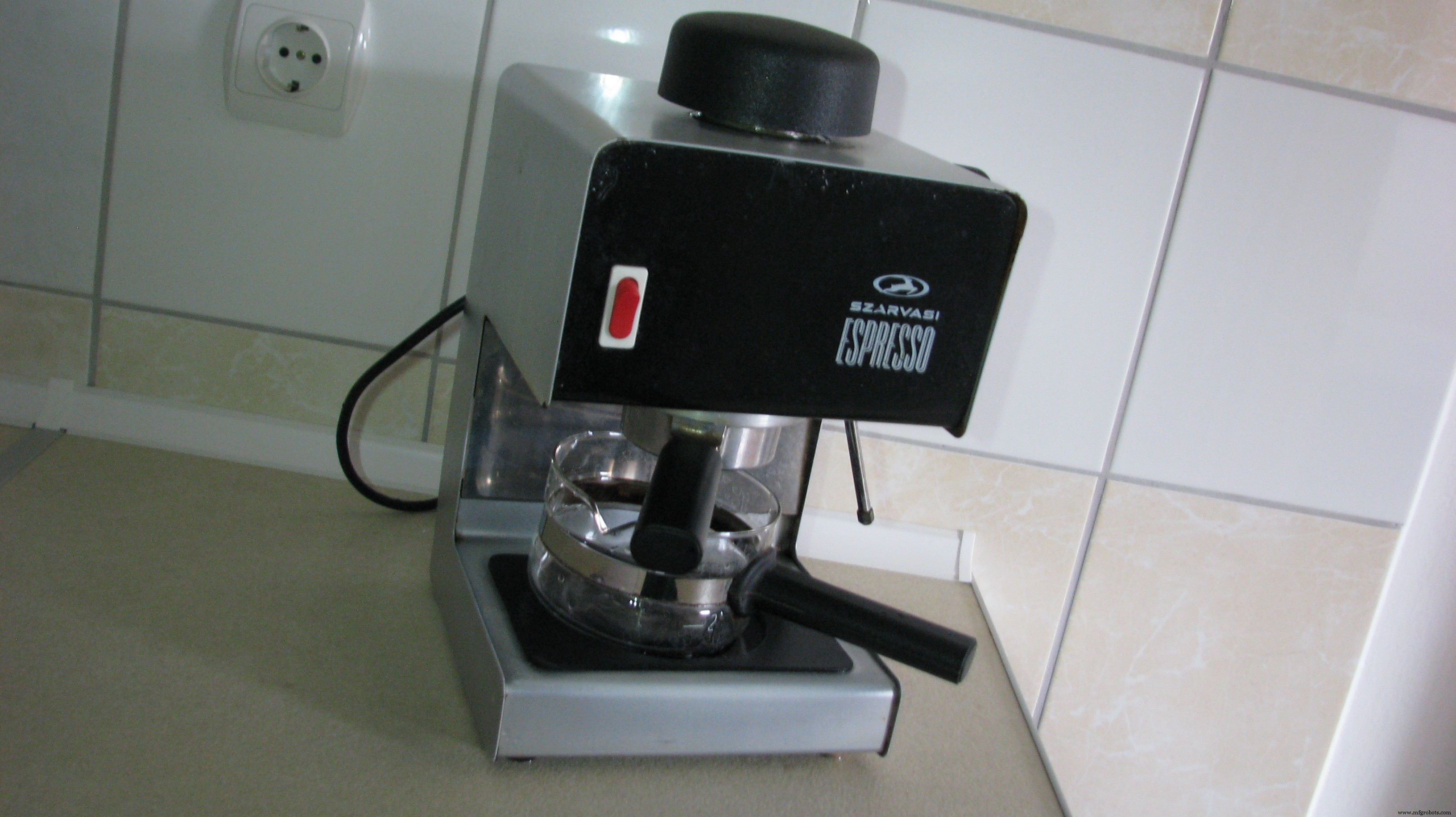

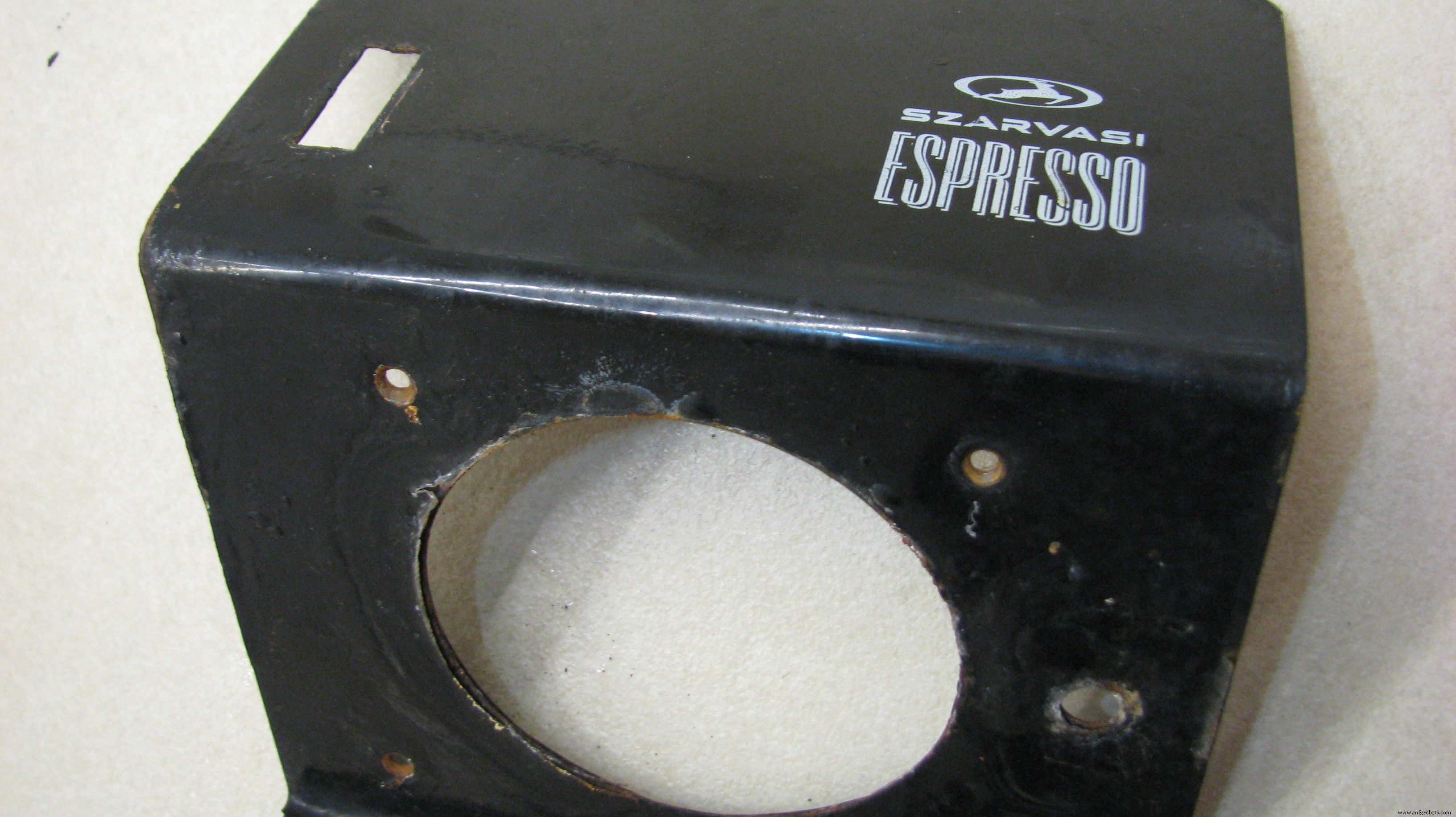

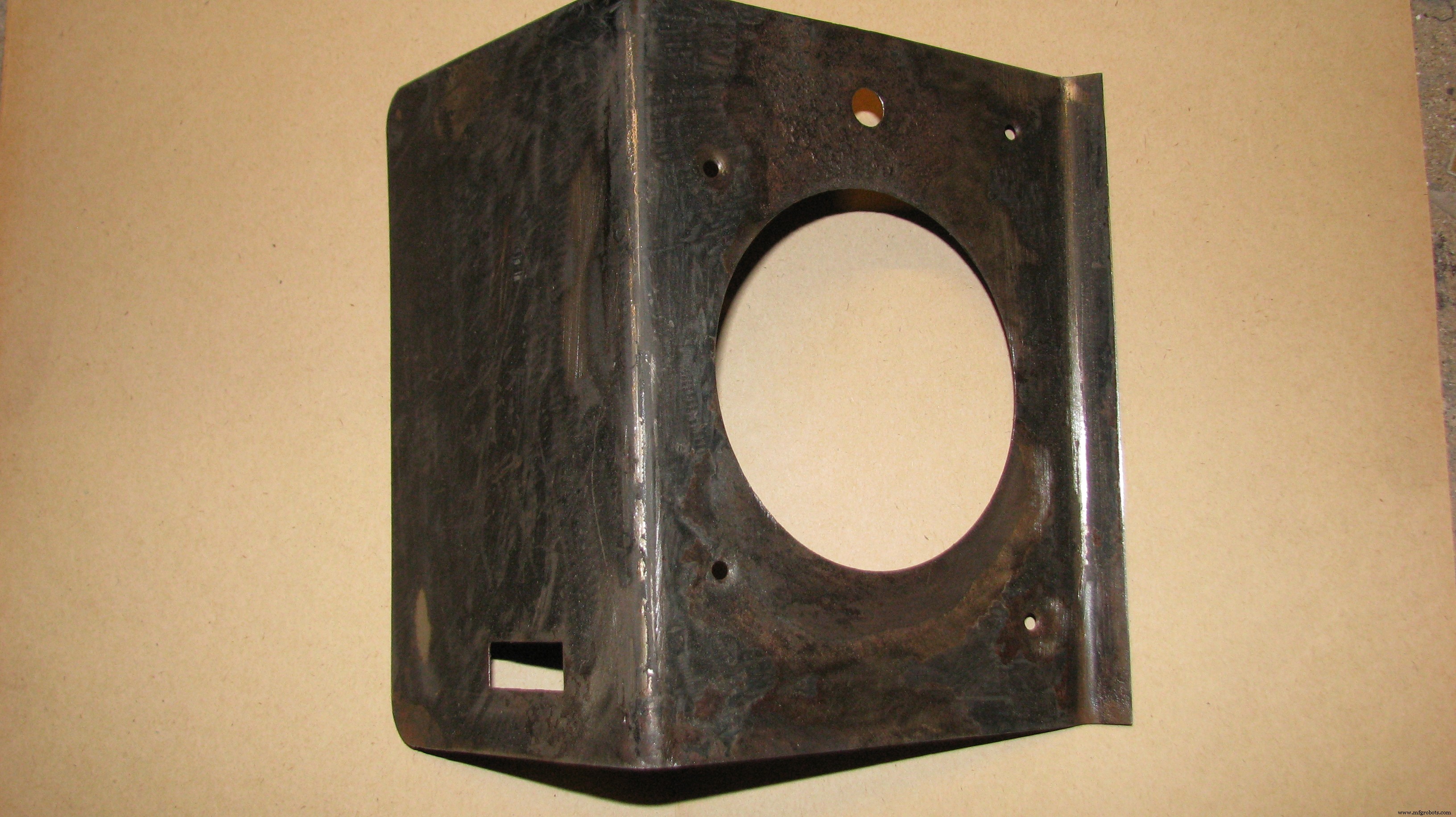

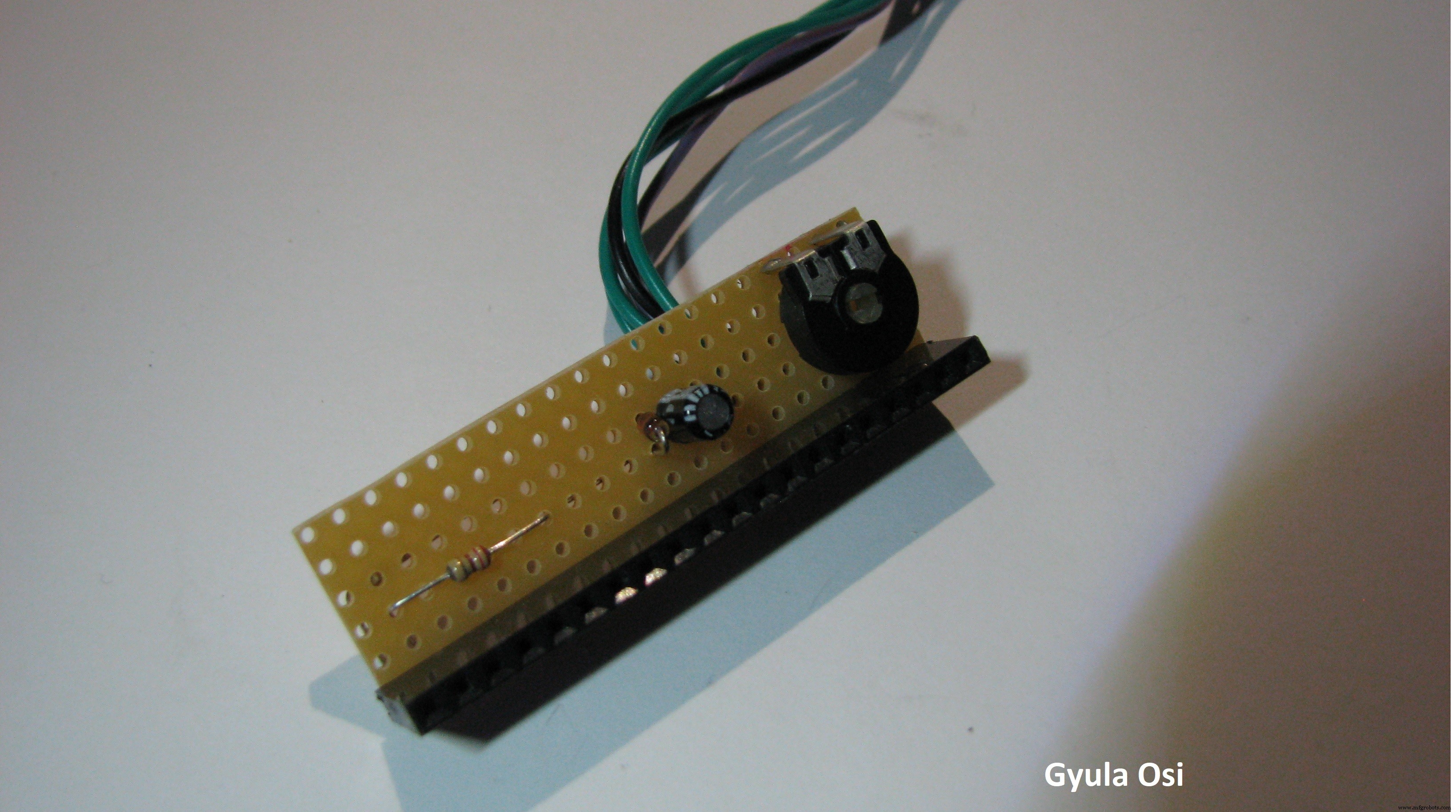

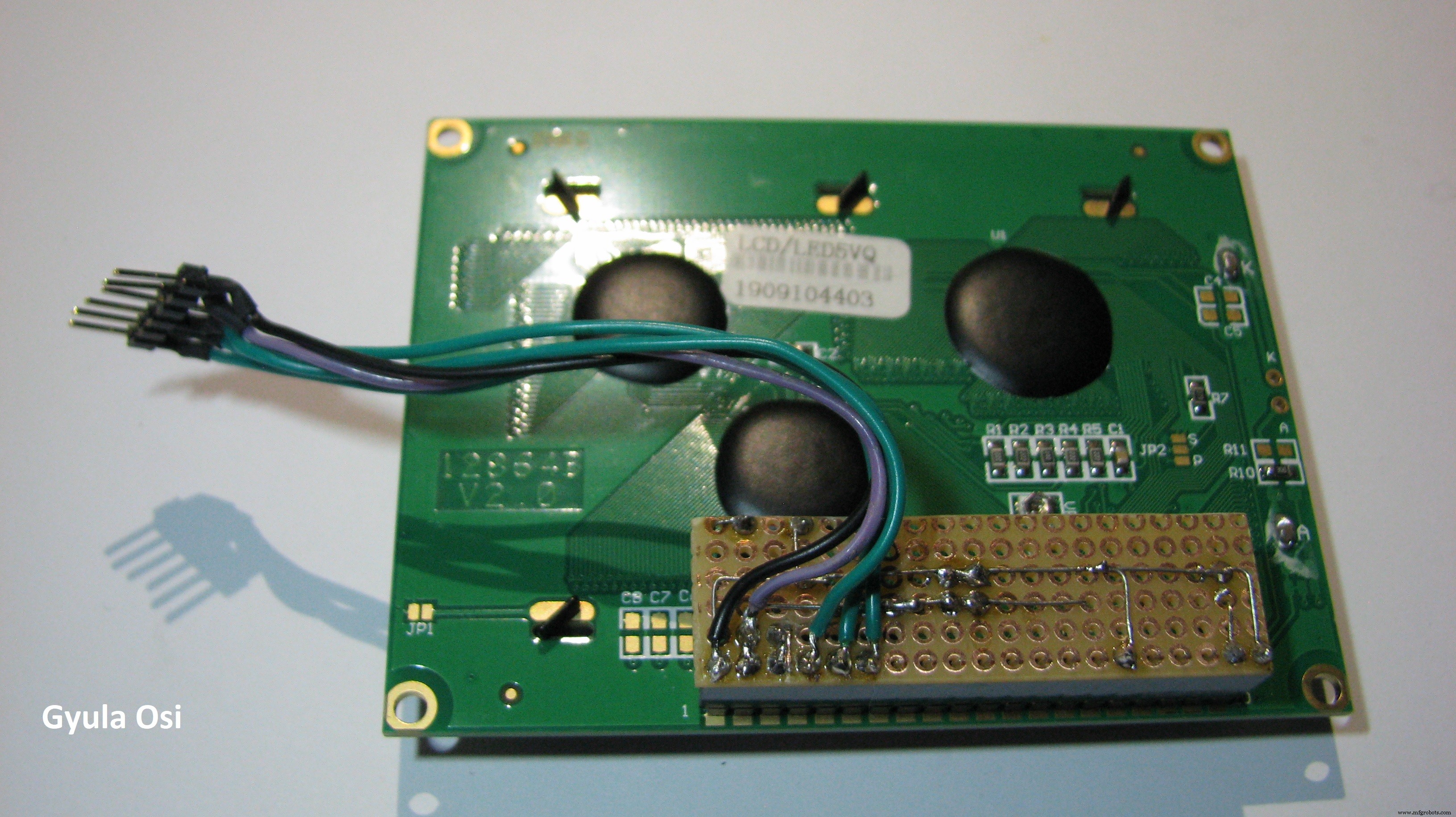

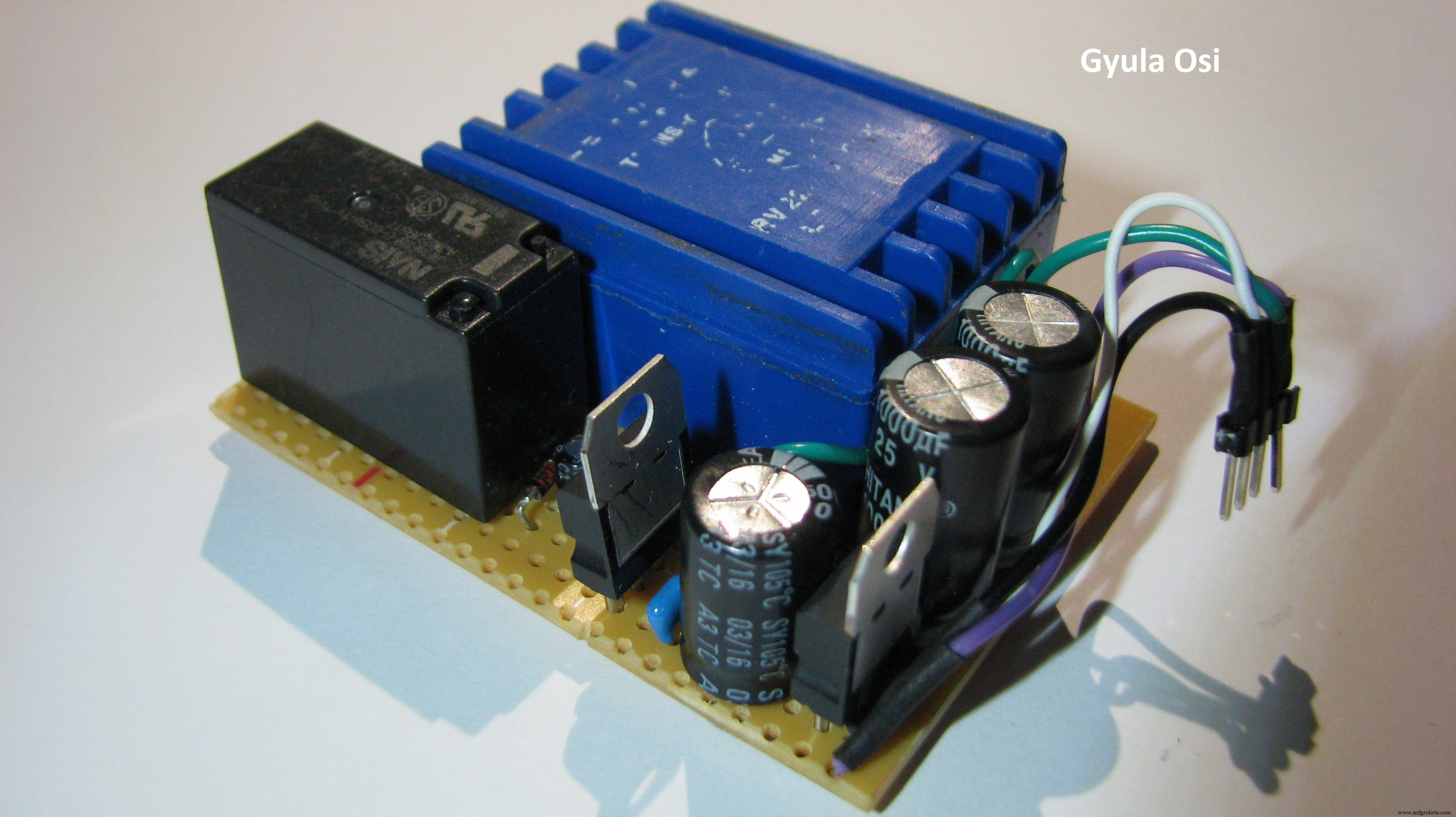

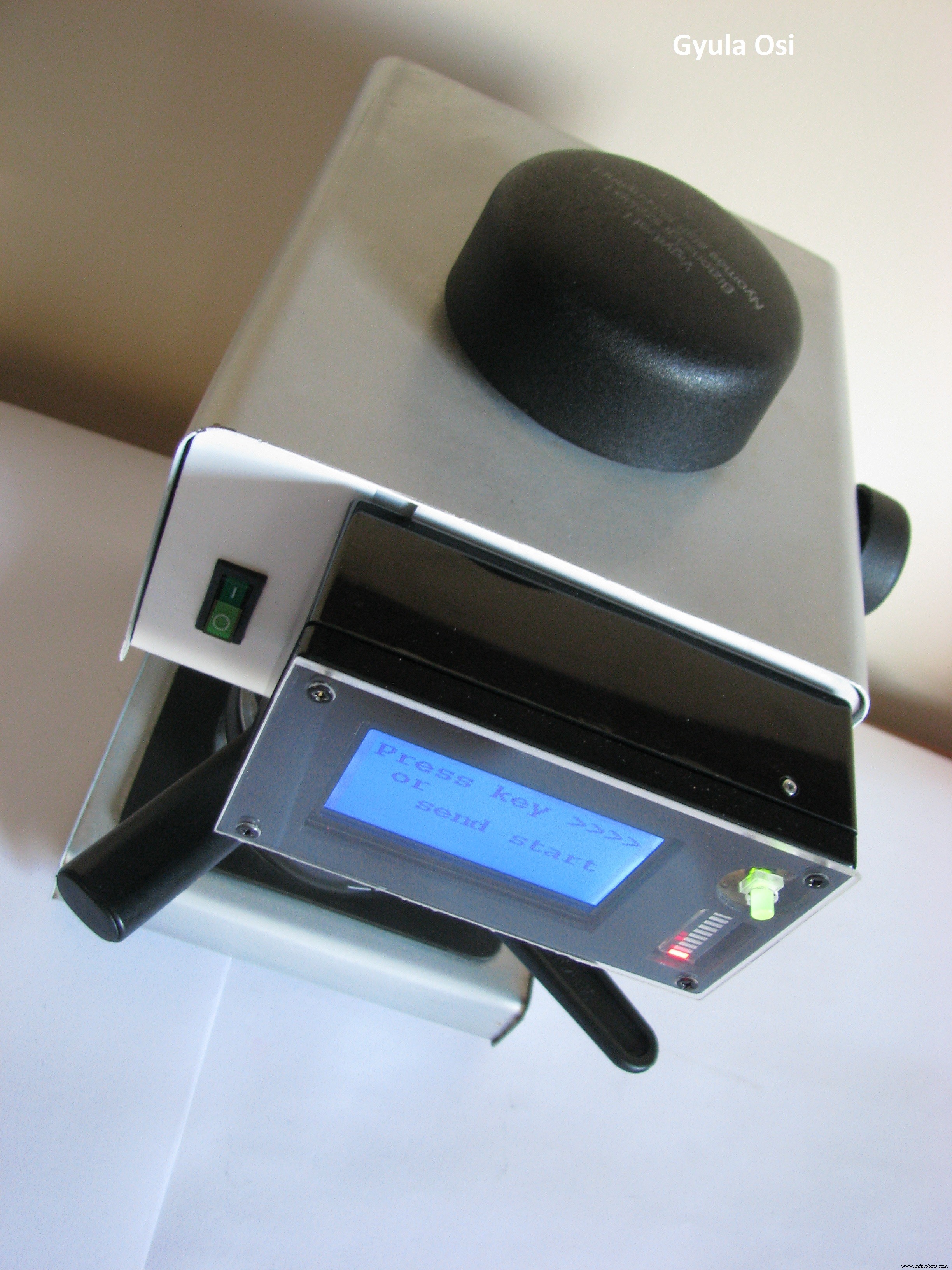

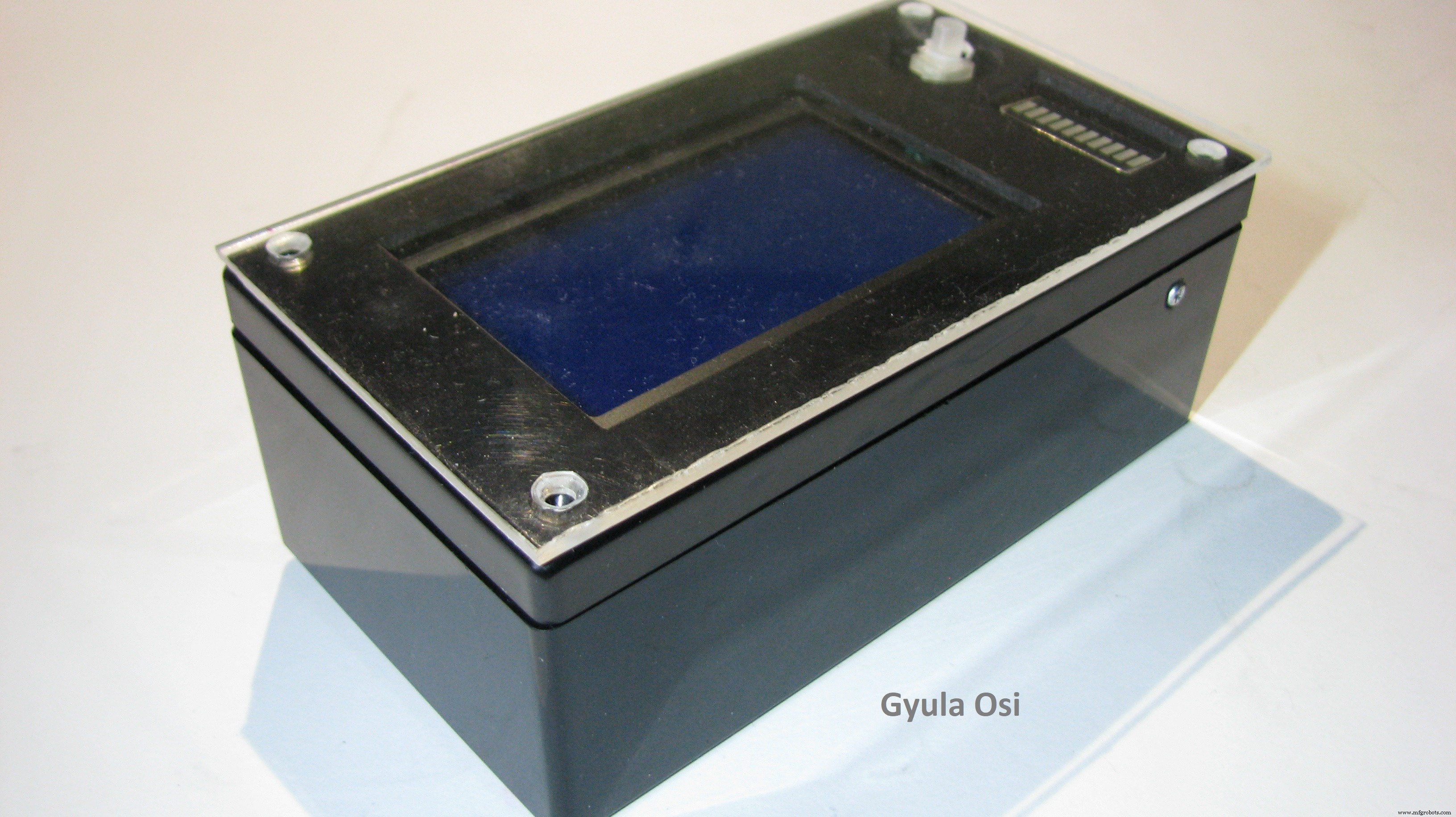

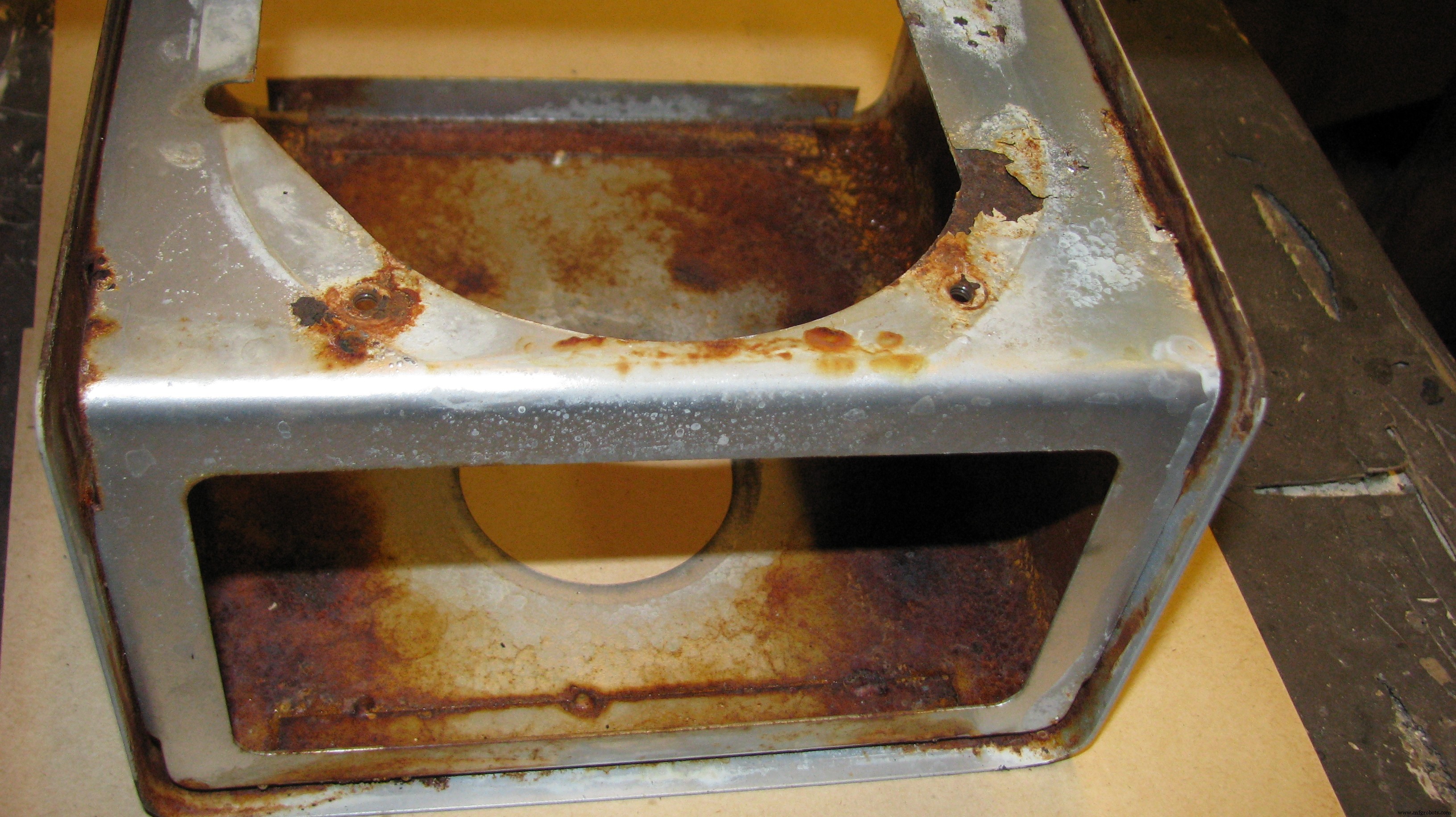

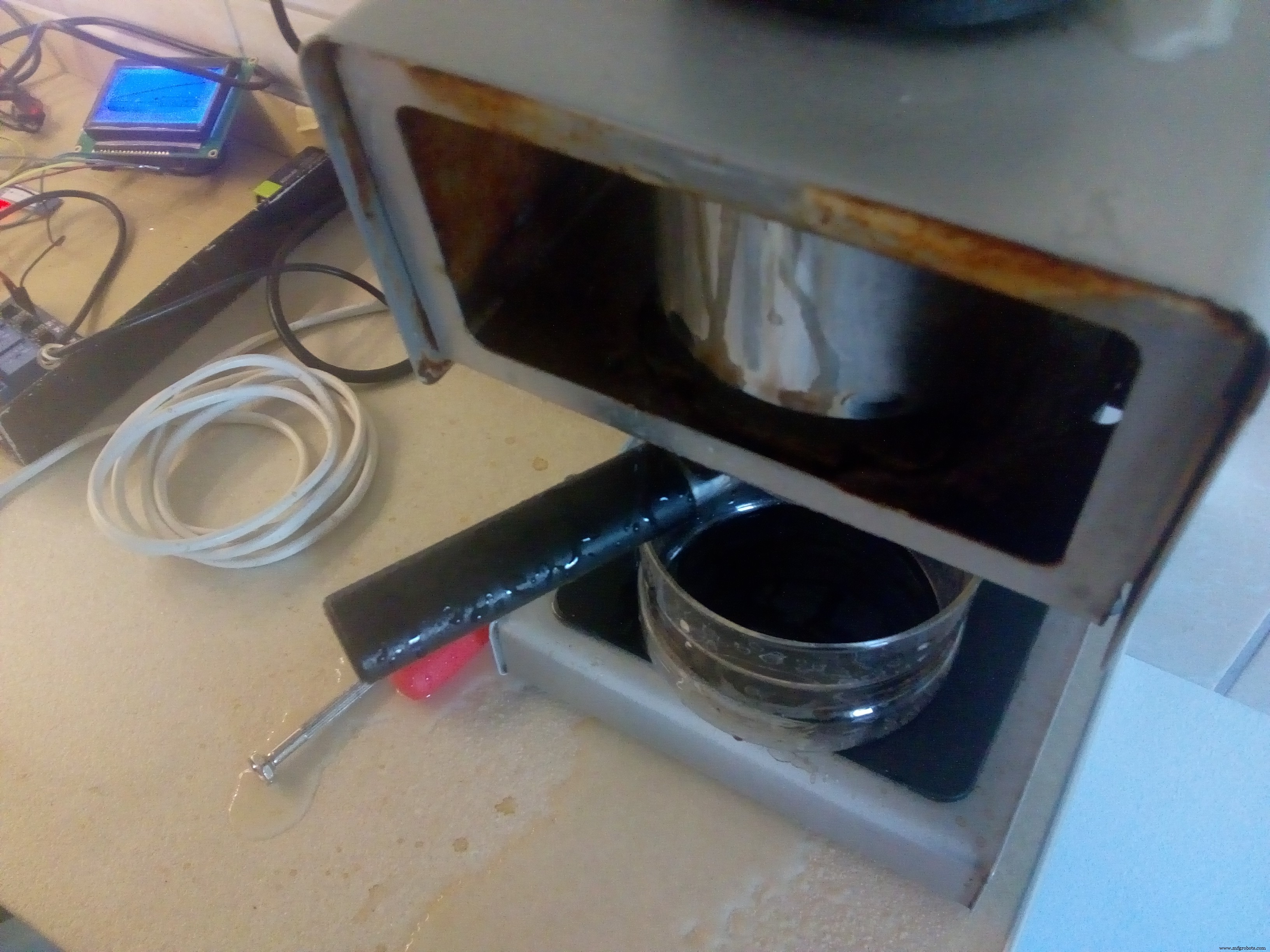

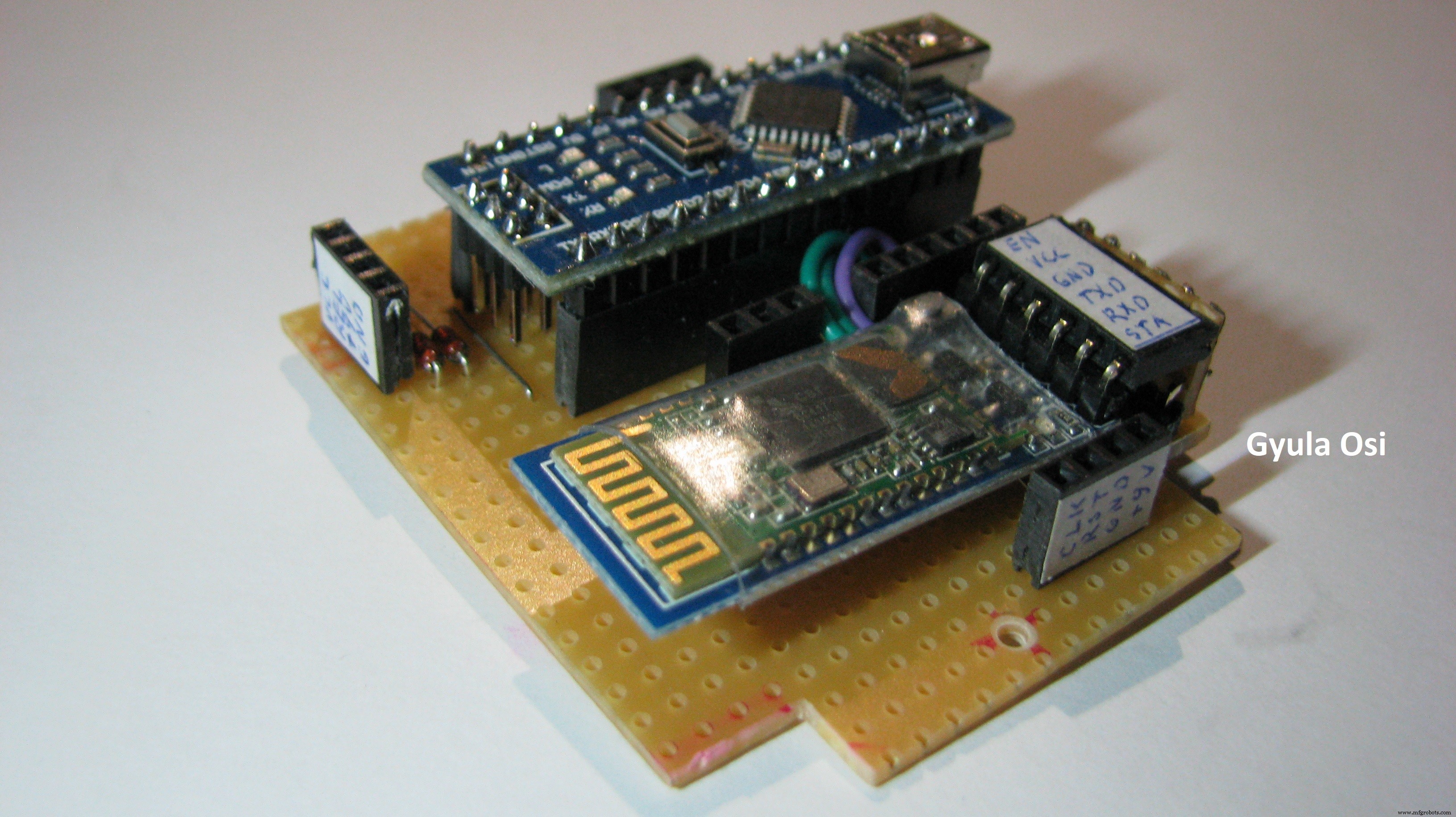

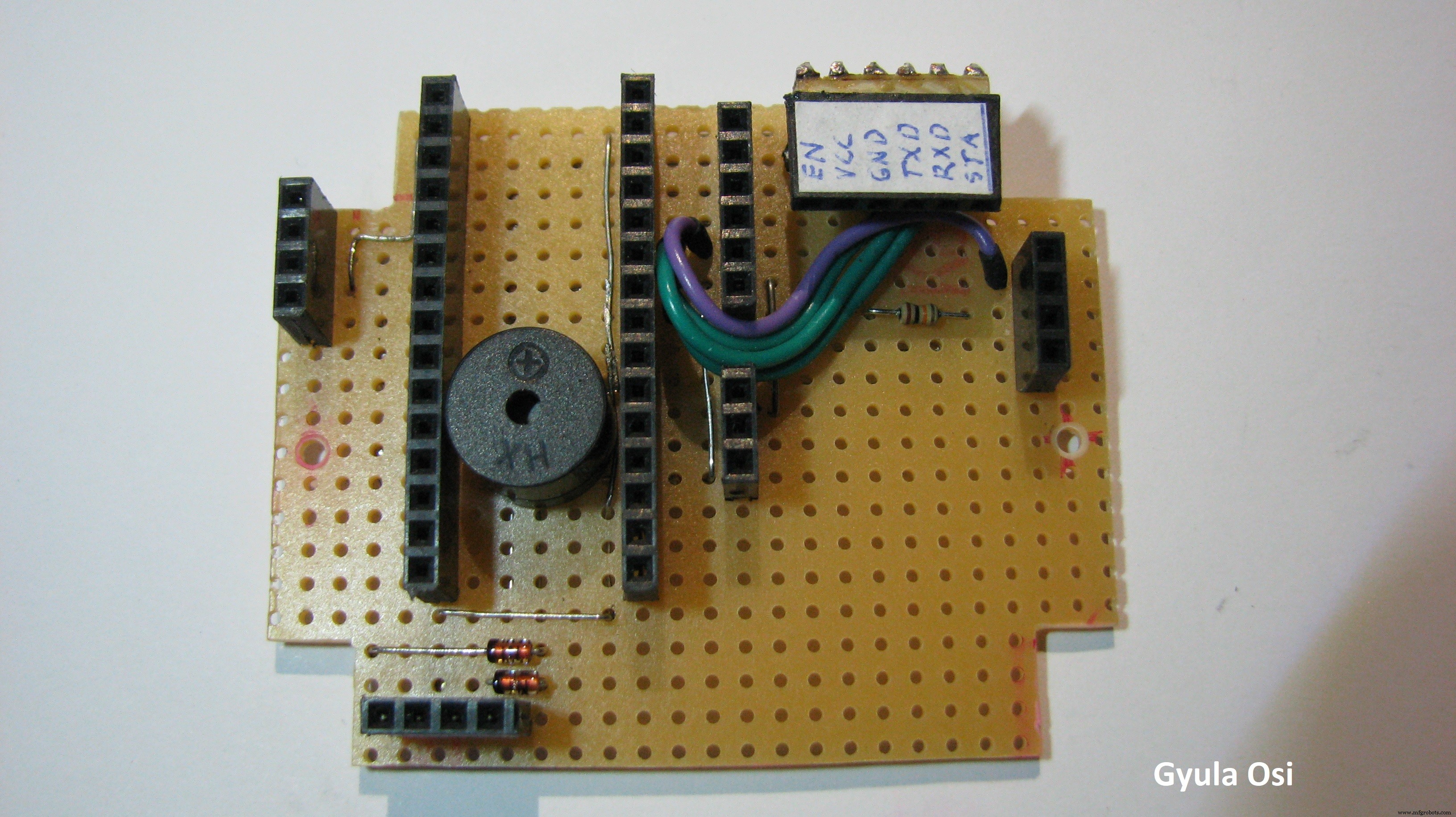

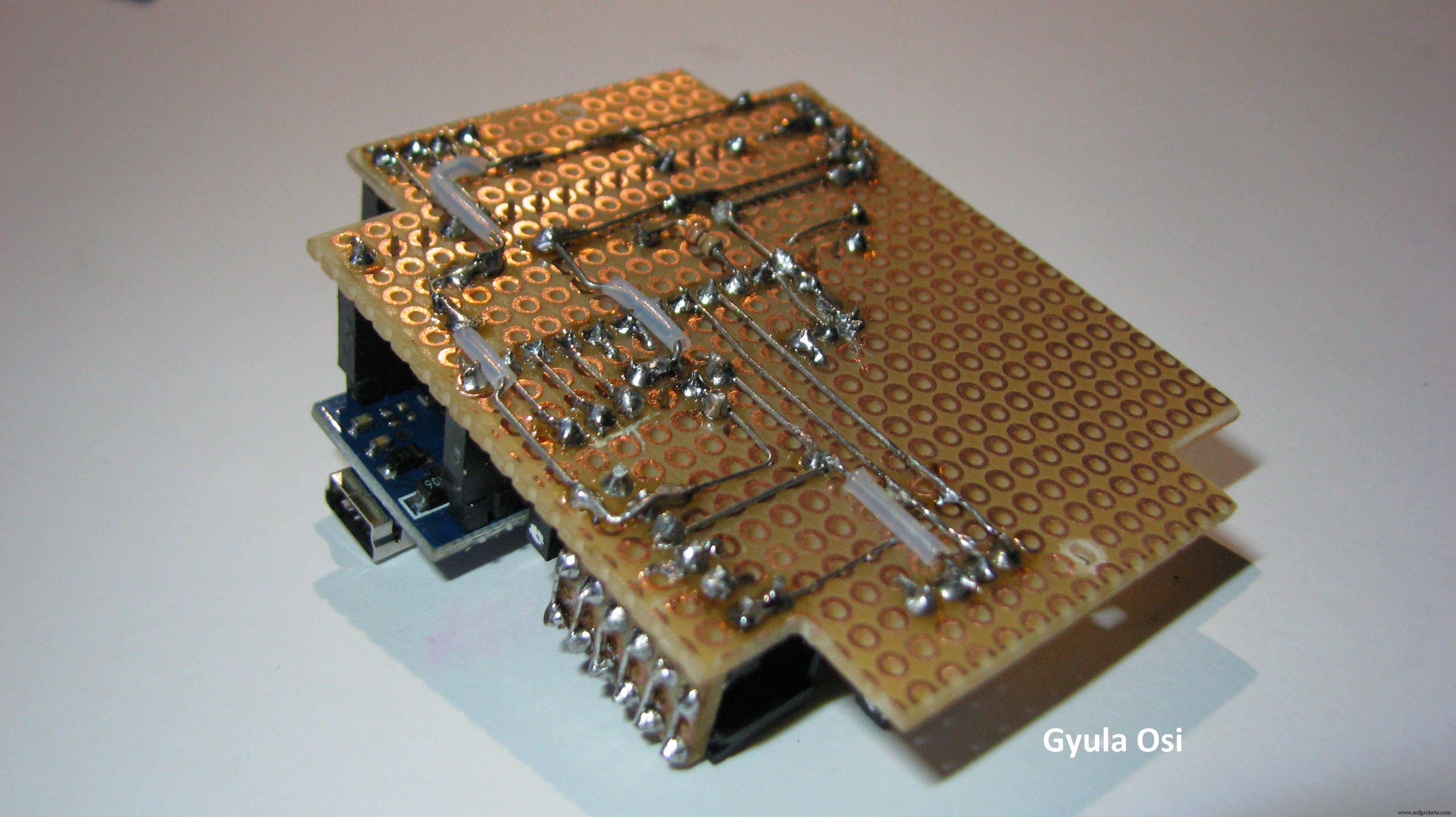

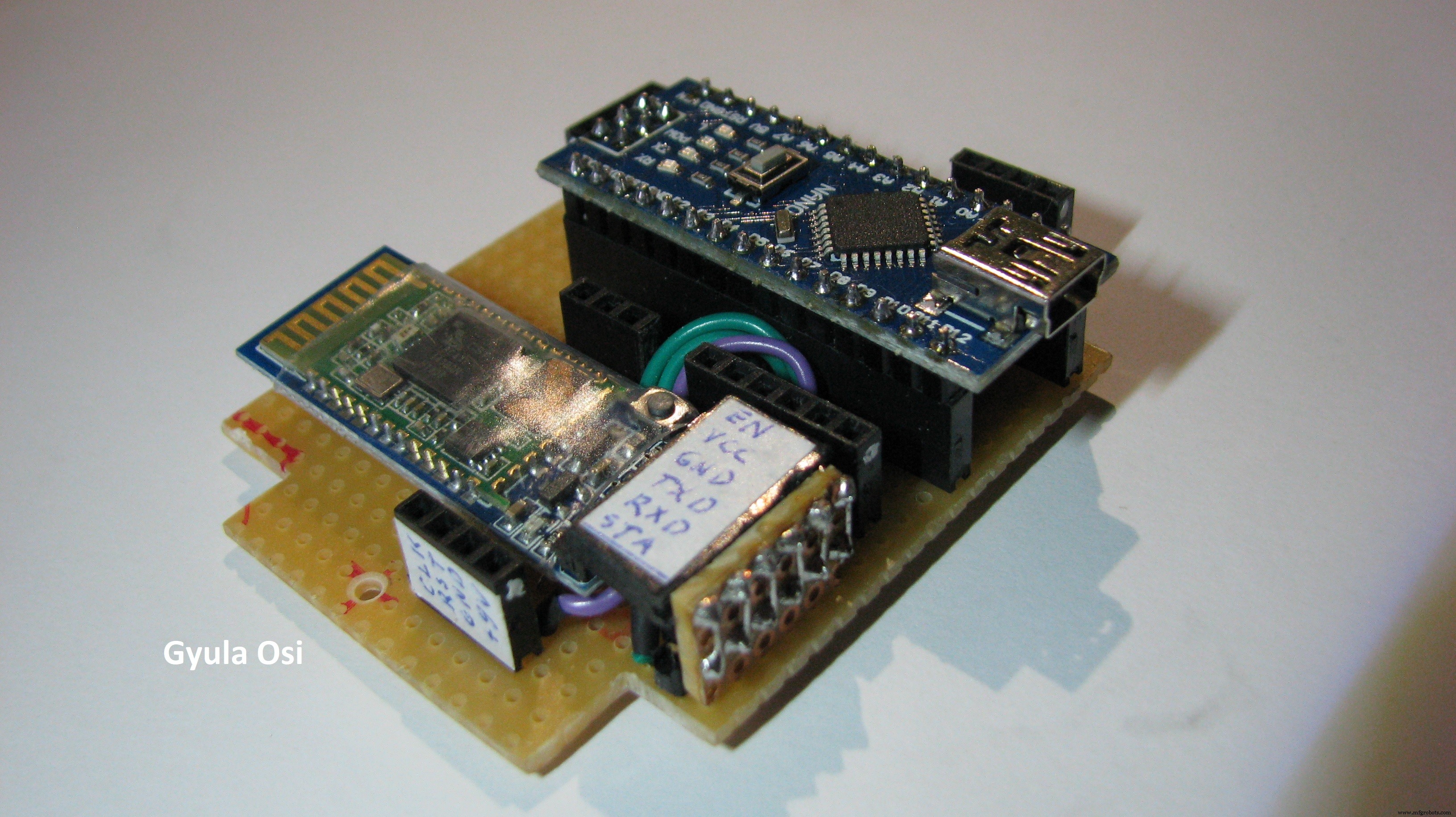

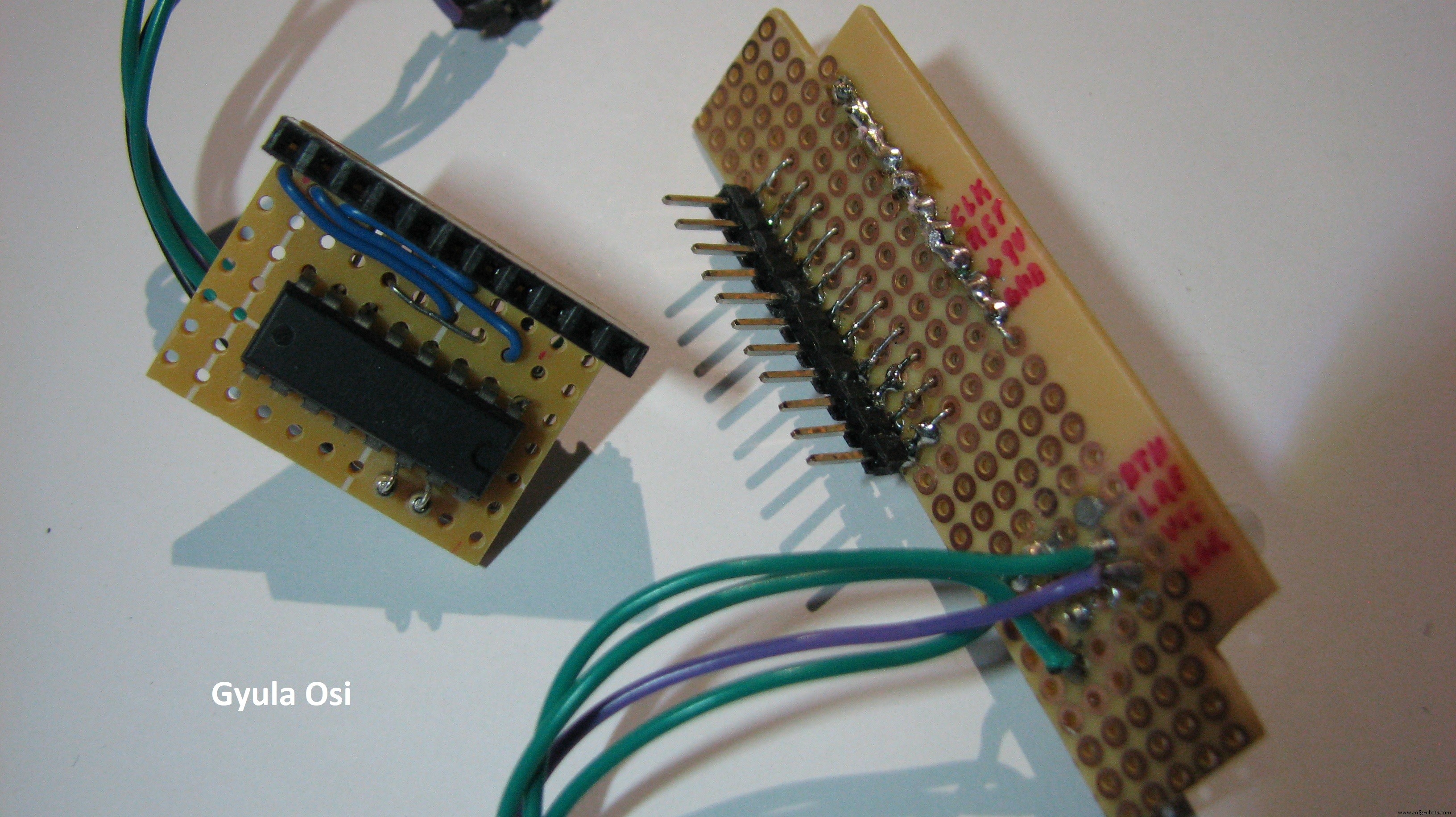

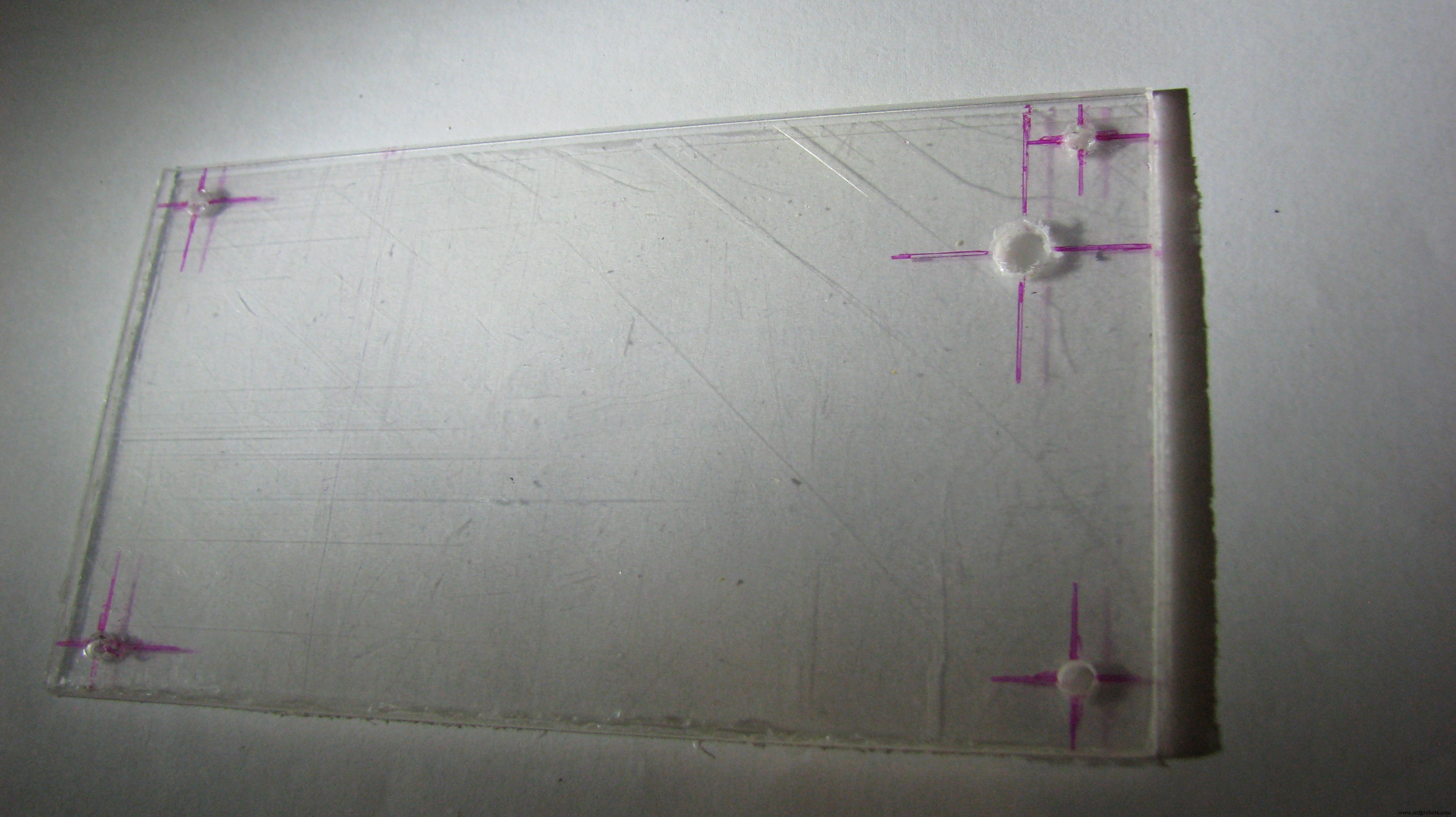

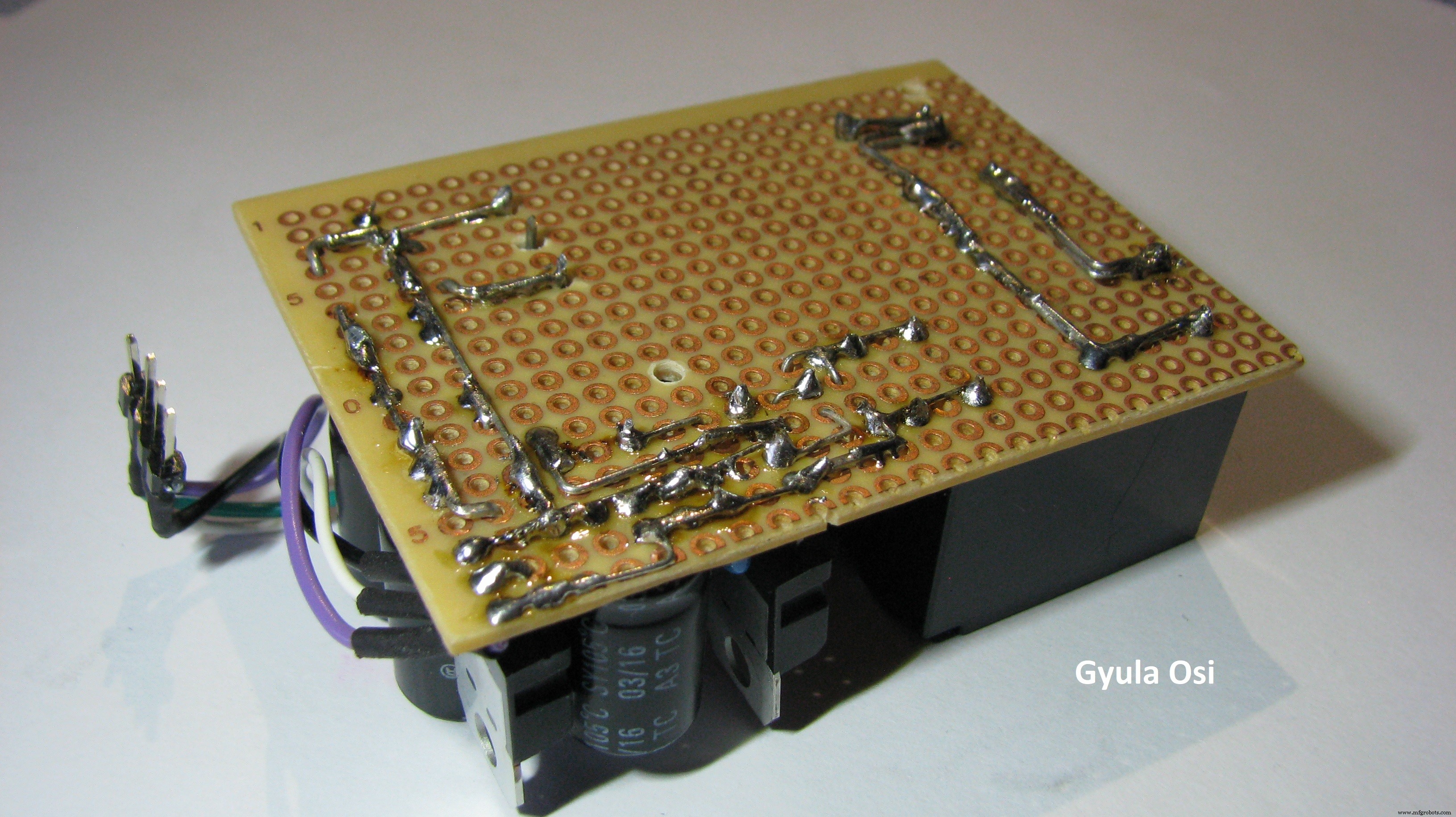

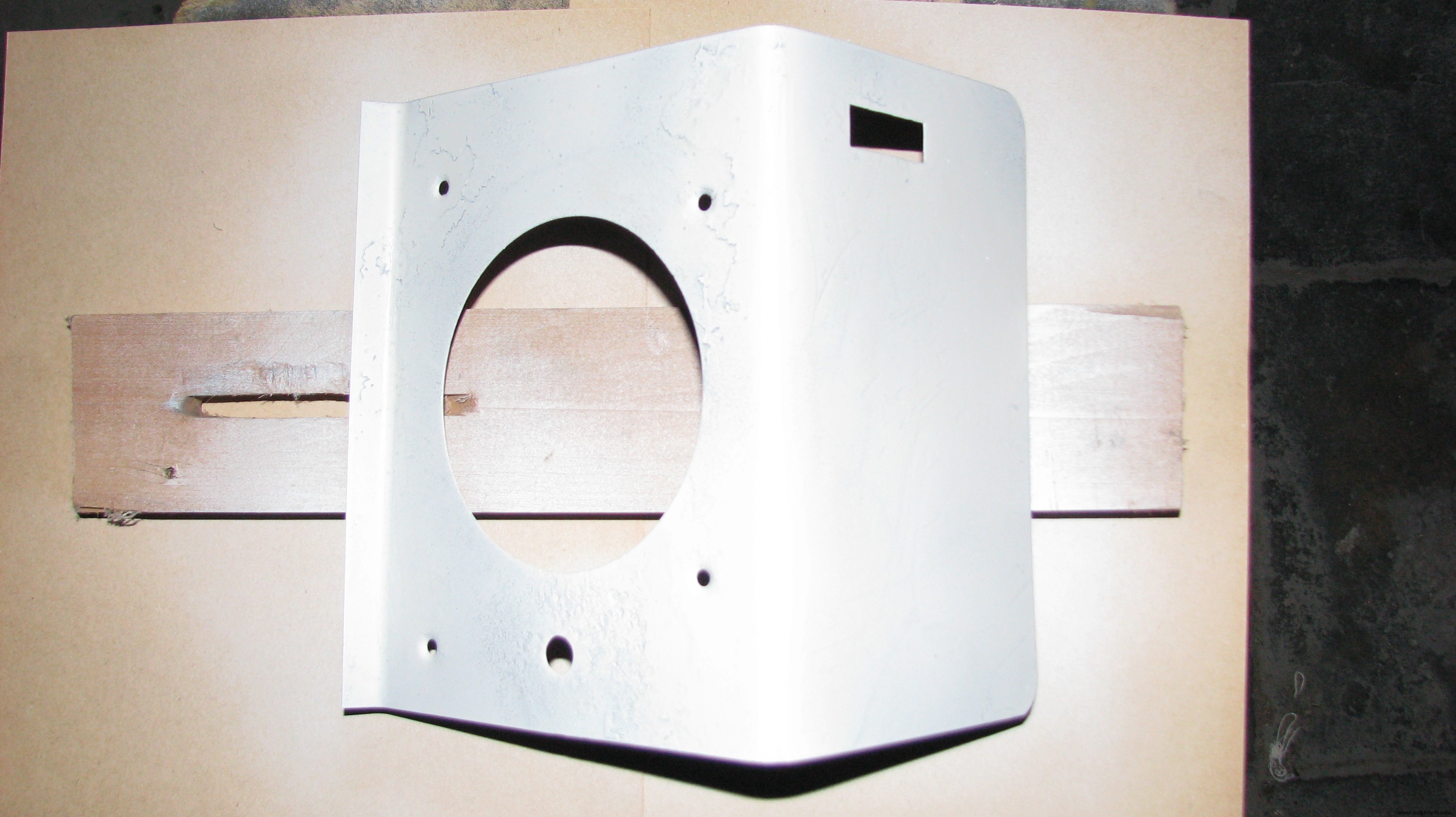

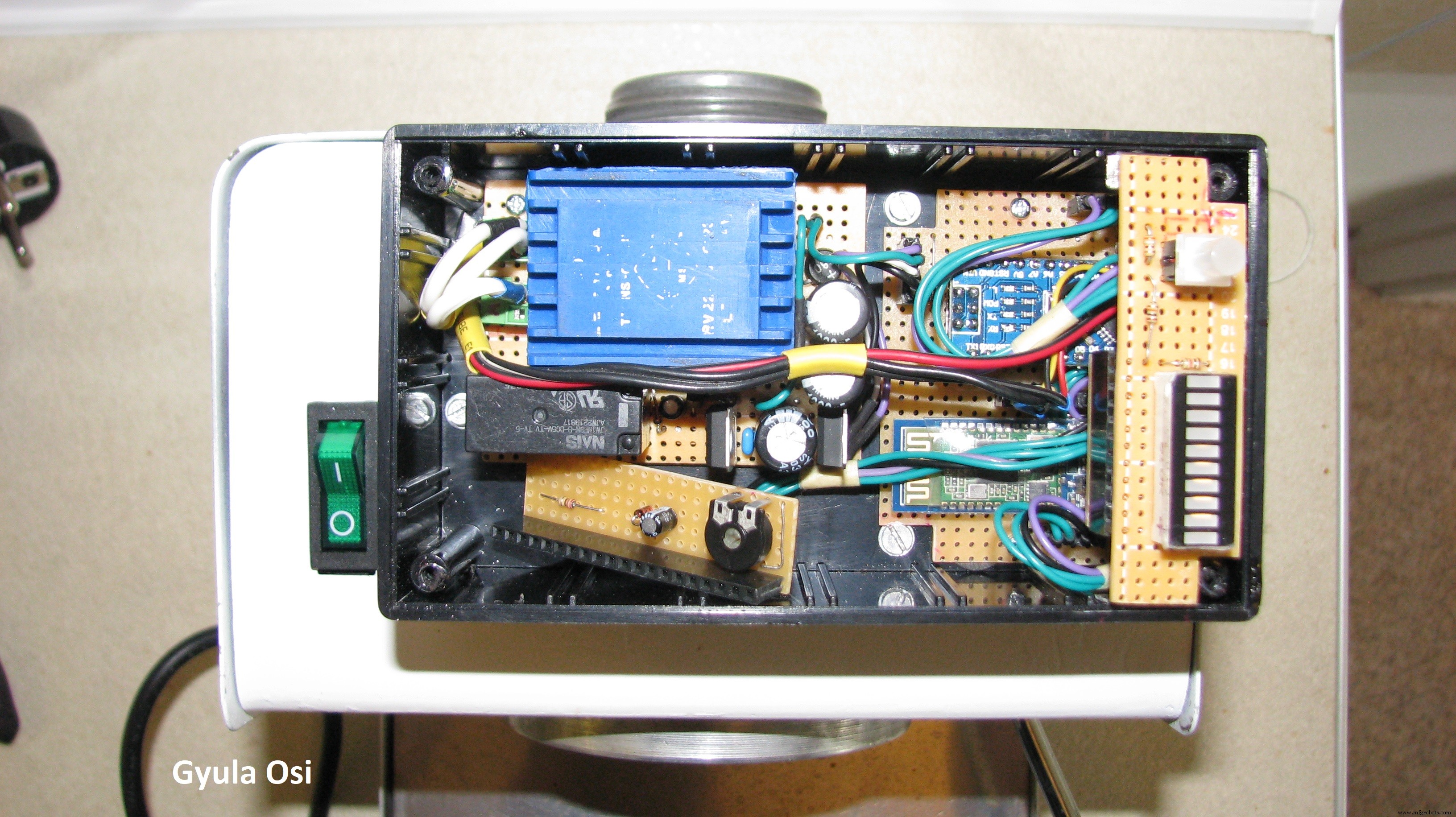

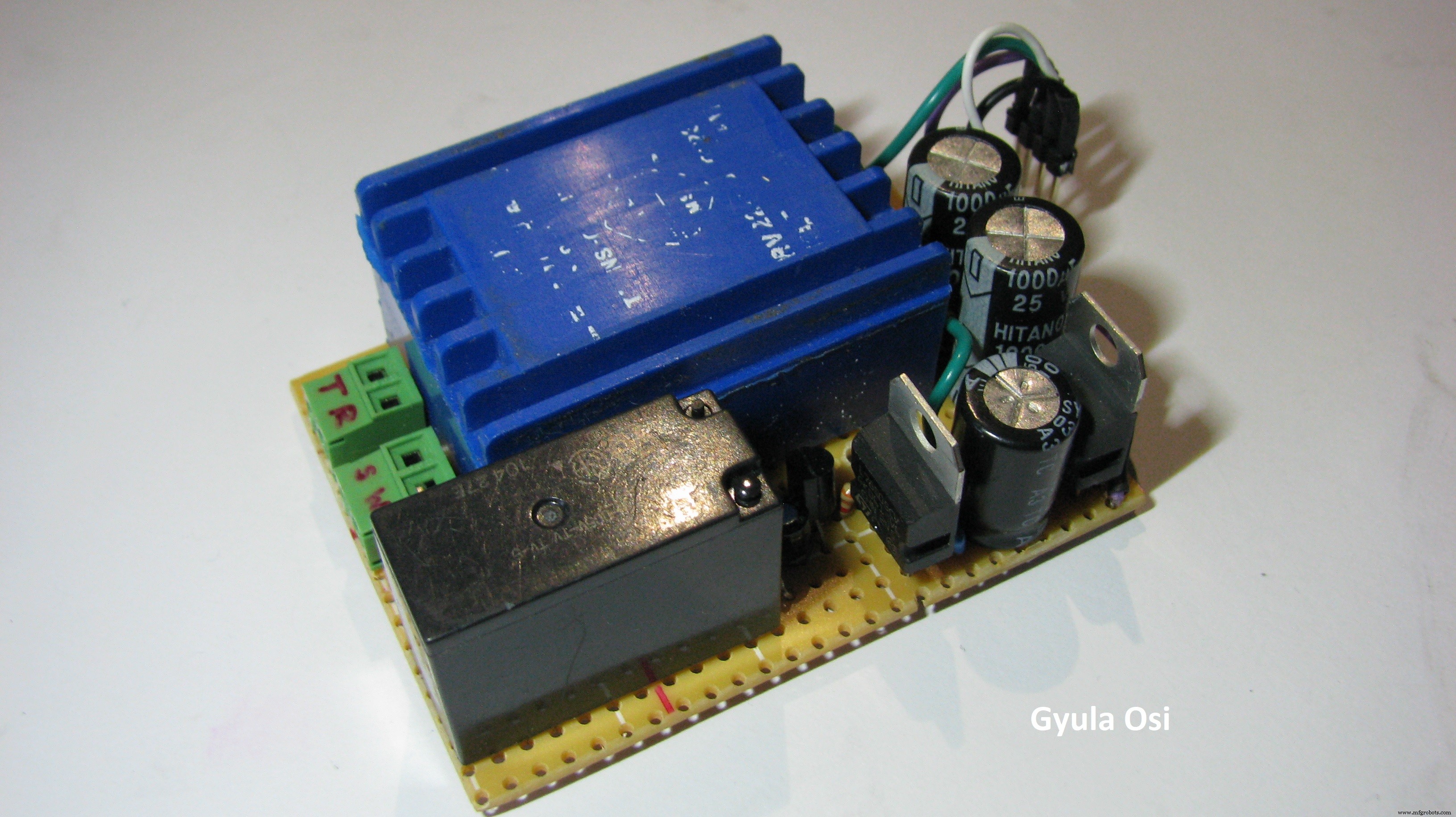

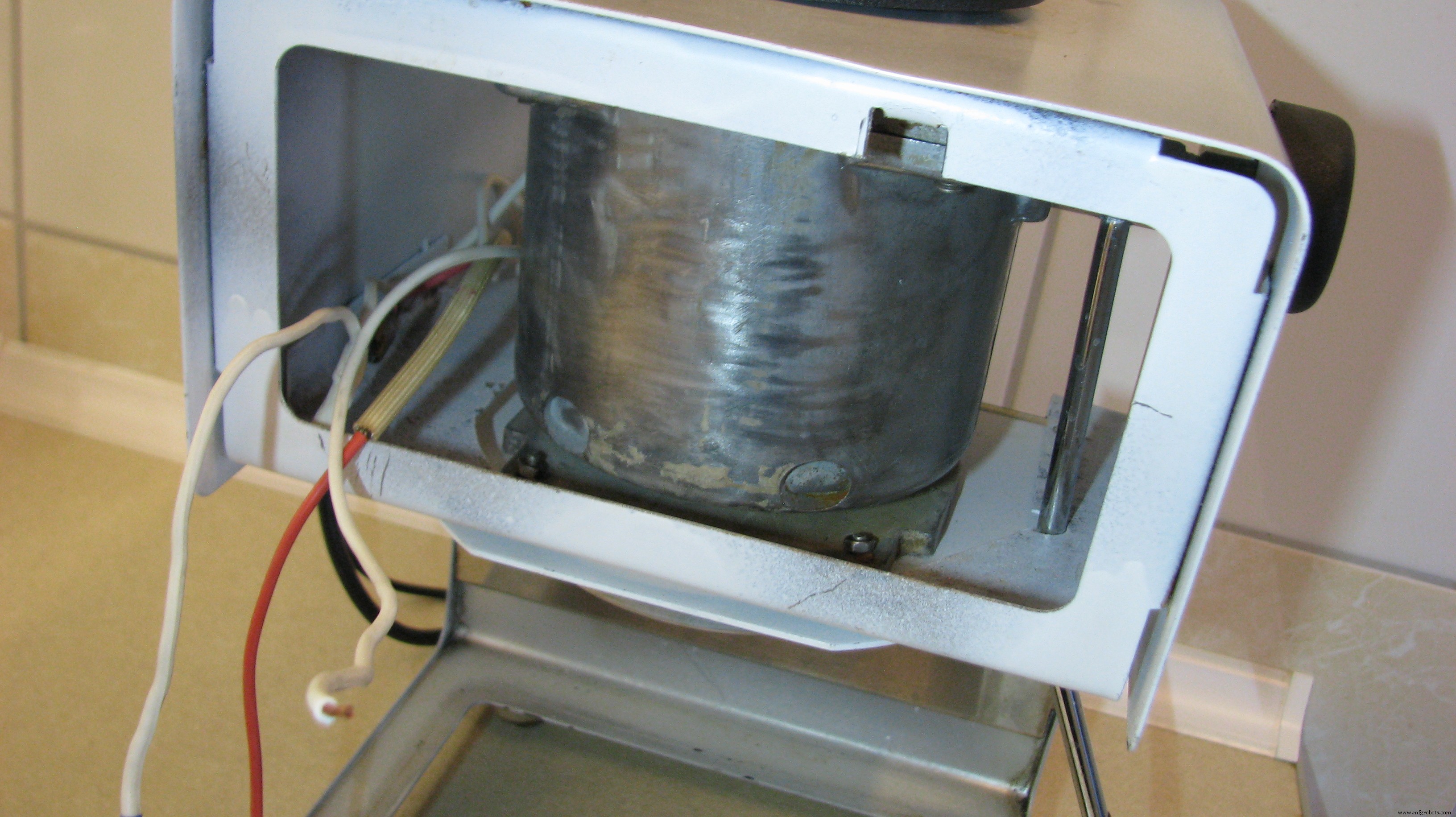

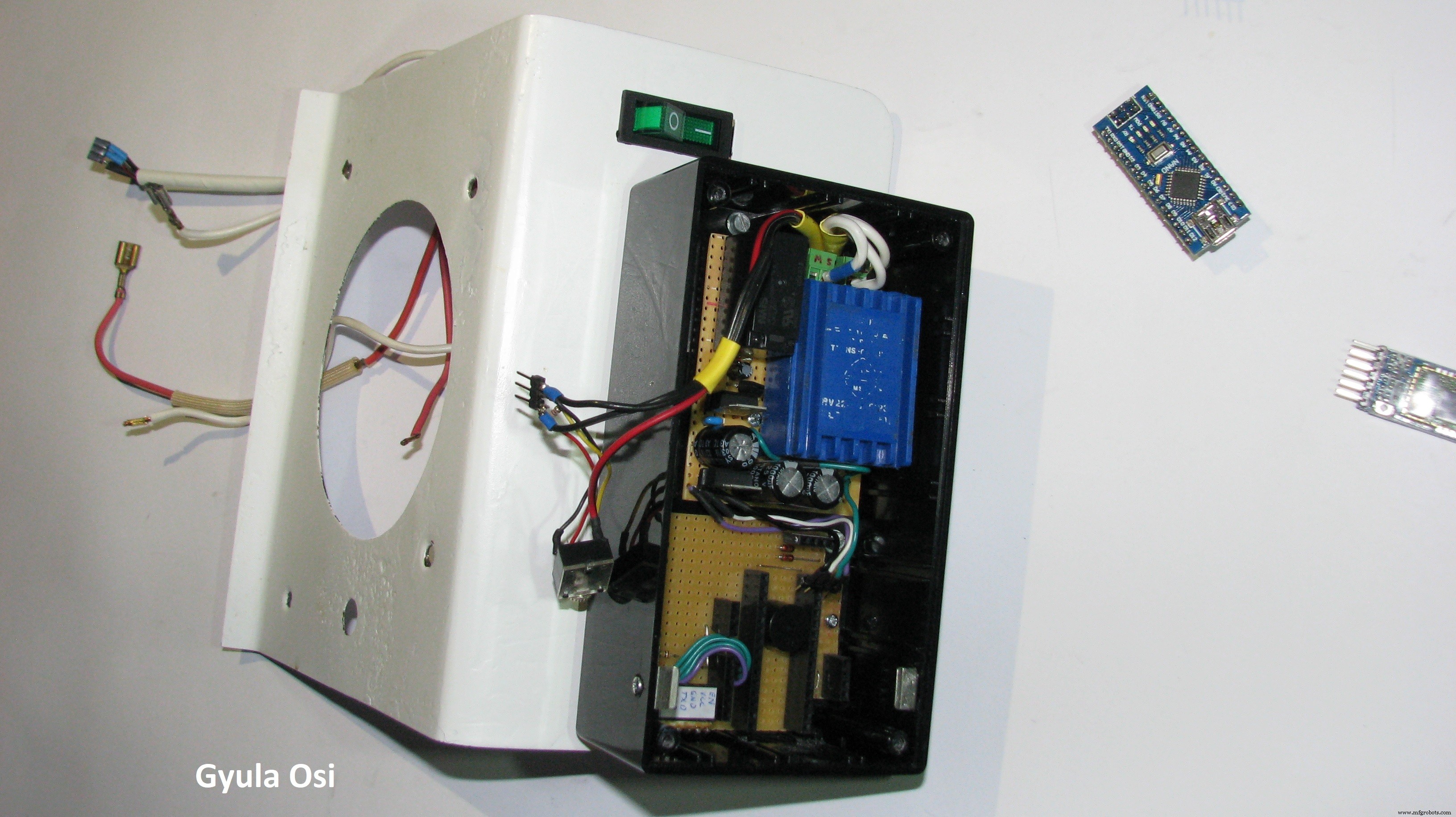

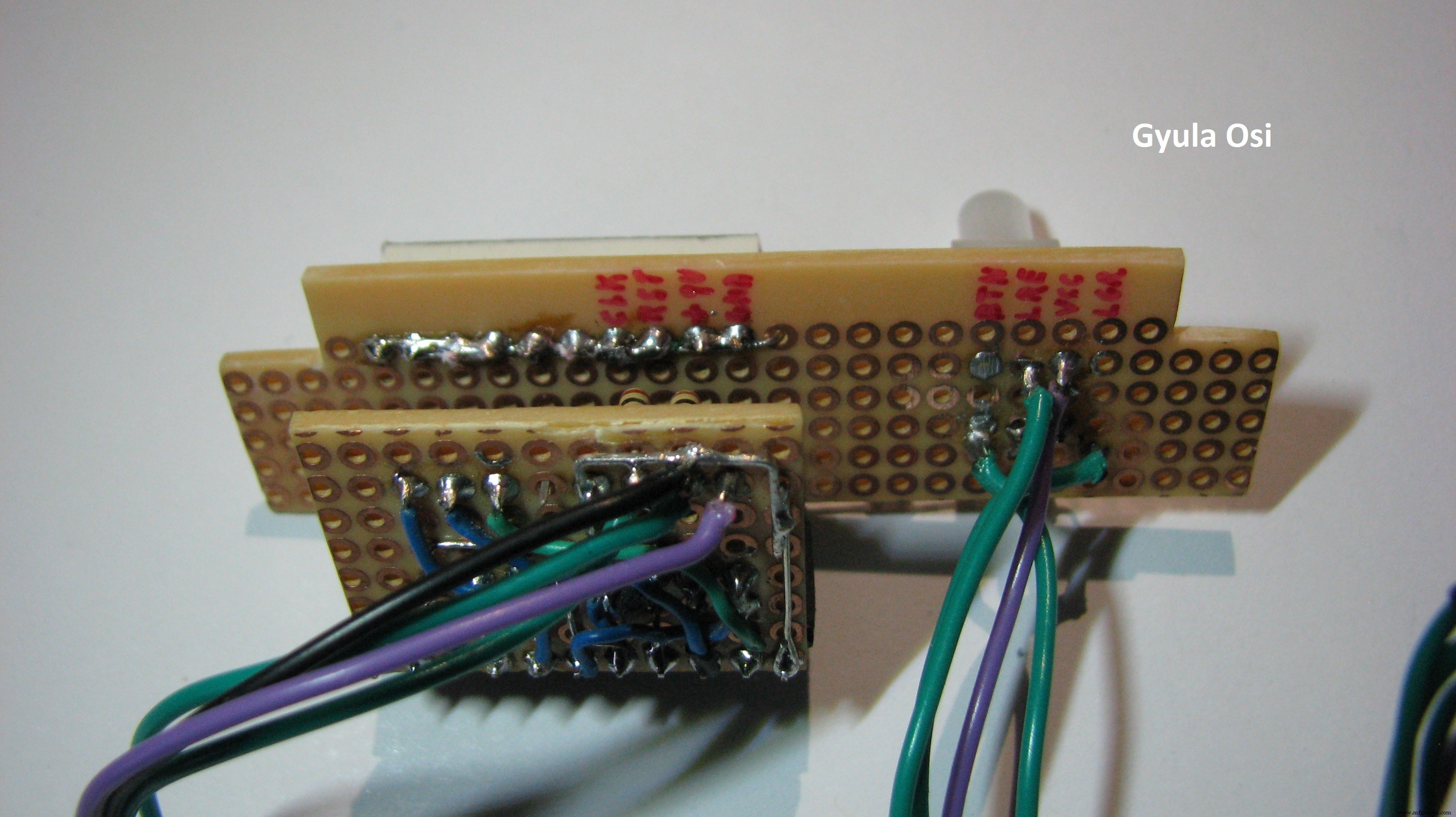

Galería de fotos

Cómo se hizo, cómo se ve ... ¡simplemente haga clic / toque a continuación!

Análisis único durante la preparación del café

Después de 60 segundos desde el inicio, la MCU compara los valores de temperatura inicial y actual almacenados para sacar conclusiones basadas solo en la temperatura y el tiempo transcurrido, que pueden ser:

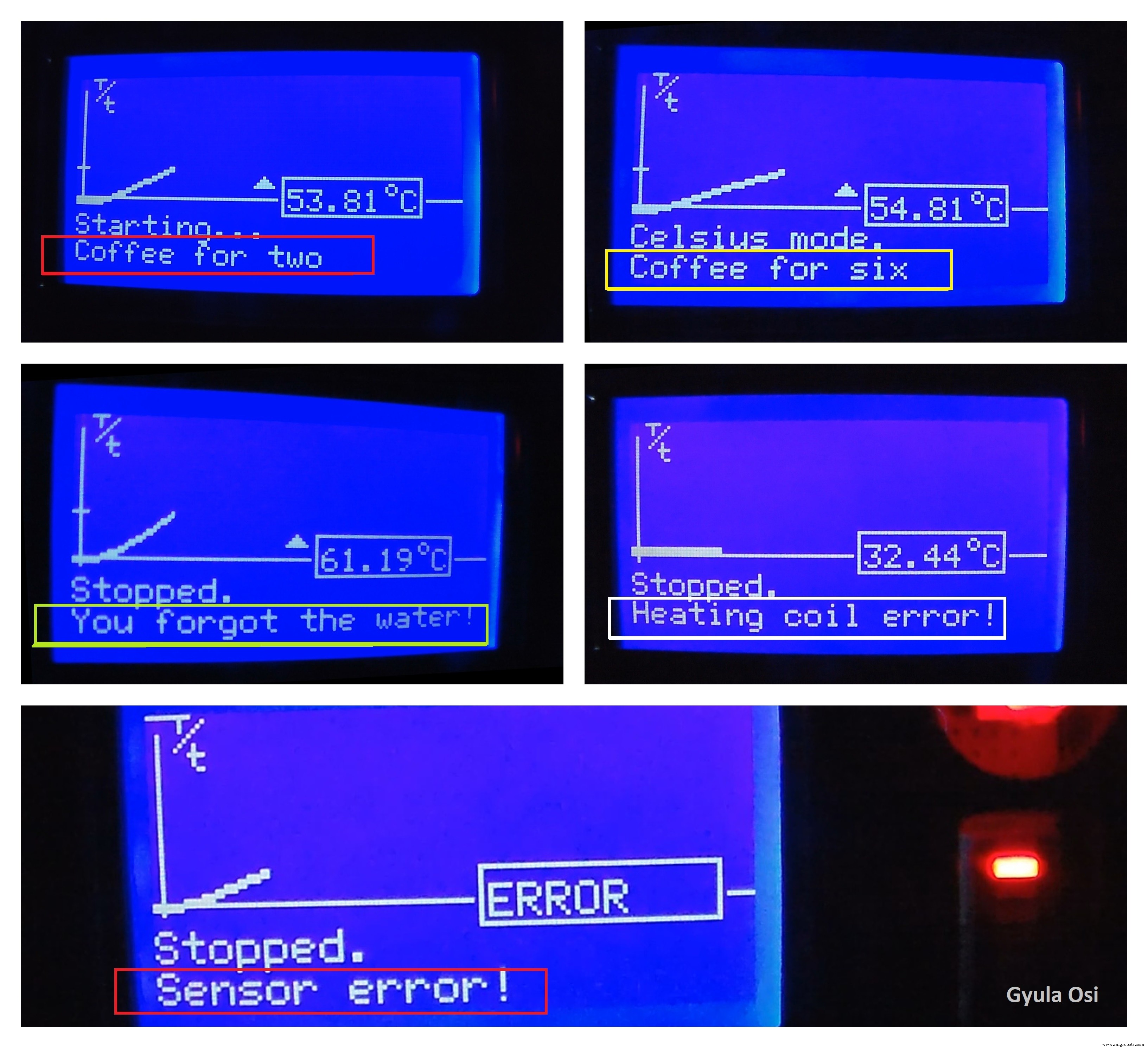

" Olvidaste el agua. "- (la temperatura subió demasiado)
" Café para dos. "- (menos agua, más temperatura)
" Café para seis. "- (más agua, menos temperatura)
" ¡Error de la bobina de calentamiento! "- (sin aumento significativo de temperatura)

Además, la detección de errores del sensor funciona continuamente mientras la máquina de café esté encendida.

Como puede verse, seis dosis de agua requirieron más tiempo para alcanzar la misma temperatura que la dosis pequeña alcanzó mucho antes.

Comenzar sin agua da como resultado una temperatura muy alta, sin embargo, la línea plana indica que la temperatura no ha cambiado, por lo tanto, un error de la bobina del calentador.

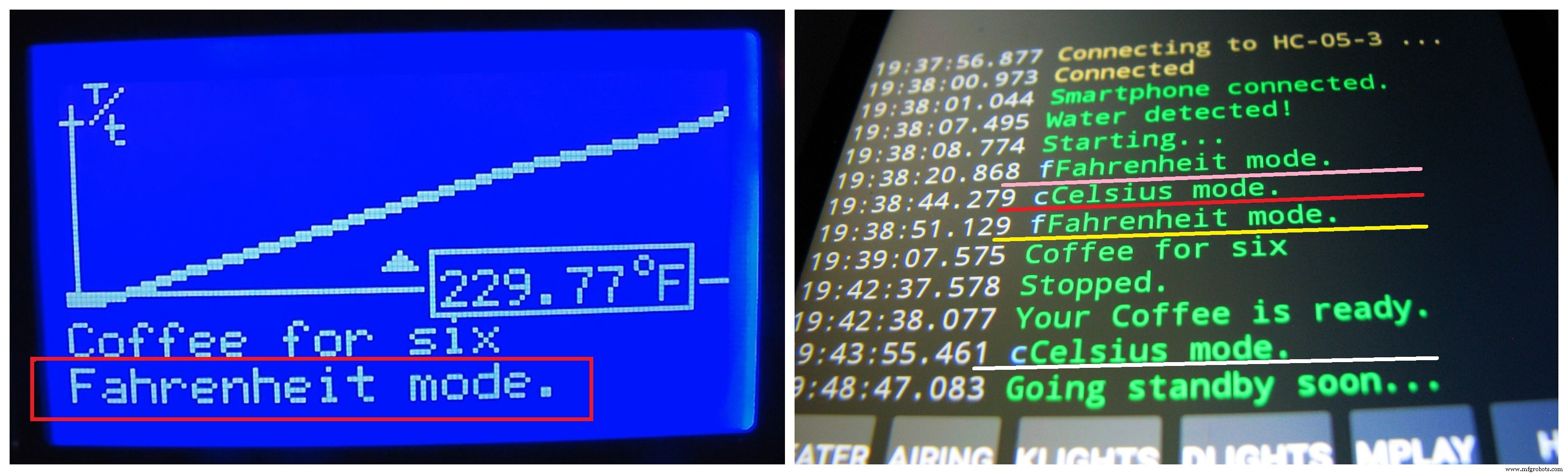

Cambio de la unidad de medida

La unidad de medida se puede cambiar enviando " c "o" f "desde el teléfono inteligente, incluso durante un proceso de preparación de café, y no deja ninguna marca en el gráfico .

Los valores de temperatura iniciales y anteriores almacenados se convertirán mediante una llamada de función de programa que codifiqué, utilizada para estadísticas y análisis. Esta configuración también se almacena en la memoria EEPROM.

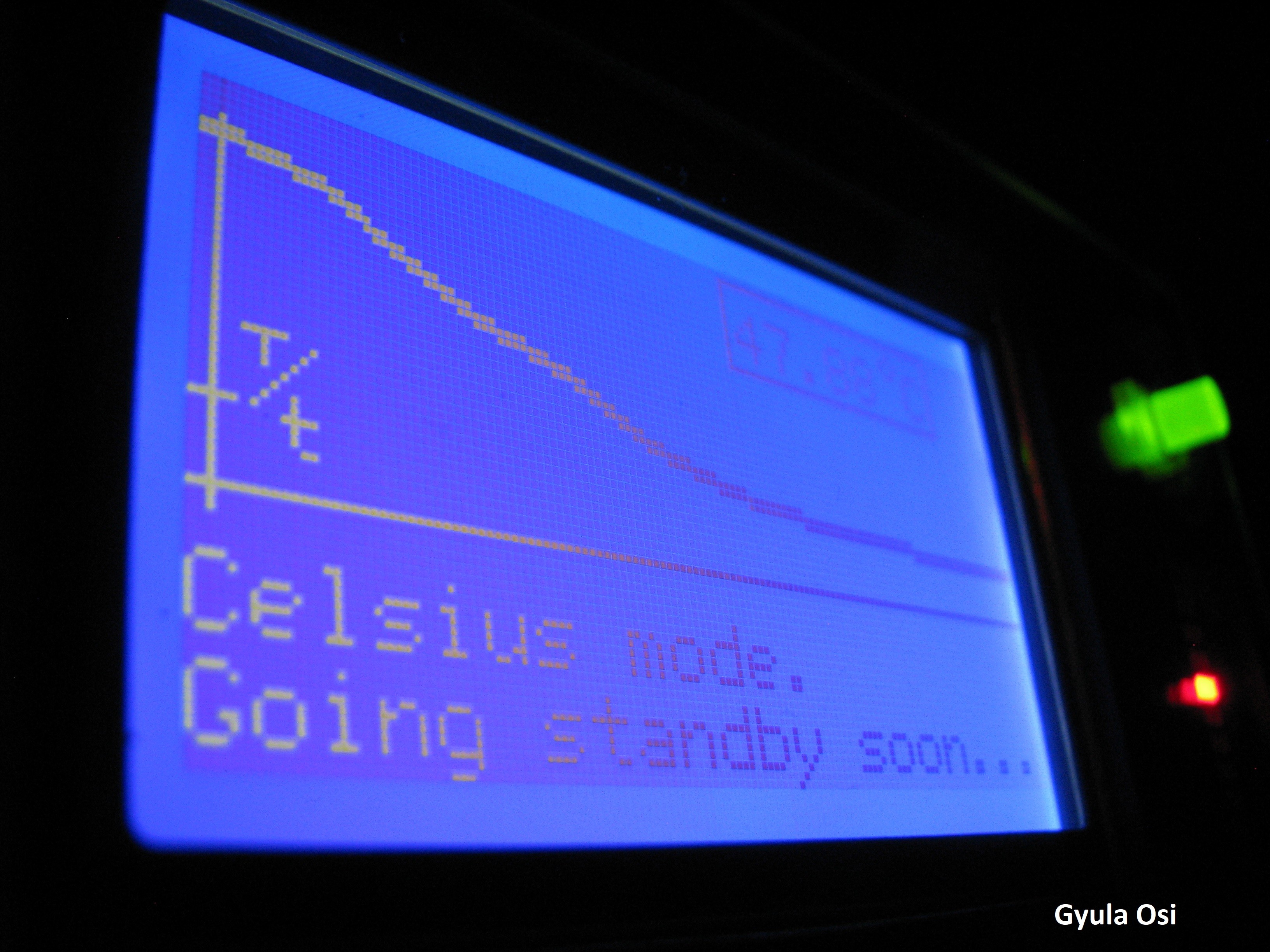

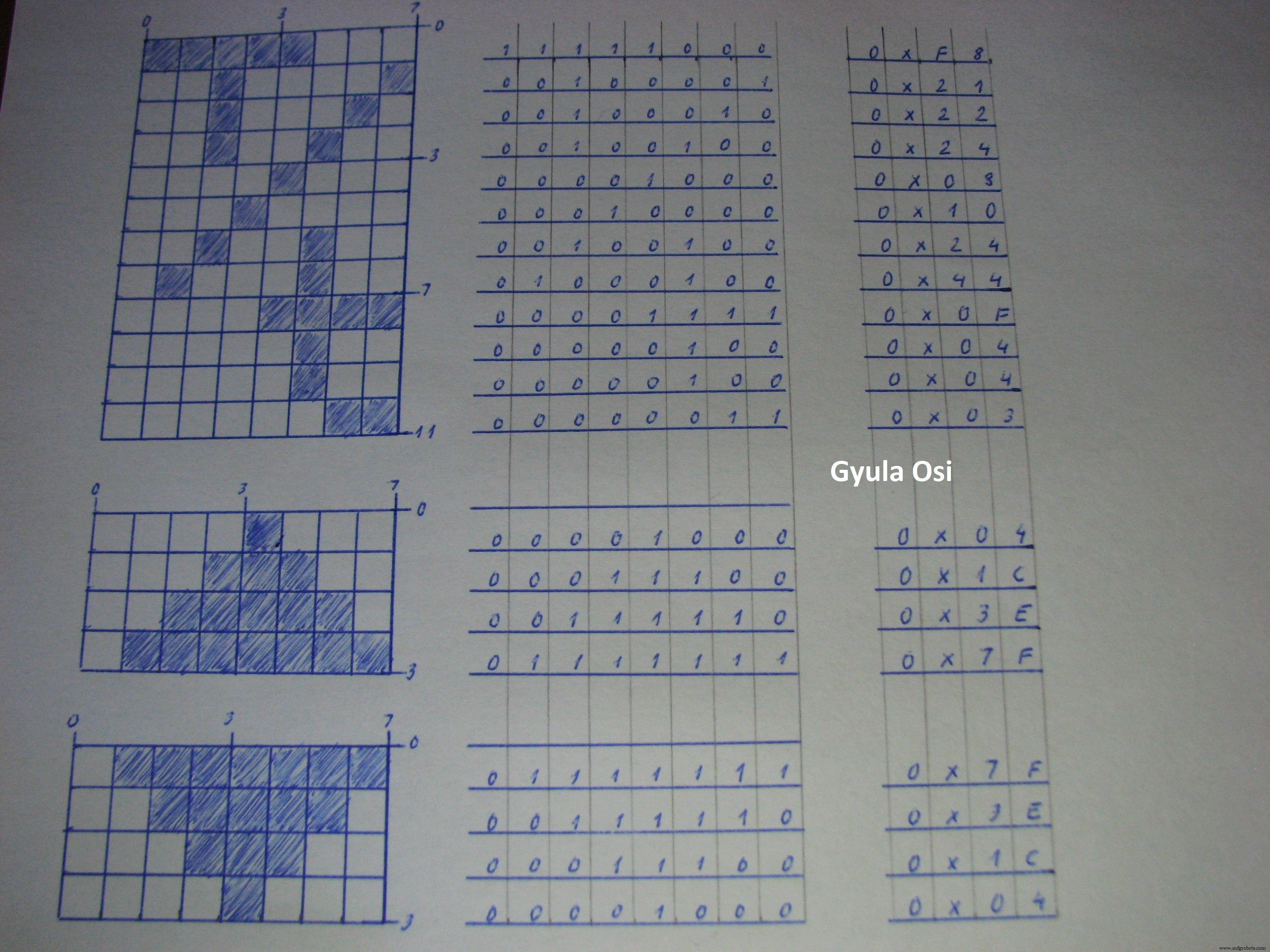

Elementos dinámicos de la pantalla

Si la pantalla está llena, el gráfico comienza a desplazarse hacia la izquierda.

Dependiendo del valor medido, algún elemento de la pantalla puede interponerse. Para evitar colisiones, sus lugares son dinámicos.

Estas seis pequeñas imágenes animadas muestra lo que codifiqué:

Bueno, fue un pasatiempo agradable:

Modo de prueba

Cuando creé todos estos, surgió la idea, ¿por qué no usar el gráfico para otros fines?

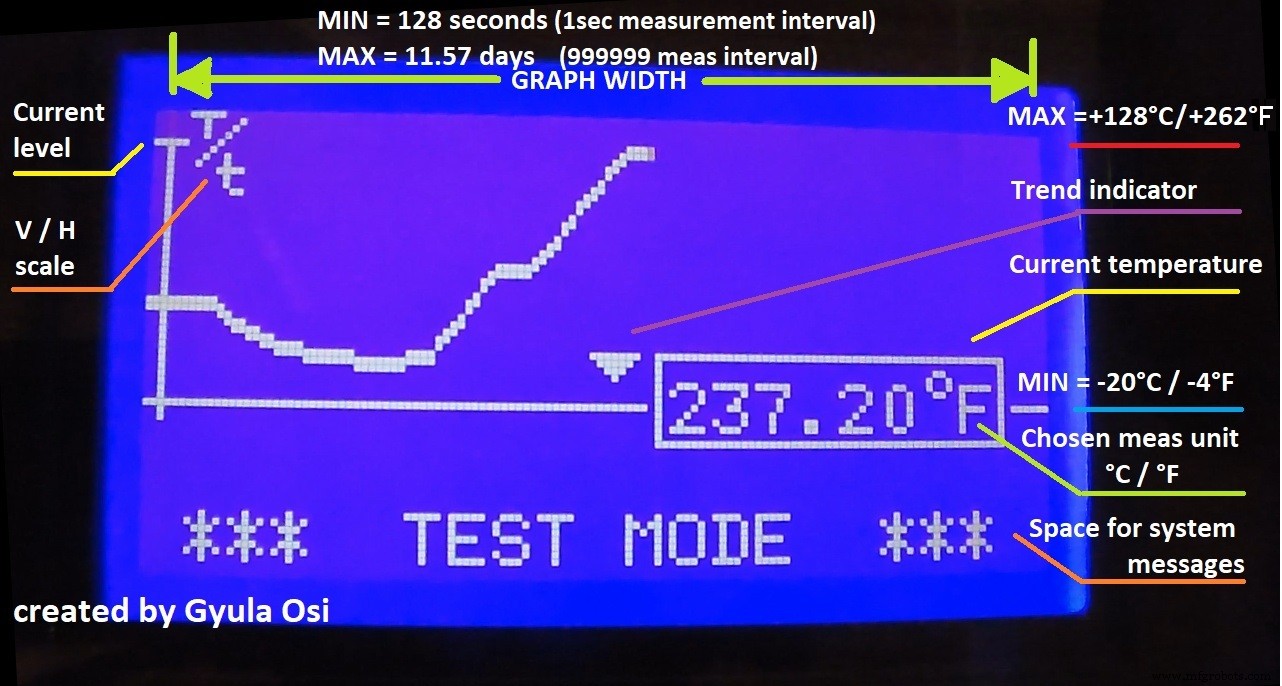

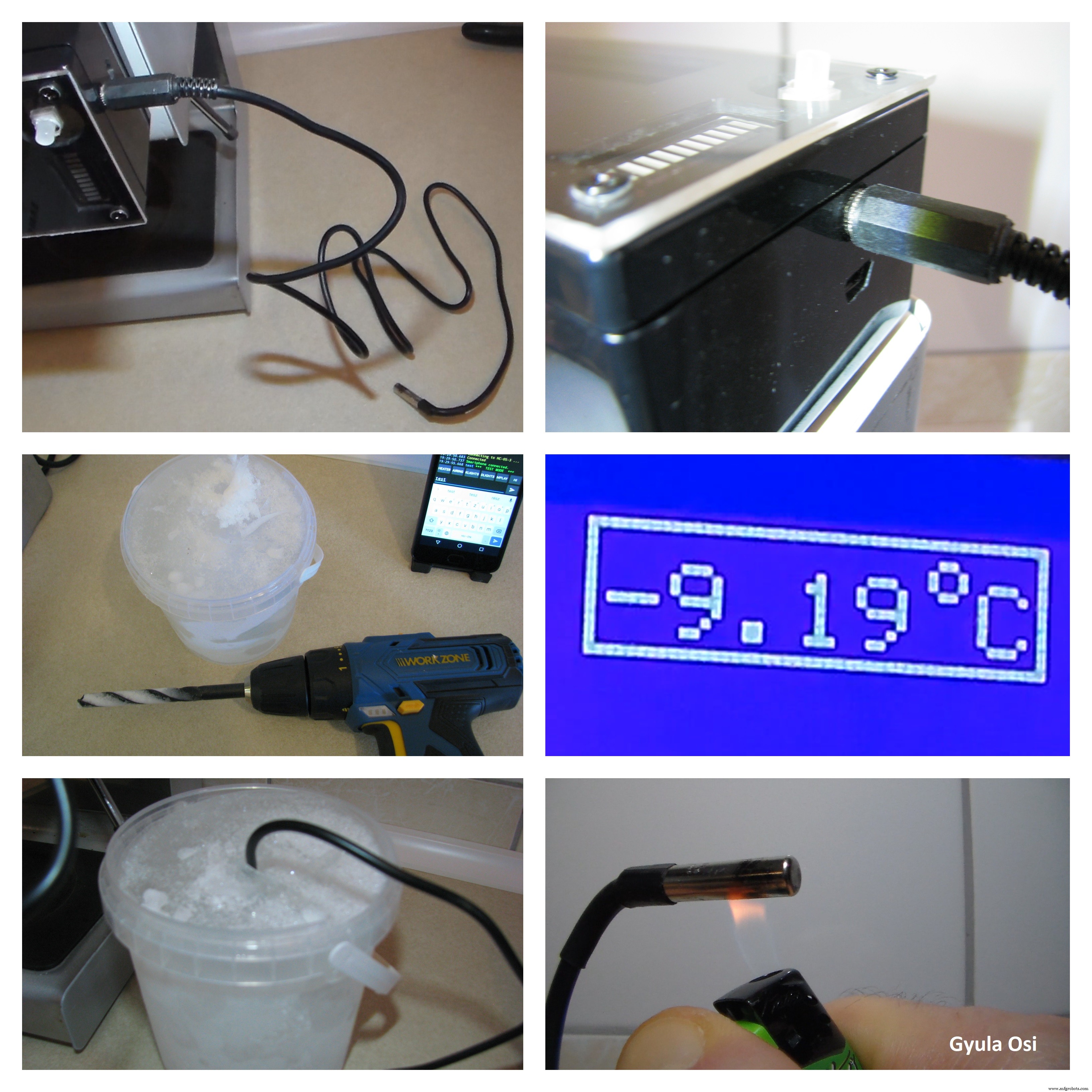

Así que codifiqué el modo de prueba; simplemente conecte un sensor de temperatura externo y el sistema se puede usar como un medidor de temperatura multipropósito con gráfico.

De esta forma de trabajo, los valores extremos del gráfico son -20 ° C (-4 ° F) y + 128 ° C (+ 262 ° F) .

Envío de números desde el teléfono inteligente entre 1 y 999999 se aceptará como intervalo de medición en segundos, por lo que el ancho del gráfico está entre 128 segundos y 11,57 días .

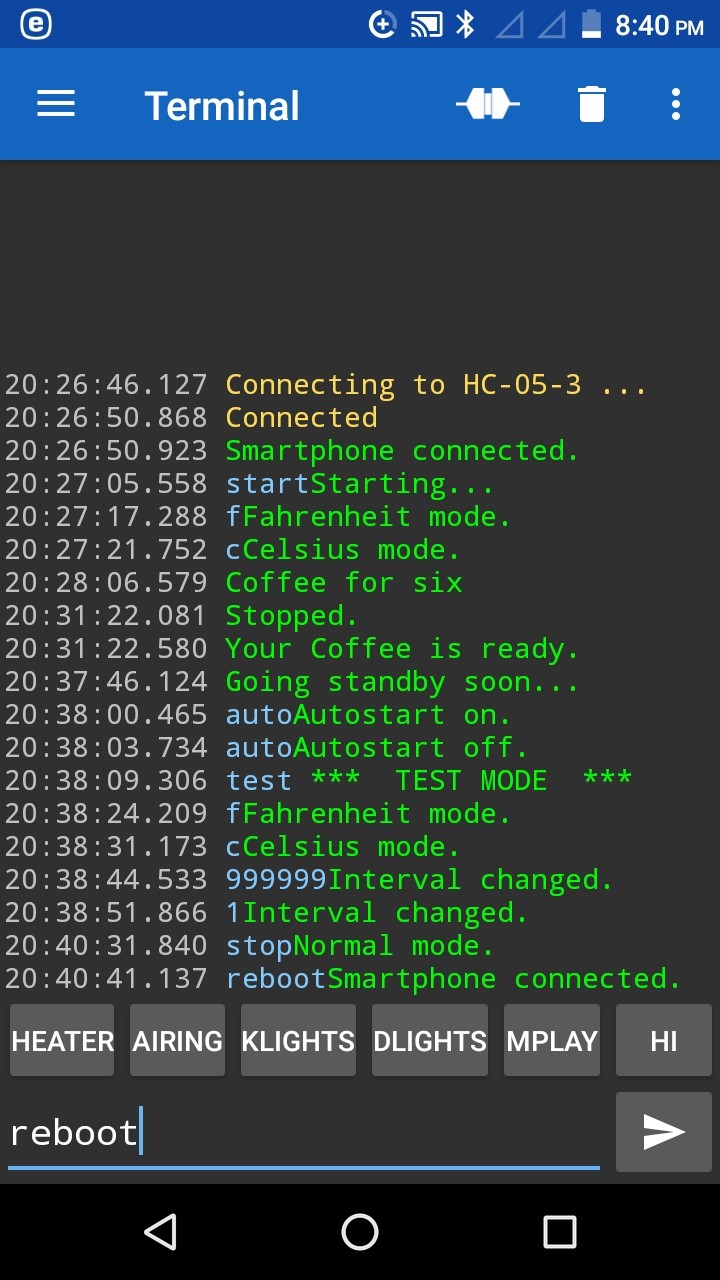

Comunicación Bluetooth

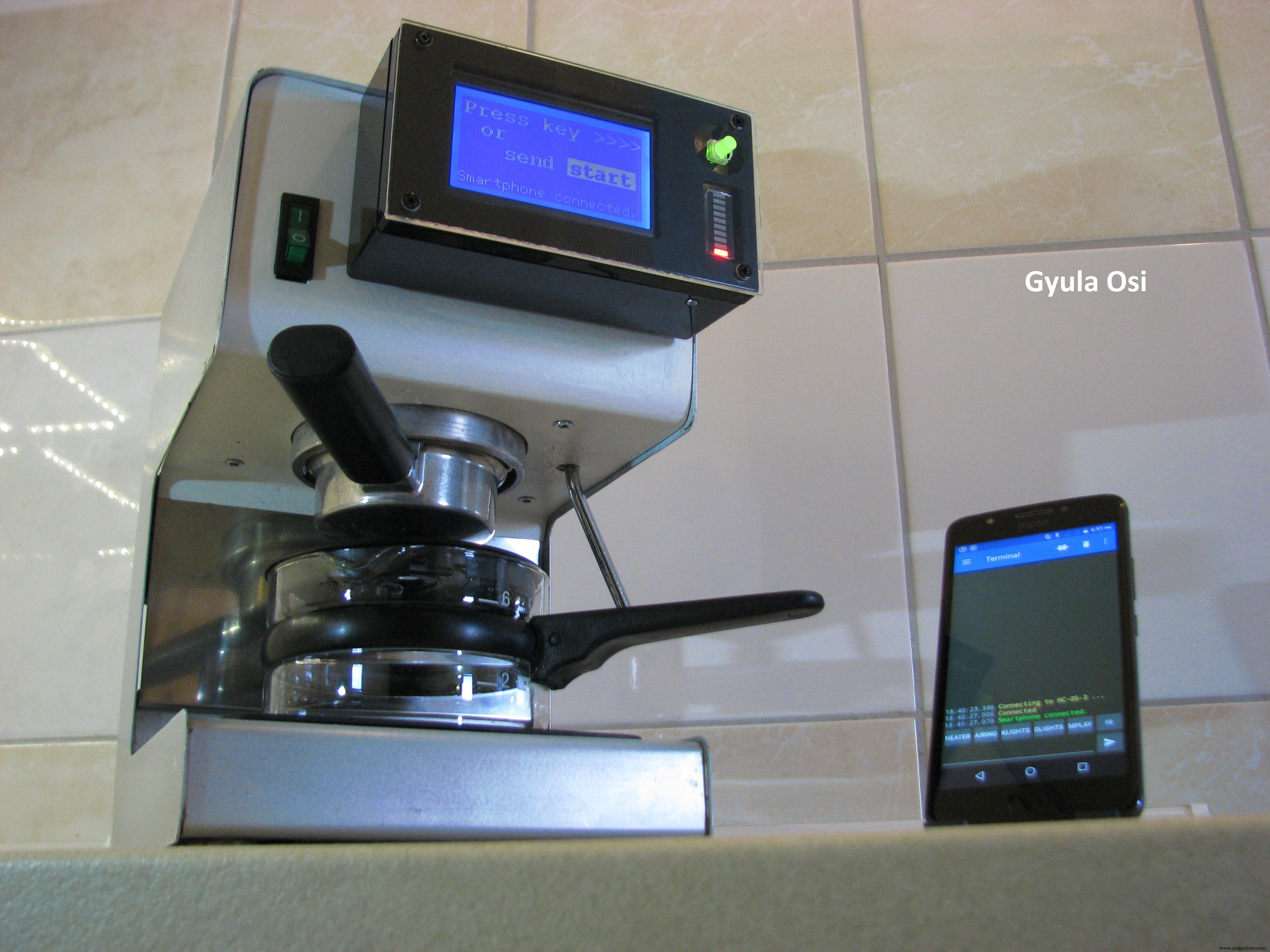

Acepta comandos y envía informes, detecta si un teléfono inteligente se conecta o desconecta.

Los mensajes enviados son azules y los mensajes de respuesta / informe son verdes enviados por la cafetera.

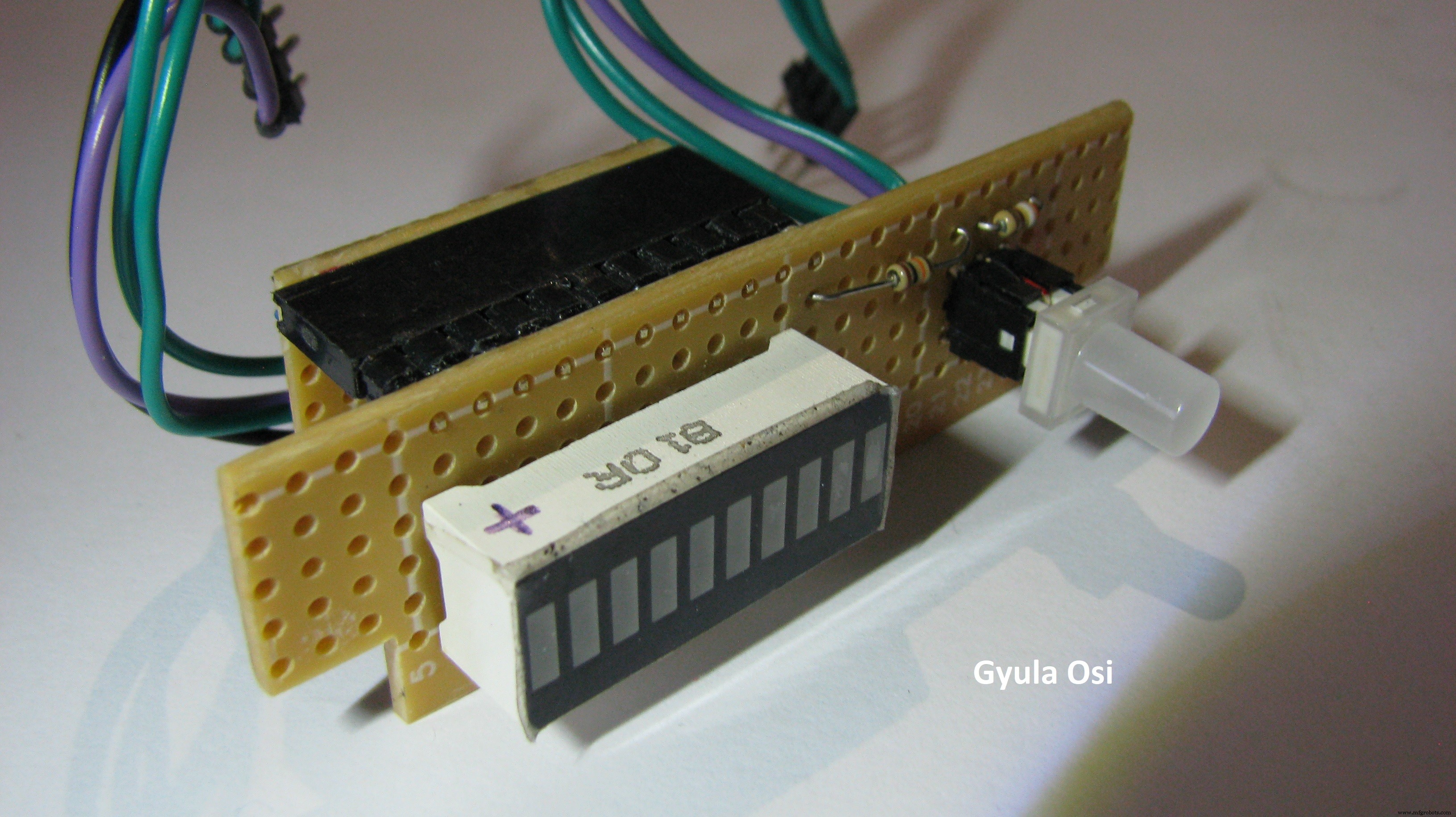

Control de LED

Un contador de décadas CD4027BE controla la barra LED, recibe CLK de la MCU en cada medición de temperatura y aumenta la posición. Si se inicia un nuevo procedimiento de preparación de café o el modo de prueba, el Atmega 328P envía una señal RST para establecer la posición predeterminada.

El botón tiene un LED bicolor con solo dos pines, por lo que mi solución simple y divertida se puede ver en el código, cómo controlarlo.

Verde fijo :espera o el café está listo, la bobina está apagada
Rojo fijo :preparación de café en curso, la bobina del calentador está encendida
Rojo / verde a su vez :Modo de prueba
Rojo intermitente :se produjo un error, que puede ser
-Error del sensor,
-Error de la bobina del calentador, o
-Olvidó el agua, por lo que el proceso de preparación del café fue interrumpido por el sistema

Código

Cafetera inteligente - Ősi Gyula

Cafetera inteligente - Ősi Gyula Arduino
