LM1036:circuito dual de tono/volumen/equilibrio operado por CC

El LM1036 es una excelente opción para aquellos que necesitan un circuito de control estéreo asequible y fácil de montar. Además, es fácil de usar y tiene mucha flexibilidad que permite funciones adicionales como el control de volumen.

Si está trabajando en un proyecto de control de audio, lo guiaremos a través de su proyecto LM1036.

¿Qué es LM1036?

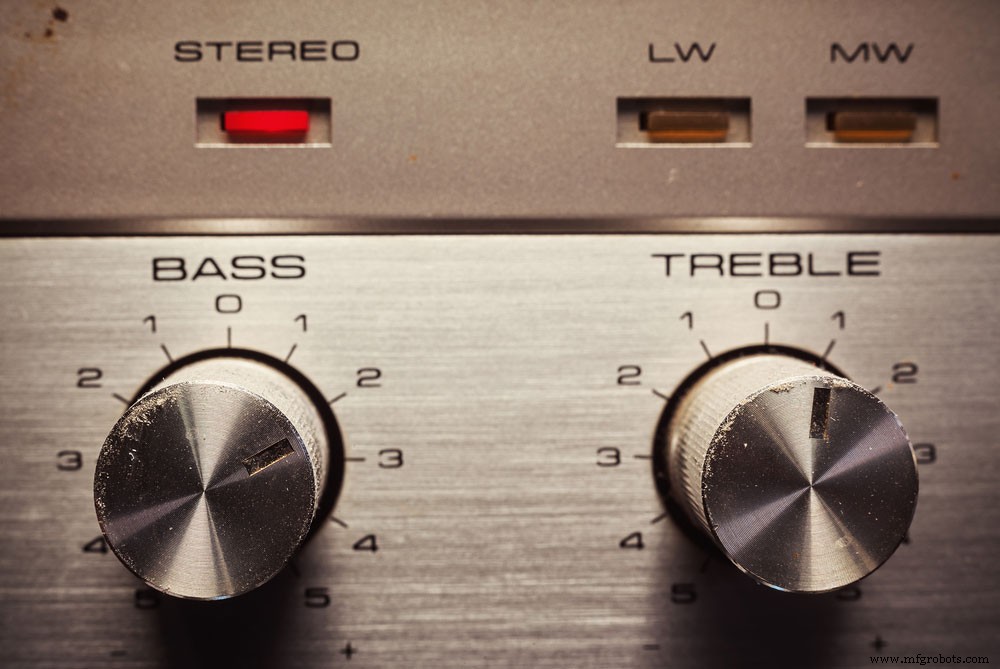

Fig. 1:Control de graves y agudos

El LM1036 es un circuito de equilibrio, volumen y tono estéreo controlado por CC para sistemas de radio, TV y audio de automóviles. Una entrada de control adicional permite realizar fácilmente la compensación de volumen.

Además, cuatro entradas de control determinan las funciones de balance, agudos, volumen y graves utilizando voltajes de CC desde un sistema de control remoto. Alternativamente, puede lograr el control utilizando cuatro potenciómetros polarizados desde un suministro controlado por Zener provisto en el circuito.

Un solo condensador elegido para dar la característica deseada define cada respuesta de tono.

Configuración de pines LM1036

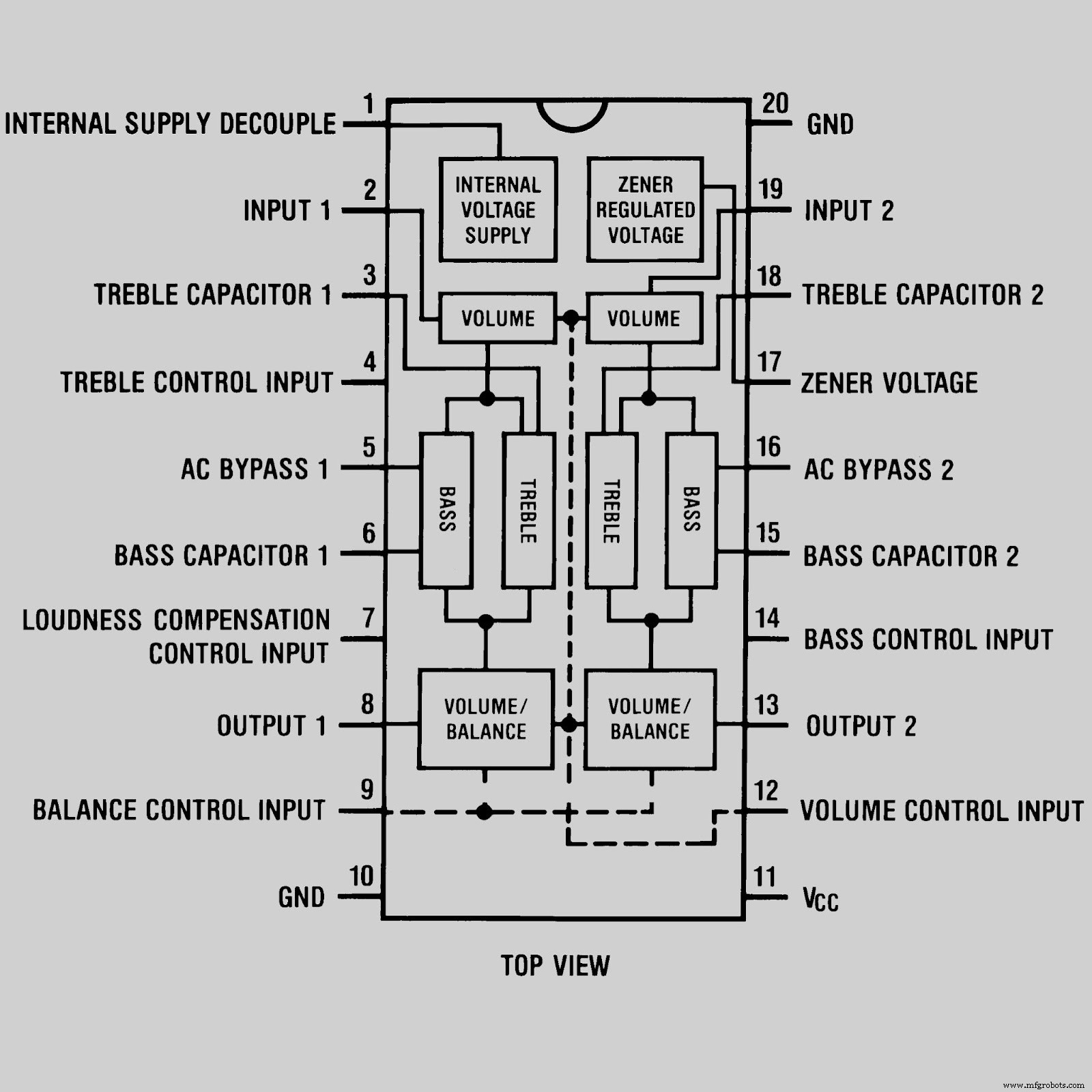

Figura 2:distribución de pines LM1036

Características de LM1036

Aplicación de circuito LM1036

En esta sección, veremos el funcionamiento del LM1036. Como se muestra a continuación, puede ver que el circuito tiene muchos detalles, y los revisaremos poco a poco.

Fig. 3:circuito de trabajo LM1035/LM1036

Y comenzamos con señales de audio de baja potencia, como los sintonizadores, que se alimentan a través de las entradas del circuito. Las señales de baja potencia pasan por el condensador de acoplamiento C1/C4 a través de R1 o R9 al pin de entrada de Q1/Q2. El condensador de acoplamiento, las resistencias y la red de transistores funcionan como un circuito de preamplificador simple para aumentar la intensidad de la señal.

Preamplificador

Primero, los capacitores C2 y C5 reducen los transitorios y las resistencias R2-R7 (R9-R15) polarizan la señal para Q1 y Q2, respectivamente. Posteriormente, la señal sale por los pines C y R8 (R16).

Luego, la señal pasa a través del capacitor de acoplamiento C3 (C6) al pin de entrada 19 (2) de IC1. Todo lo demás más allá del capacitor de acoplamiento es manejado por IC1.

Control de tono

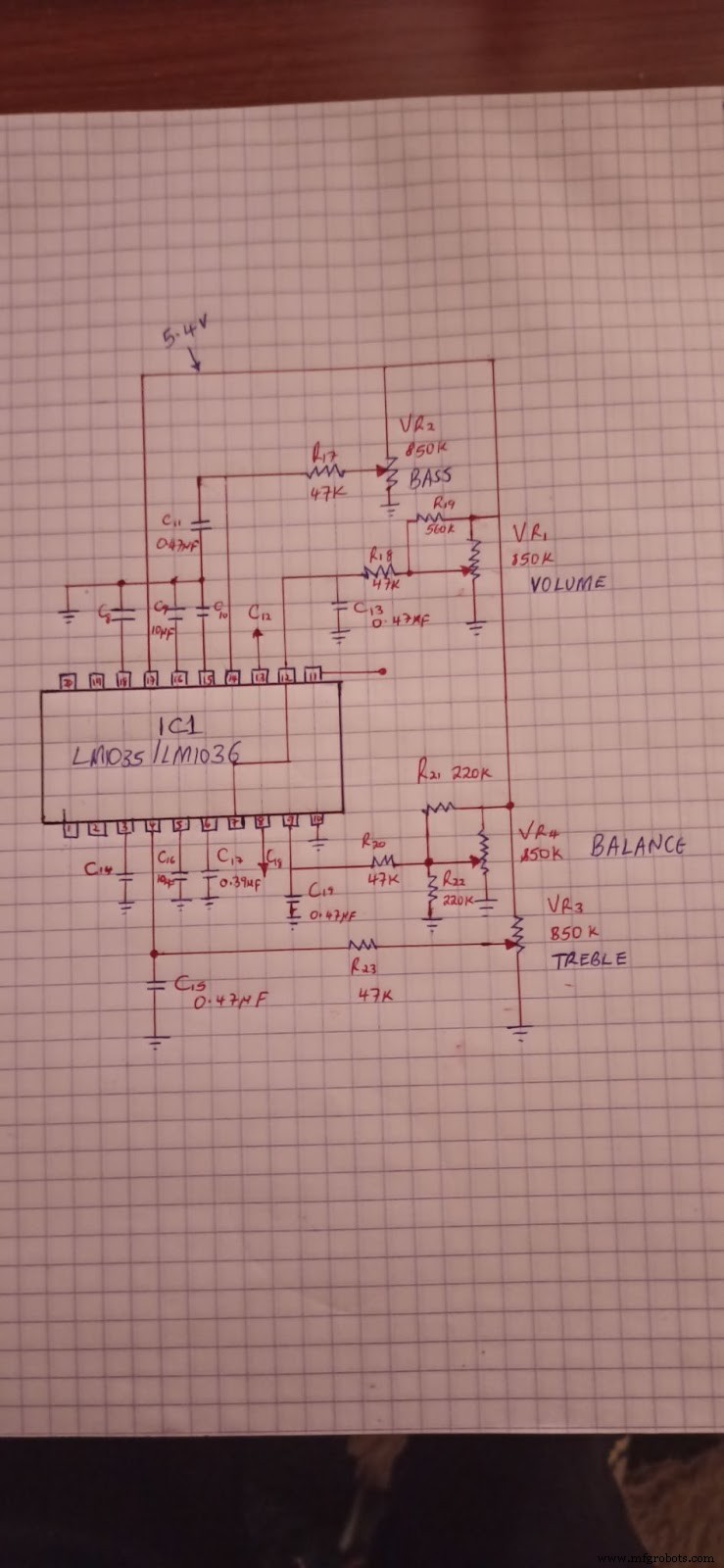

Fig. 3:Circuito de control de tono

A continuación se muestra un diagrama de circuito que representa la sección de control de tono y los componentes.

Aquí, VR1 es para controlar el volumen, VR2 y VR3 son para cortar graves y agudos, y VR4 ajusta el balance. Los potenciómetros indicados no transmiten señales de audio, pero controlan la disminución y el aumento de la tensión de CC o del divisor. Luego, el voltaje de CC controla pines como el pin 17 de IC1, que proporciona un voltaje de control constante de 5,4 V.

Además, el 5.4V controla la señal de graves usando VR2, y puede ajustarla hacia arriba y hacia abajo. En el potenciómetro, el pin central de VR2 es donde obtendrá voltaje a través de R17.

En efecto, limita el nivel actual al pin del controlador de graves. Además, el control de balance, el control de agudos y el control de volumen funcionan de la misma manera.

Conclusión

En conclusión, el LM1036 es uno de los controles de audio más baratos y sencillos que puedes encontrar. Además, es robusto, tiene un bajo consumo de energía y tiene una amplia gama de aplicaciones. Puede usarlo como se muestra en las secciones anteriores y comunicarse con nosotros para cualquier aclaración.
