Cinco cosas que debe saber sobre el avellanado y el avellanado

El avellanado frente al avellanado son tipos particulares de orificios que necesitará para reparar sus placas de circuito impreso. Sí, lo leiste bien. No necesita usar los métodos tradicionales para unir materiales a su PCB y viceversa. Estos orificios admitirán varias formas y tamaños de tornillos.

Pero, ¿cómo se diferencian entre sí? ¿Cuándo debería perforar qué agujero? ¿Puede perforarlos usted mismo o necesita asistencia técnica? Este artículo responde estas preguntas y muchas más. Comencemos.

1. Definición de avellanado y avellanado

1.1 ¿Qué es Countersink?

Un avellanado es un tipo de orificio que se perfora en una placa de circuito impreso (PCB). Tiene forma de cono para permitir que la cabeza plana de un sujetador o tornillo encaje correctamente en el tablero. Además, este agujero puede tener varias dimensiones de ángulos. Puede perforarlos en tamaños estándar de 90, 82 y 60 grados.

Si esto no satisface sus necesidades, también puede perforarlos en otros tamaños de 120, 110 y 100 grados. Los orificios avellanados con ángulos de cámara de 100, 90 y 82 grados son populares en el mercado.

1.2 ¿Qué es el escariado?

Al igual que el orificio avellanado, también se perfora un orificio avellanado en una placa de circuito impreso. Sin embargo, es cilíndrico y tiene un fondo plano. Adquiere esta forma para proporcionar espacio para un tornillo de cabeza hueca o cabeza hexagonal. Por lo tanto, si desea sujetar su placa de circuito impreso con este tipo de tornillos, necesitará un orificio escariado.

A diferencia de los agujeros avellanados, puede taladrar agujeros avellanados en un solo ángulo de cero grados, y eso también sin afectar la eficiencia de los agujeros. Esto también implica que puede usar agujeros escariados para un solo propósito. Sin embargo, los agujeros avellanados se pueden usar para varios propósitos debido a una amplia gama de ángulos.

La figura 1 ilustra los agujeros avellanados frente a los agujeros avellanados. Observa la diferencia en sus formas.

Entonces, esto fue solo una introducción a los agujeros avellanados y escariados. En la siguiente sección, explicaremos en detalle los escenarios en los que puede usarlos.

2. ¿Cuándo necesitas esos agujeros?

2.1 Uso de agujeros avellanados frente a avellanados

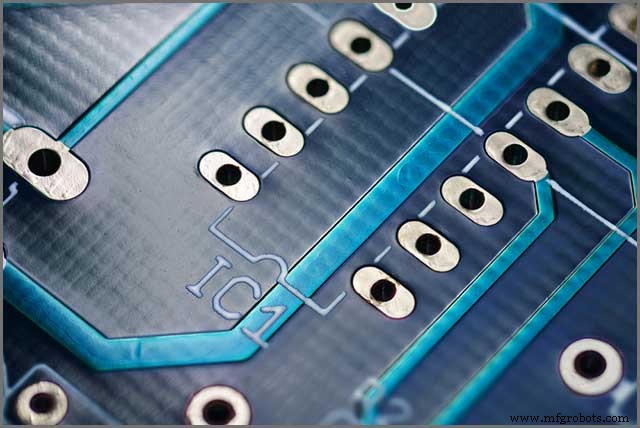

Puede usar agujeros avellanados según sus estilos. Son sobre todo para superficies como metales y madera, pero eso no nos preocupa. Vayamos a su uso en una placa de circuito impreso. Sabes que, al igual que muchas placas de circuito, una PCB tiene agujeros. Y el método que usas para aburrirlos es muy importante.

En este momento, nos preocupan los orificios para tornillos que unirán la PCB a una aplicación. Su tipo de tornillo lo ayudará a descubrir la flexibilidad. ¿Qué vas a hacer? Deberá perforar un orificio avellanado.

Este orificio de forma cónica admitirá un tornillo estándar de cabeza plana. Además, necesita más precisión en comparación con un agujero escariado. Después de eso, puede fijar rápidamente la PCB en sus dispositivos, como un reloj o un teléfono inteligente. Tenemos que atornillar los tornillos correctamente en la PCB.

Por otro lado, cuando se trata de PCB, generalmente no es preferible a los sumideros. De hecho, puede fabricarlos rápidamente, pero un orificio avellanado conserva la suavidad del tablero. Además, no interferirá con la alineación del diseño de la placa de circuito. La figura 2 muestra a un trabajador sujetando una placa de circuito impreso con un tornillo.

No obstante, si desea una instalación más fuerte de su PCB, entonces debe perforar un orificio escariado. Dado que no te preocupa ahorrar espacio ni suavizar el diseño. Los agujeros avellanados son en su mayoría lo suficientemente grandes como para admitir accesorios de enchufe. Por lo tanto, puede obtener una colocación más segura con sus tornillos.

Entonces, estos fueron algunos ejemplos de dónde puede usar agujeros avellanados o avellanados. En la siguiente sección, explicaremos rápidamente cómo puede perforar tales agujeros.

3. Seleccione agujeros de avellanado frente a avellanados, debe tenerse en cuenta

3.1 Información requerida para perforar agujeros avellanados

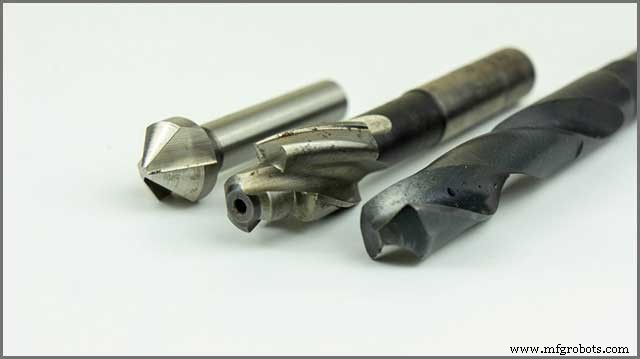

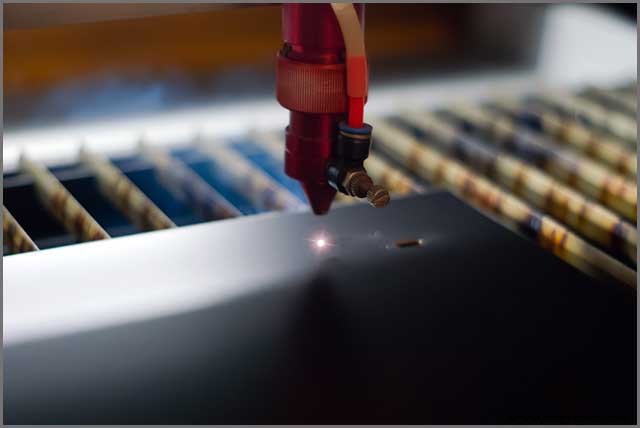

Puede taladrar orificios con una herramienta de corte avellanado, como se muestra en la Figura 3. La primera herramienta del lado izquierdo es una herramienta de corte avellanado. Necesitará los siguientes datos para perforar estos agujeros con precisión:

1. ¿Cuál debe ser el ángulo de perforación? La Figura 4 muestra ejemplos de diferentes ángulos de perforación.

2. ¿Cuál debería ser el diámetro significativo? Es el ancho del agujero en la superficie de la PCB.

3. ¿Cuál debería ser su profundidad?

4. ¿Dónde está el fregadero en el tablero? ¿En la parte inferior o superior?

5. ¿Cuál debería ser el diámetro final del eje del agujero?

6. ¿Necesita que la barra y el fregadero no estén enchapados o enchapados?

3.2 Información requerida para taladrar agujeros escariados

La herramienta de corte central en la Figura 3 es un abocardado, y es para taladrar estos agujeros. Ahora, la información que necesita es similar a la de los agujeros avellanados, excepto por el requisito del ángulo. Los lados del agujero siempre son paralelos entre sí, por lo que no es necesario mencionar el ángulo. Solo necesitará la siguiente información.

1. El diámetro mayor requerido.

2. La profundidad requerida del agujero.

3. ¿Dónde está el orificio en la PCB?

4. ¿Deberían el eje y el orificio ser revestidos o no revestidos?

5. El diámetro final del eje del orificio.

Entonces, así es como puede perforar con precisión agujeros avellanados y escariados en una PCB. La figura 5 muestra una herramienta de corte que perfora un orificio escariado en el lado izquierdo. El agujero avellanado está en el lado derecho.

En la siguiente sección, mencionaremos cómo puede simbolizar agujeros avellanados y avellanados.

4. Representación de símbolos de avellanado frente a agujeros abocardados

A los diseñadores les resulta más conveniente usar símbolos para un término en lugar de deletrearlo como un todo. Por lo tanto, también existen símbolos de agujeros avellanados y escariados. La letra “V” representará un agujero avellanado. La razón para elegir este símbolo es que un agujero avellanado se parece a la letra "V" desde un lado. La Figura 6 muestra este símbolo.

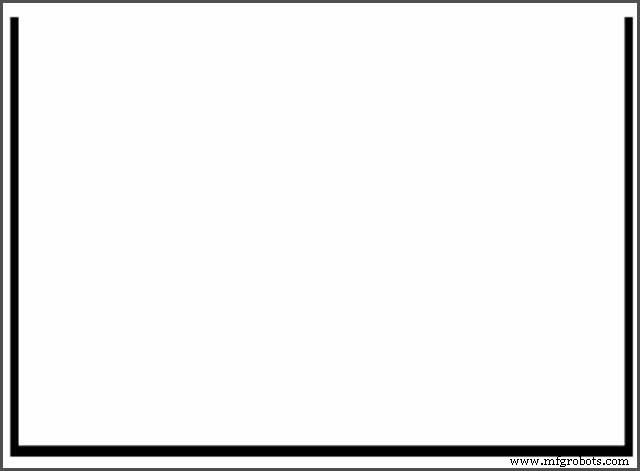

El símbolo de escariado es como un cuadrado incompleto y está abierto desde arriba. La Figura 7 demuestra este símbolo. Una vez más, este símbolo se eligió mirando los agujeros avellanados desde el lateral.

Por lo tanto, los diseñadores usan estos dos símbolos con fines de perforación. El diámetro del logotipo muestra qué tan profundo o ancho debe ser el agujero. Los constructores o expertos interpretan estos símbolos para realizar las operaciones de fijación de avellanado o avellanado.

En la siguiente sección, le informaremos sobre las aplicaciones de PCB de los agujeros avellanados y avellanados.

5. Aplicaciones de PCB de Countersink vs Counterbore

Una placa de circuito impreso con un orificio avellanado le proporcionará una colocación limpia. Por lo tanto, es perfecto para dispositivos pequeños en los que necesitará un ajuste perfecto. Los ejemplos de pequeños electrodomésticos incluirán pequeños dispositivos portátiles y teléfonos móviles.

Por otro lado, la placa de circuito impreso con orificios escariados ofrece seguridad y ajuste perfecto. Por lo tanto, puede usarlo en dispositivos electrónicos y lavadoras. Nosotros, aquí en WellPCB, también proporcionamos taladros avellanados y abocardados. Debe realizar un pedido en nuestro sitio web y nos pondremos en contacto con usted.

Entonces, estos fueron algunos ejemplos de dónde puede usar PCB con un avellanado y orificios avellanados.

Conclusión

Los diseñadores no están familiarizados con el hecho de que existen tipos particulares de orificios para fijar sus PCB. No están seguros de cuál es la mejor manera de unir varios materiales a sus placas de circuito impreso y viceversa. Por lo tanto, este artículo ha explicado todo lo relacionado con los agujeros avellanados y escariados.

Los ingenieros ahora sabrán cómo pueden instalar con precisión sus PCB en un dispositivo. Ahora, sabrá cuándo usar estos agujeros y cómo perforarlos. Estamos seguros de que le hemos hecho la vida mucho más cómoda, ¿no es así? Aún así, si tienes alguna duda, no dudes en preguntarnos en cualquier momento. Nuestro equipo de especialistas siempre está listo para ayudarlo en todo lo que pueda.
