Códigos de resistencias SMD:cómo encontrar el valor de las resistencias SMD

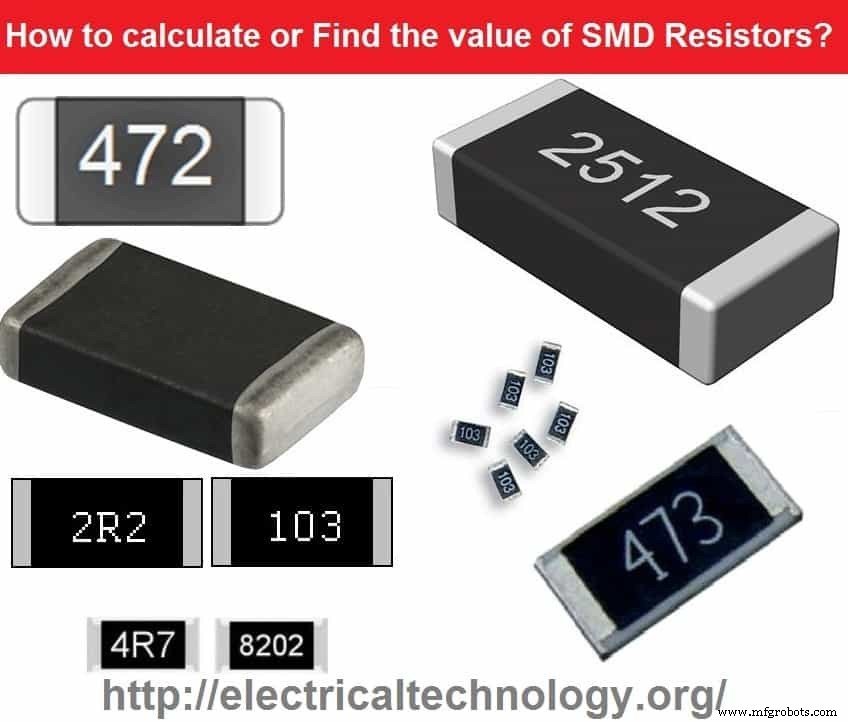

¿Cómo calcular y encontrar el valor de las resistencias SMD y EIA-96 SMD?

Resistencia SMD:tecnología de montaje en superficie

Resistencia SMD significa "Dispositivo de montaje en superficie" (Extraído de SMT =Tecnología de montaje en superficie) Resistencia. Estos pequeños chips están marcados con códigos de tres (3) o cuatro (4) dígitos que se denominan códigos de resistencia SMD para indicar sus valores de resistencia.

A continuación se muestran algunas funciones que ayudan a conocer el valor exacto de una resistencia SMD al ver los códigos de caracteres impresos en esos pequeños chips.

Publicaciones relacionadas:

• Cómo encontrar el valor de la resistencia quemada (mediante tres métodos prácticos)
• Cómo calcular el valor de la resistencia para LED (con diferentes tipos de circuitos de LED)

Lectura de códigos de resistencia SMD de 3 dígitos

• Los primeros dos (2) dígitos o números indicarán los dígitos o números significativos.
• El tercero será un multiplicador (en potencia de diez, es decir, 10^ algo) y luego se debe multiplicar por los primeros dos (2) dígitos o números significativos o el tercero indicará cuántos ceros se deben agregar al primeros Dos (2) dígitos o números significativos.
• La letra "R" se usa para el punto decimal "." es decir, 1,1 Ω =1R1 Ω
• Las resistencias por debajo de 10 ohmios (Ω) no tienen multiplicador.

Ejemplos de códigos de resistencia SMD de 3 dígitos

250 =25 x 10 ⁰ =25 x 1 =25 Ω (Esto es solo y solo 25Ω no 250 Ω)

100 =10 x 10 ⁰ =10 x 1 =10 Ω

721 =72 x 10 ¹ =72 x 10 =720 Ω

102 =10 × 10 ² =10 x 100 =1000Ω o 1kΩ 915 =91 x 10 ⁵ =91 x 100000 =9 100 000 Ω =9,1 MΩ

4R7 =4,7Ω

R12 =0,12 Ω

Publicaciones relacionadas:

• Valor requerido de resistencia para la calculadora de circuito de LED
• Calculadora de valor más cercano de resistencia estándar

Lectura de códigos de resistencia SMD de 4 dígitos

No hay nada nuevo sino el mismo método para leer el valor de las resistencias SMD como se mencionó anteriormente para los gallos SMD de 3 dígitos. La única diferencia es que con los números significativos. En resumen, en el método anterior, los primeros dos dígitos indican números significativos, mientras que en este método, los primeros tres dígitos o números mostrarán los números significativos. Veamos cómo hacerlo.

• Los primeros tres (3) dígitos o números indicarán los dígitos o números significativos.
• El cuarto será un multiplicador (en potencia de diez, es decir, 10^ algo) y luego debe multiplicarse por los primeros dos (3) dígitos o números significativos o el cuarto indicará cuántos ceros se deben agregar al primeros Dos (2) dígitos o números significativos.
• La letra "R" se usa para el punto decimal "." es decir, 11,5 Ω =11R5 Ω (resistencias SMD de 4 dígitos (serie E96).
• Las resistencias por debajo de 10 ohmios (Ω) no tienen multiplicador.

Lea también:Resistencia y tipos de resistencias

Ejemplos de códigos de resistencia SMD de 4 dígitos

2500 =250 x 10 ⁰ =250 x 1 =250 Ω (Esto es solo y solo 250Ω, no 2500 Ω)

1000 =100 x 10 ⁰ =100x 1 =100 Ω

7201 =720 x 10 ¹ =720 x 10 =7200 Ω o 7,2 kΩ

1001 =100 × 10 ¹ =100 x 10 =1000 Ω o 1kΩ

1004 =100 × 10 ⁴ =100 x 10000 =1000 000 Ω o 1 MΩ

R102 =0,102 Ω (resistencias SMD de 4 dígitos (serie E96)

0R10 =0,1 x 10 ⁰ =0,1 x 1 =0,1 Ω (resistencias SMD de 4 dígitos (serie E24)

25R5 =25,5Ω (resistencias SMD de 4 dígitos (serie E96))

Lectura de códigos de resistencia SMD EIA-96

El método de marcado de códigos de resistencia SMD EIA-96 es un nuevo método que apareció en el 1 % de todas las resistencias SMD. Consta de códigos de 3 caracteres.

A continuación se muestran las reglas a seguir para conocer el valor de las resistencias SMD EIA-96.

• Los primeros dos (2) dígitos o números indicarán los dígitos o números significativos
• La tercera "Letra" es un multiplicador (en potencia de diez, es decir, 10^ algo) y luego debe multiplicarse por los primeros dos (2) dígitos significativos.
•  Debe seguir los códigos de la Tabla (1) y (2).

A continuación se muestra la tabla (1) para mostrar los valores multiplicadores de diferentes letras utilizando el sistema de codificación EIA-96 para códigos de resistencia SMD.

Tabla (1)

Letras	Multiplicadores
Z	0,001
R o Y	0.01
S o X	0.1
A	1
B o H	10
C	100
D	1000
E	10000
F	100000

Además, observe los ejemplos de lectura de códigos de resistencia SMD EIA-96 para ver la importancia del uso de la tabla (2)

Tabla (2 )

Código	Valor	Código	Valor	Código	Valor	Código	Valor
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Ejemplos de códigos de resistencia SMD EIA-96

• 01F =     10M
• 01E =     1MΩ
• 01C=     10 kΩ
• 01B =   1kΩ
• 01A =   100Ω
• 01X =   10Ω
• 01Y =   1Ω
• 66X =475 x 0,1 =47,5 …→ (en la tabla (2), 66 =475 y en la tabla (1), X =0,1, por lo que 475 x 0,1 =47,1Ω)
• 85Z =750 x 0,001 =0,75 Ω → (en la tabla (2), 85 =750 y en la tabla (1), Z =0,001, por lo que 750 x 0,001 =0,75 Ω)
• 36H =232 x10 =2320Ω =2,32kΩ → (en la tabla (2), 36 =232 y en la tabla (1), H =10, por lo que 232 x 10=2,32kΩ)
