Fundamentos de mecanizado:Introducción a los tornos

Nuestra serie de conceptos básicos de mecanizado se creó para ayudarlo a refrescar sus conocimientos de CAM, ya sea que trabaje en un taller de máquinas o recién esté comenzando. Cada episodio está alojado por uno de nuestros maquinistas internos y proporciona una descripción detallada de una herramienta/proceso. En la última edición, cubrimos las herramientas de fresado. Aquí tenemos una introducción a los tornos, donde aprenderá cómo funcionan los tornos, en qué se diferencian de las fresadoras, cuándo usar un torno frente a una fresadora y cómo usarlos con Fusion 360.

En este video, repasamos los tornos, que son un poco diferentes a las fresadoras. En una fresadora, la herramienta de corte gira y la pieza se mueve debajo de ella. En un torno, sin embargo, la pieza gira muy rápido y la herramienta se mueve a lo largo de la pieza. Los tornos son realmente eficientes y pueden eliminar mucho material muy rápidamente.

Sin embargo, la desventaja de los tornos es que crean componentes perfectamente cilíndricos, lo que no es ideal para todos los proyectos. Siempre recomendamos hacer una investigación exhaustiva sobre qué máquina es mejor para su pieza. ¿Necesita una fresadora que cree formas libres o necesita un torno para crear formas cilíndricas de manera muy eficiente?

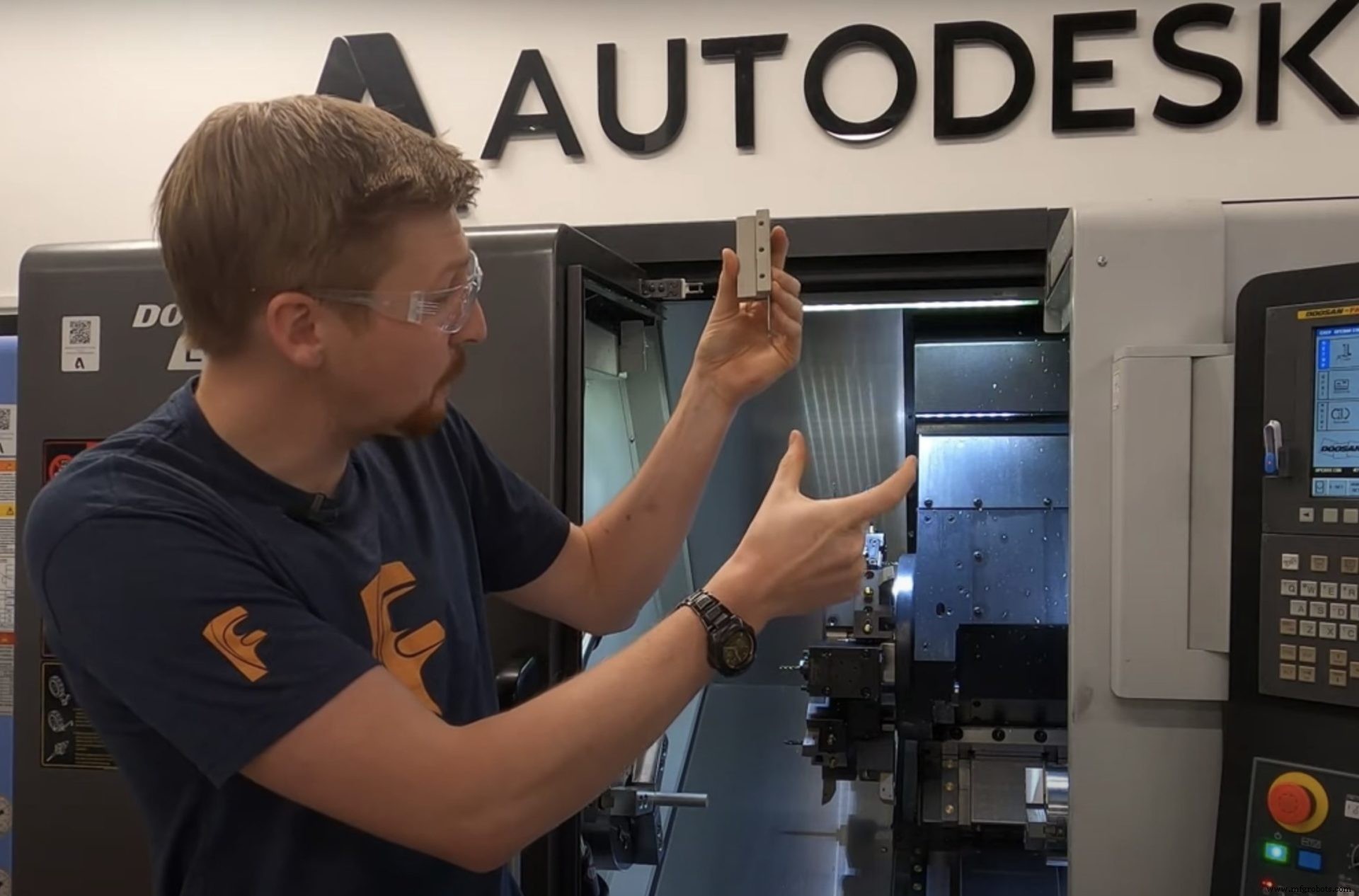

En la fresadora teníamos un tornillo de banco que sujetaba la pieza. En un torno, tenemos algo llamado mandril en su lugar. Este torno funciona hidráulicamente, por lo que para comenzar, coloque sus palanquillas de material y luego presione el pedal. Ahora el material es sólido dentro de la máquina, por lo que puede comenzar a usar las herramientas para cortar. Como puedes imaginar, hay una gran variedad de herramientas para elegir con tornos. Por ejemplo, hay herramientas de torneado de propósito general que pueden ir en diferentes orientaciones.

Las herramientas se ubican en lo que se llama una torreta, y pueden ubicarse en diferentes orientaciones; usted elige la orientación según lo que sea mejor para su pieza específica. Esta torreta cuenta con 10 estaciones, por lo que podemos buscar y usar las mejores estaciones para las mejores orientaciones. También tienes 10 oportunidades para poner el mejor conjunto de herramientas para hacer tu camino de la manera más eficiente.

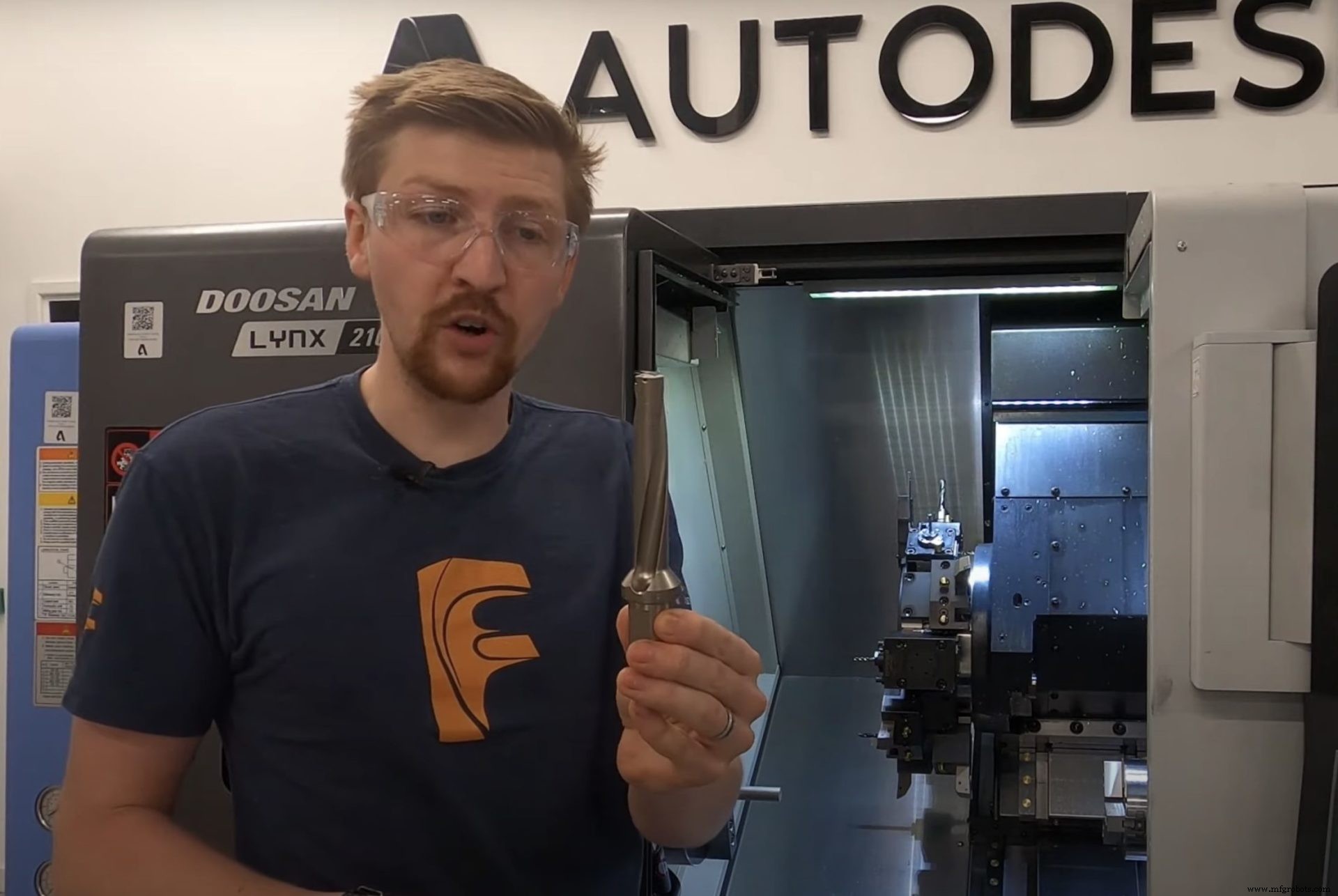

También tenemos taladros, el taladro que se muestra arriba se llama taladro en U. Tiene insertos de carburo de tungsteno incorporados. Normalmente lo tenemos montado en una orientación horizontal, y lo movemos en el camino para crear agujeros de gran diámetro muy rápidamente.

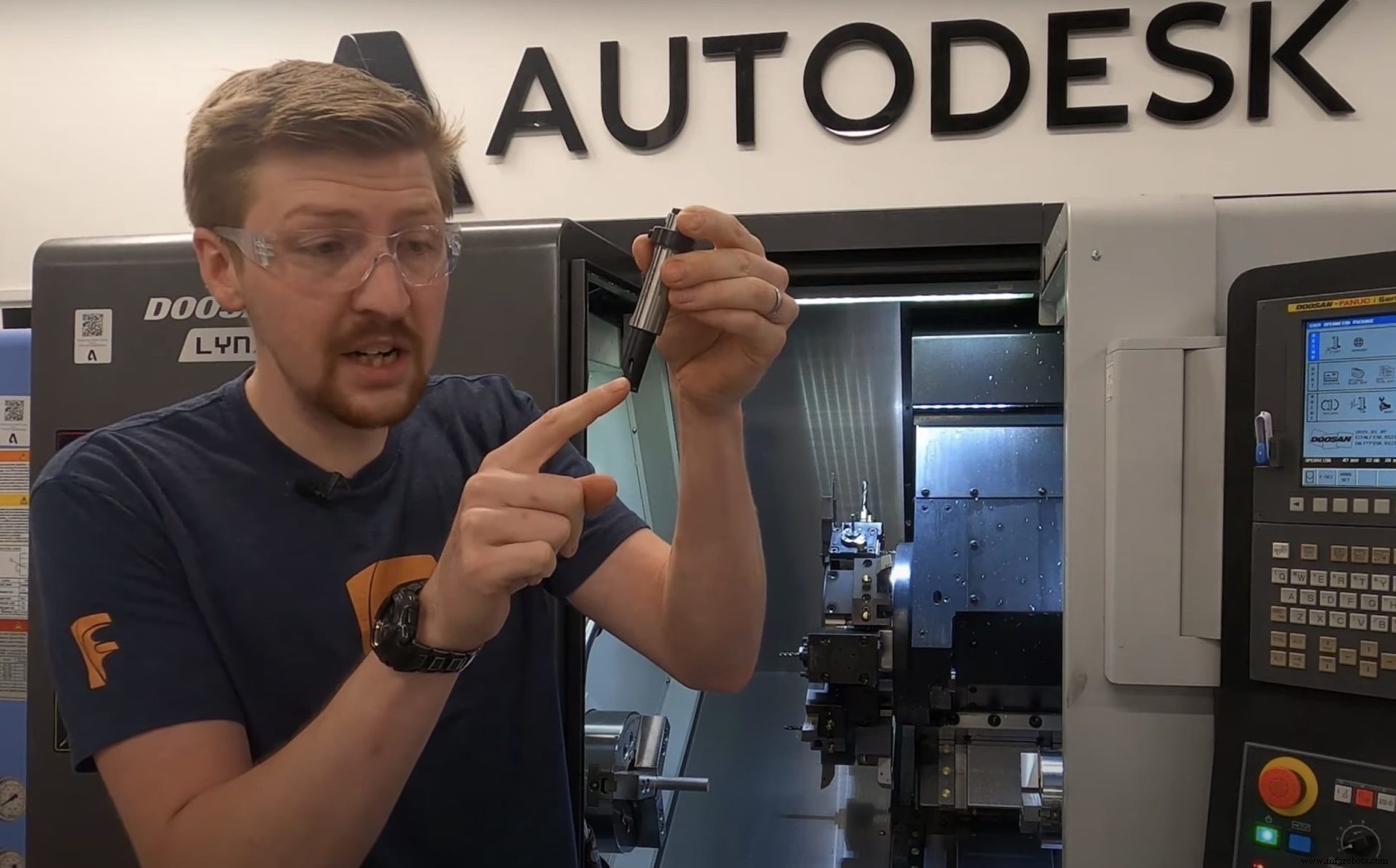

La imagen de arriba es una herramienta de ranurado, que tiene una punta muy pequeña que se coloca en la máquina. Crea ranuras en la pieza, lo cual es genial para cosas como ranuras para juntas tóricas o cualquier otra cosa en la que necesite colocar una ranura interna o externa en su pieza.

Finalmente, echamos un vistazo a una cuchilla de tronzar. Los tornos son brillantes en la producción en masa. Una vez que haces una parte, puedes entrar con esta hoja, moverla hacia abajo y quitar completamente el componente de las palanquillas. Luego mueve su stock más lejos de las mordazas y luego hace otra parte. Es una herramienta realmente útil.

Como puede imaginar, hay muchos otros tipos de herramientas que puede usar; estas son solo algunas de las básicas. Entonces, esta configuración completa incluye el husillo y la torreta con todas nuestras herramientas, y la torreta gira para colocar la herramienta correcta contra nuestra pieza.

Este torno es un torno de 3 ejes, por lo que es bastante complejo. Muchos tornos son solo de 2 ejes, por lo que solo tienen un eje Z y un eje X. Esos son los únicos dos ejes que necesita para hacer una pieza cilíndrica. Ahora, nuevamente, este es un torno muy complejo, por lo que también tenemos un eje Y que lleva la herramienta en una dirección específica. Eso es porque esto no es solo un torno, también es una fresadora.

Debido a que esta máquina debe usarse principalmente como un torno, pero tiene la capacidad de una fresadora, esta máquina en particular se llama torneado. El torneado es la operación principal y el fresado es una operación secundaria. Si fuera al revés, si se construyera como una fresadora con capacidades adicionales en un torno, sería una máquina torno-fresadora. De nuevo, debe elegir qué máquina es mejor para sus componentes.

Estén atentos:después de este episodio sobre herramientas de fresado, publicaremos episodios de conceptos básicos de mecanizado semanalmente. Los temas futuros incluyen posprocesadores, tipos de trayectorias, código NC, sistemas de coordenadas de trabajo y más.
