Cómo elegir la configuración correcta de la máquina de 5 ejes

Una máquina de 5 ejes puede ser una gran inversión para muchos talleres. En esta publicación, explicaré cómo elegir la configuración de máquina de 5 ejes correcta para sus aplicaciones. Hay tres tipos principales de configuración de máquina de 5 ejes, dependiendo de "dónde" ocurran las rotaciones de los ejes. Para hacer más claro el resto del artículo, primero explicaré cómo funcionan los ejes giratorios en una máquina herramienta.

Ejes lineales y de rotación

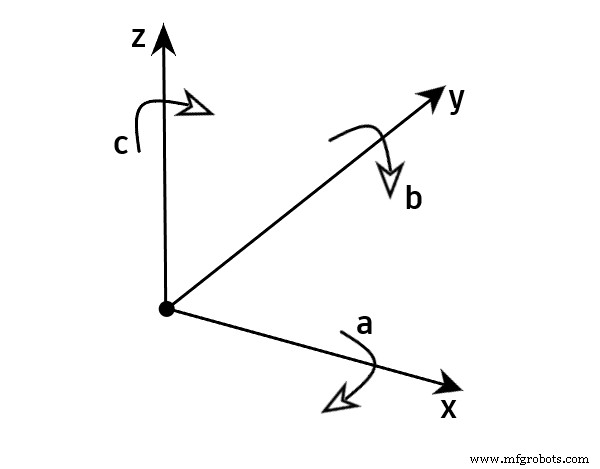

Miremos la imagen de arriba. Los movimientos lineales están representados por los ejes X, Y y Z. A estos ejes lineales corresponderán, respectivamente, tres ejes de rotación:A, B y C. Si te cuesta recordar qué eje de rotación gira alrededor de cuál lineal, piensa que ambos van en orden alfabético. Entonces, el eje A gira alrededor del eje X, B alrededor de Y y C alrededor de Z. Simple, ¿verdad? Solo recuerde que solo 2 ejes rotarán en una máquina de 5 ejes. Veamos ahora los tres tipos más comunes de configuración de máquina de 5 ejes.

Configuración de máquina Mesa-Mesa de 5 ejes

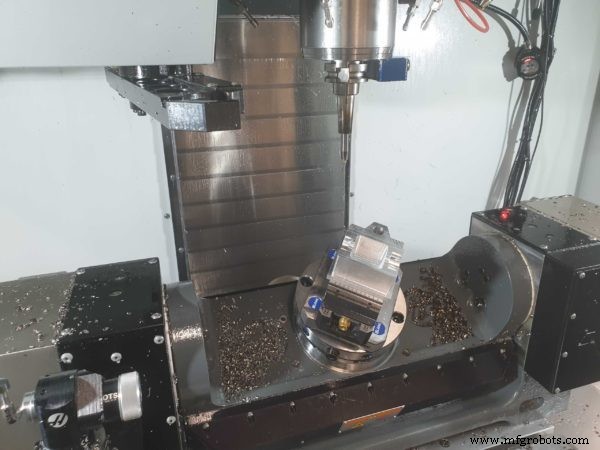

En esta configuración de máquina de 5 ejes, ambas rotaciones ocurren en la mesa, mientras que el cabezal no gira en absoluto. Esta configuración ofrece varias ventajas sobre otros tipos de máquinas de 5 ejes. De hecho, debido a su diseño, puede ser más adecuado para mecanizar regiones socavadas, ya que la bancada de la máquina normalmente puede girar más que el cabezal. Además, como el cabezal nunca gira, es más fácil imaginar la forma en que se realizarán los cortes al programar sus trayectorias en Fusion 360. Sin embargo, este diseño es menos adecuado para mecanizar componentes pesados/muy grandes, ya que la mesa no puede soportar demasiado peso. . Puede ver un ejemplo de una máquina de mesa en la imagen a continuación. Es una Haas VF-2SS, una de las máquinas del Centro de Tecnología de Birmingham.

Configuración de máquina de 5 ejes Head-Head

Como probablemente pueda adivinar por su nombre, esta configuración de máquina de 5 ejes presenta ambos ejes de rotación en su cabeza. Volviendo a la consideración de peso que hice en el párrafo anterior, esta configuración permite mecanizar piezas mucho más pesadas que una mesa-mesa. De hecho, la mesa puede soportar el peso del tocho sin poner en peligro la precisión de los ejes de rotación. Otro beneficio de esta configuración es que permite la utilización de herramientas de corte más cortas. De hecho, con otras configuraciones, a veces la distancia cada vez mayor entre el husillo y la pieza (girada) obliga a los maquinistas a utilizar herramientas más largas de lo necesario.

Mesa de cabecera Configuración de máquina de 5 ejes

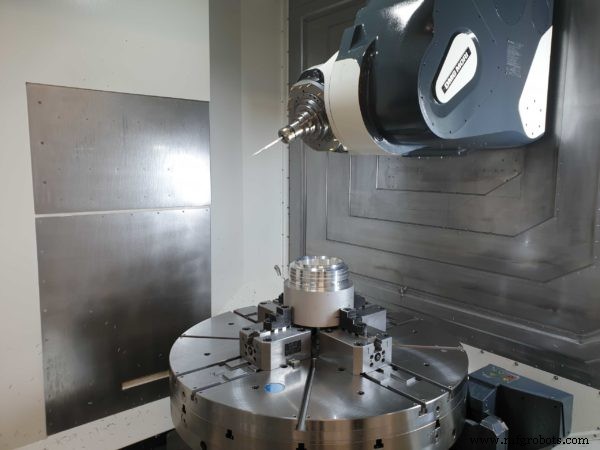

Veamos ahora la última configuración, máquinas de mesa principal. En este caso, el cabezal y la mesa realizan cada uno una de las dos rotaciones necesarias. Este tipo de máquinas pueden ser mucho más versátiles que las dos enumeradas anteriormente. La mesa, donde ocurre la rotación del eje C, tiende a ser bastante grande y robusta en esta configuración. Esto permite mecanizar piezas más pesadas sin ningún problema con la precisión de los ejes de rotación. Además, como la mesa suele ser espaciosa, esta configuración permite colocar varias piezas en la bancada de la máquina al mismo tiempo, si es necesario. Puede ver un ejemplo de esta configuración en la siguiente imagen. La máquina es una DMG Mori DMU 125 P duoBLOCK.

Conclusión

Sé que el mecanizado de 5 ejes puede sonar complicado para los recién llegados, pero espero que esta publicación haya facilitado la comprensión de la diferencia entre las configuraciones de máquinas de 5 ejes. Si nunca ha utilizado la funcionalidad de 5 ejes dentro de Fusion 360, eche un vistazo a nuestro portal de aprendizaje para obtener más información. Si nunca ha probado Fusion 360, descargue una prueba gratuita en este enlace.
