Cámara y seguidor
Cámara y seguidor son un par de enlaces superiores que se utilizan para mover enlaces de forma directa o periódica. Se utiliza para disminuir el grado de error. En el siglo III, el dispositivo conocido como leva fue producido por autómatas helenísticos accionados por agua.
Además, el dispositivo se encontró en el diseño de al-Jazari en el siglo IV. Los mecanismos de levas y seguidores se utilizan principalmente en el motor de combustión interna para operar las válvulas.
Además, los ingenieros suelen utilizar el mecanismo como parte del sistema de cronometraje I.C.Es. Aunque, el mecanismo de seguidor de leva se emplea en la industria automotriz para operar bombas de combustible.
Este mecanismo está formado por la combinación de tres miembros, un miembro impulsor llamado leva, un marco que sujeta la leva y el seguidor, el seguidor es controlado por el marco y, finalmente, el miembro impulsado se denomina seguidor.
¿Qué es Cam?
La leva es una parte giratoria que proporciona un movimiento alternativo u oscilante al seguidor por contacto directo. Esta parte se utiliza esencialmente para cambiar el movimiento de rotativo a lineal.
Es una parte de una máquina, es decir, una rueda eléctrica giratoria o un eje que golpea una palanca en varios puntos de su trayectoria circular. Es ampliamente utilizado en un martillo de vapor como un simple diente para transformar pulsos de potencia en martillo de vapor.
Tipos de cámaras
Los siguientes son los tipos de cámaras, que se explican a continuación:
- Según la forma de la leva
- Cuña o leva plana
- Leva de disco o placa
- Cámara en espiral
- Leva cilíndrica
- Leva en forma de corazón
- Cámara de traducción
- Cámara de caída de caracol
- Cámara conjugada
- Leva globoide
- Leva esférica
- Según el movimiento seguidor de la leva
- Subir volver subir
- Permanencia subir permanencia volver permanencia
- Permanencia subida retorno permanencia
- Según la forma de la restricción del seguidor
- Leva de resorte precargada
- Cámara de gravedad
- Leva de conducción positiva

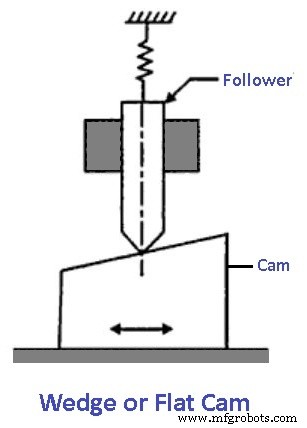

1. Cámara en cuña o plana
La cuña o leva plana tiene forma recta para proporcionar un movimiento específico de los seguidores.

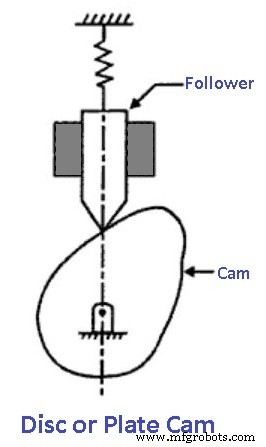

2. Leva de disco o placa
La leva de disco o placa no tiene forma recta para dar un movimiento específico al seguidor.

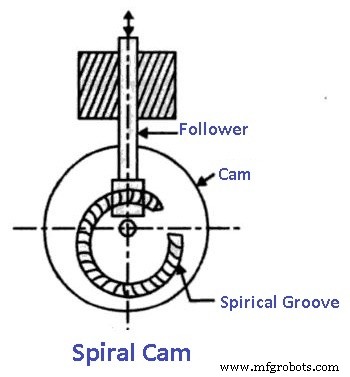

3. Leva espiral
En la leva en espiral, consiste en un contorno de ranura semicircular o en forma de espiral, la leva se desplaza en un movimiento alternativo y el seguidor se mueve perpendicularmente al eje de la leva.

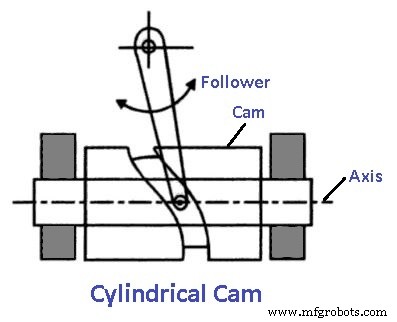

4. Leva cilíndrica
En leva cilíndrica, consiste en una ranura en una superficie cilíndrica y el seguidor se mueve sobre una superficie cilíndrica paralela al eje del cilindro.

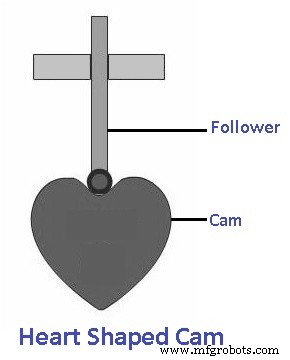

5. Cámara en forma de corazón
La leva en forma de corazón parece un corazón asimétrico. Se utiliza esencialmente para girar un eje para mantener la leva en una posición definida por la presión de un rodillo.

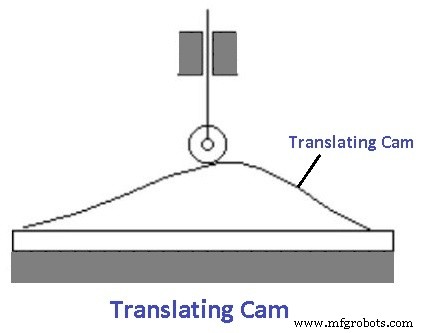

6. Cámara traductora
La leva de traslación consta de una ranura o placa de contorno y su seguidor oscila delante de la placa. La ranura o placa irregular especifica el movimiento del seguidor.

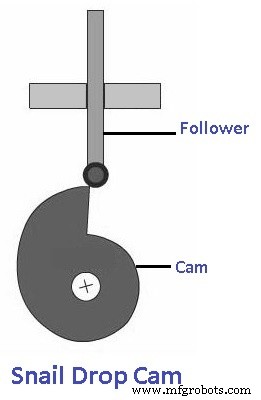

7. Cámara de caída de caracol
La leva de caída de caracol se utiliza, por ejemplo, en un reloj de cronometraje mecánico, de modo que el sistema de avance diurno podría funcionar exactamente a la medianoche e involucrar a un seguidor durante más de 24 horas junto a la leva en una trayectoria en espiral.
Que terminó con un corte brusco. El seguidor se desplegará y activará el avance del día.
8. Cámara conjugada
La leva conjugada tiene un mecanismo con dos rodillos oscilantes separados. Los seguidores como dispositivo de medición de la conjugación. Cuando la leva gira, el cambio del ángulo subóptimo entre los dos brazos seguidores puede indicar la variación de los errores del perfil de la leva.

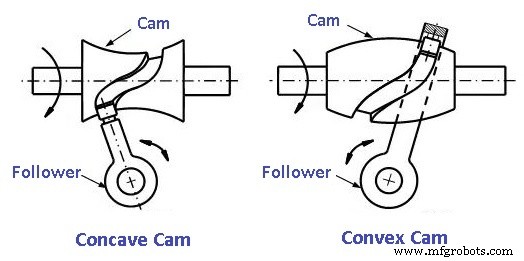

9. Leva Globoidal
En términos de forma, la leva globoidal es una de las levas más complejas. Las superficies de trabajo de las levas globoidales son las superficies de contacto con las superficies de los rodillos.
10. Leva esférica
Los mecanismos de levas esféricas son una alternativa a los engranajes cónicos, ya que proporcionan menos juego y menos pérdidas por fricción.
¿Qué son los Seguidores?
El seguidor es un elemento giratorio u oscilante de una máquina que sigue el movimiento de la leva por contacto directo. Cuando una leva se desplaza en movimiento alternativo, el seguidor se mueve paralelo al eje de la leva.
Es una parte de la máquina, que sigue principalmente una leva que puede alternar u oscilar en movimiento. Esto convierte el movimiento giratorio de la leva en movimiento alternativo u oscilante.
Tipos de seguidores
Los siguientes son los tipos de seguidores, que se describen a continuación,
- Según la forma del seguidor
- Seguidor de rodillos
- Seguidor de filo de cuchillo
- Seguidor de cara chata
- Seguidor esférico
- Según el movimiento del seguidor
- Seguidor alternativo
- Seguidor oscilante
- Según la línea de movimiento del seguidor
- Seguidor radial
- Seguidor compensado

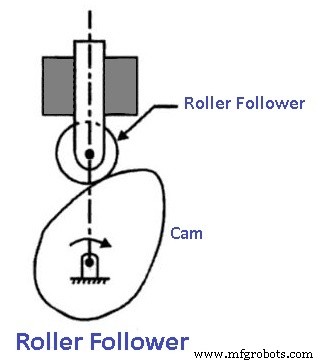

1. Seguidor de rodillos
El seguidor de rodillos se usa esencialmente en operaciones de alta velocidad porque mantiene un contacto suave con la superficie. Tiene menos desgaste que los otros seguidores.
2. Seguidor de filo de cuchillo
Este tipo de seguidores, está formado por una zona afilada de contacto con la leva. Es el más sencillo de todos los seguidores y como tal no se emplean seguidores en caso de aplicación rápida, ya que tiene un borde afilado.

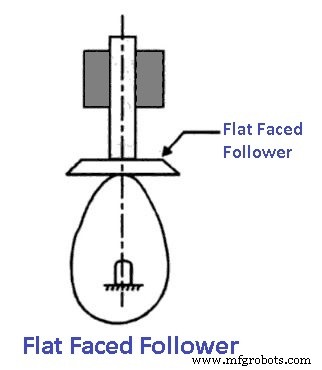

3. Seguidor de cara plana
El seguidor de cara plana parece una superficie plana con una leva irregular. En esto, la leva se utiliza cuando el espacio es limitado y este seguidor puede soportar más empuje. Este seguidor también se puede aplicar en una aplicación específica.

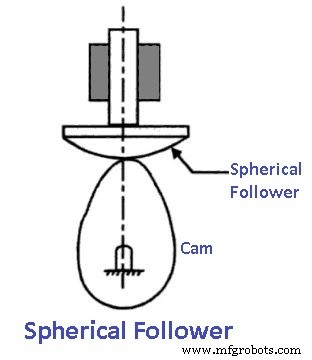

4. Seguidor esférico
El seguidor esférico consta de un seguidor curvo o regular, así como de una leva. Esta es una modificación de un seguidor de cara plana.
5. Seguidor alternativo
En este tipo de seguidor, a medida que gira la leva, el seguidor se mueve alternativamente o cambia a la guía.
6. Seguidor oscilante
El seguidor oscilante se coloca en un punto adecuado del marco y oscila, por lo que la leva provoca el movimiento giratorio.

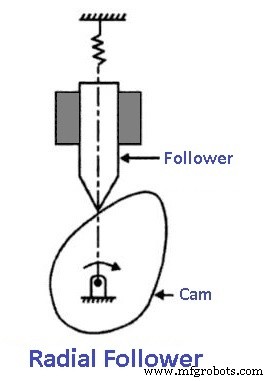

7. Seguidor radial
El seguidor radial se utiliza cuando la línea de movimiento del seguidor pasa por el centro de rotación del árbol de levas. Está en un movimiento alternativo.

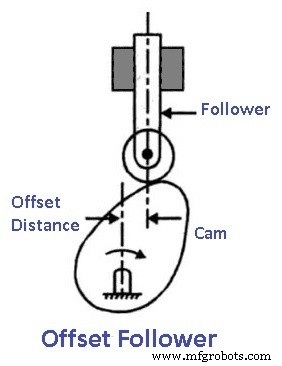

8. Seguidor compensado
El seguidor desplazado se utiliza cuando la línea de movimiento del seguidor está desplazada desde el centro de rotación del árbol de levas.
¿Cómo funcionan las cámaras y los seguidores?
Funcionamiento de la leva
La leva es un elemento mecánico que es una rueda giratoria alrededor del eje corto del seguidor. O, en palabras sencillas, la leva es un elemento mecánico que hace un movimiento alternativo, oscilante o lineal al seguidor.
La forma de la leva suele ser un círculo o eclipse ovalado o incompleto. Si un ingeniero considera una leva de forma ovalada, puede observar movimientos que crearán una carga externa, que es periódica para su ubicación.
Este enterramiento externo es muy útil y efectivo para tareas mecánicas que son periódicas. Las levas de cabeza simple y múltiple son los dos tipos de leva de cabeza.
Funcionamiento del seguidor
Un seguidor es un elemento mecánico con respecto al cual la leva gira en un movimiento oscilante o circular. El seguidor evita los empujones y tirones de la leva. Los seguidores se utilizan para transferir el movimiento a la parte de la máquina requerida.
El mecanismo de las levas y los seguidores depende el uno del otro. El seguidor gira en un arco circular o oscilante.
El mecanismo de levas y seguidores es necesario para el campo de la ingeniería y tiene muchas funciones diferentes para diferentes máquinas.

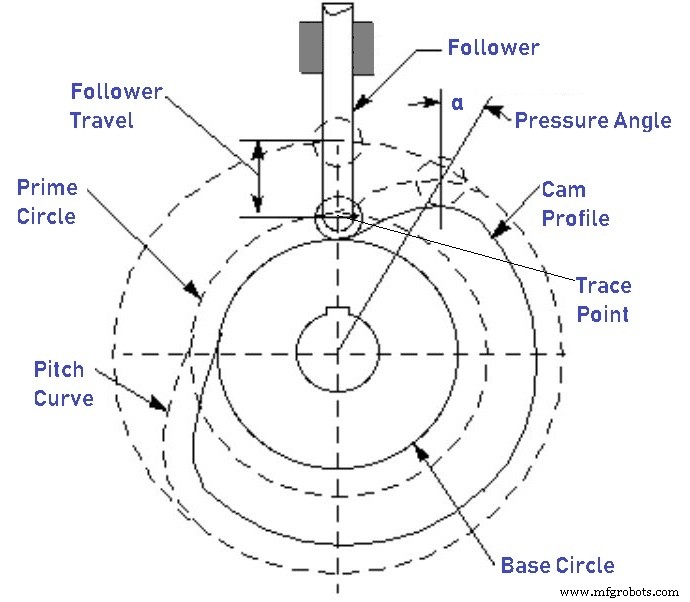

Nomenclatura o Terminología de Cam
Los siguientes son los términos utilizados en la terminología de cam:
- Perfil de cámara
- Círculo base
- Curva de tono
- Punto de rastreo
- Ángulo de presión
- Punto de tono
- Círculo de tono
- Primer círculo
1. Perfil de cámara
El perfil de leva es el área de superficie de una leva donde se encuentra el seguidor.
2. Círculo base
Este es el círculo más pequeño del perfil de la leva formado a partir de la rotación central de la leva.
3. Curva de tono
Se crea una curva de paso cuando asumimos que la leva está bien y el punto de seguimiento del seguidor gira alrededor de la leva.
4. Punto de rastreo
Con la ayuda de un punto de rastreo, podemos detectar el perfil de la leva.
5. Ángulo de presión
Se crea un ángulo de presión entre la curva normal a la de paso y la línea de movimiento del seguidor.
6. Punto de lanzamiento
El punto de cabeceo es un punto donde el ángulo de presión es máximo.
7. Círculo de tono
El círculo de paso pasa por el punto de paso.
8. Círculo principal
Un círculo principal es un círculo, que se dibuja desde la tangente a la curva de tono y es concéntrico al círculo base.
¿Por qué necesita cámaras y seguidores?
En el departamento de ingeniería mecánica, el mecanismo de leva y seguidor representa un papel importante para lograr una distribución uniforme de las fuerzas en un solo elemento de la máquina.
Un ingeniero puede lograr un movimiento espontáneo conectando un rodillo cilíndrico a un elemento de la máquina. La leva y los seguidores se pueden utilizar en elementos de máquina con el tamaño y forma de la tuerca. Además, se pueden encontrar variedades de movimientos lineales usando este mecanismo.
Además, el mecanismo de levas y seguidores puede absorber una gran cantidad de impacto debido al mayor espesor en comparación con otros rodamientos, lo que aumenta la eficiencia mecánica del elemento de la máquina.
Además, este mecanismo es completamente versátil ya que se puede aplicar en una máquina de refrescos o en aplicaciones aeronáuticas. Además, también se utiliza en cintas transportadoras.
Sin embargo, los seguidores planos se usan comúnmente para operar las válvulas de un motor, mientras que los seguidores de rodillos se usan en motores estacionarios y de aceite.
¿Dónde se usaron las cámaras y los seguidores?
Las siguientes son las aplicaciones de leva y seguidor:
- La leva y el seguidor se utilizan en el motor i.c. para cerrar y abrir la válvula de salida y la válvula de admisión.
- También se utiliza como sistema hidráulico. Porque el mecanismo depende de la presión del fluido.
- La leva y el seguidor se emplean en maquinaria de impresión para serigrafía. Empujar ayuda a tomar la posición donde se realizará la impresión y tirar ayuda a imprimir en ella.
- Este mecanismo también es útil en máquinas textiles para coser y tirar de la tela con un solo empujón para ejecutar la confección.
- Utilizado en piezas de tornillo de maquinaria y tipos de maquinaria de corte de engranajes.
- La leva y el seguidor también se aplican en tornos automáticos y de reloj de pared.
Conclusión
Cámara y seguidor tienen una amplia gama de aplicaciones en las industrias manufactureras. He cubierto todos los tipos de leva y seguidor con diagramas, pero aún así, si tiene alguna pregunta sobre este tema, puede preguntarme en los comentarios.
