¡No se deshaga de sus viejas cápsulas de vacío CNC!

No se deshaga de sus viejas ¡Cápsulas de vacío CNC!

Un poco de trasfondo:

Los centros de mecanizado CNC se están volviendo cada vez más indispensables para la industria de procesamiento de madera y los talleres de carpintería. Son multifuncionales, que pueden ejecutar los diversos pasos de mecanizado en las piezas de trabajo, como enrutamiento, perforación, separación, medición, procesamiento 3D, etc. Los materiales de madera, como madera contrachapada, tableros de partículas o paneles de MDF, se pueden fresar, aserrar o lijar automáticamente y en producción en serie. El material se puede hacer en diferentes formas, tamaños y espesores. El centro de mecanizado CNC para carpintería ofrece buenas soluciones para la fabricación de muebles, escaleras, puertas, ventanas, accesorios interiores y otros componentes de muebles. Brinda una gran comodidad a los fabricantes de muebles y mejora la productividad y la eficiencia. Cada vez más fabricantes eligen centros de procesamiento NC.

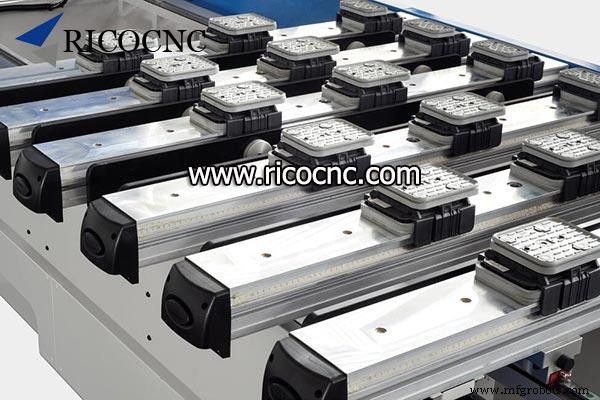

Está bien. ¡Ahora vayamos al grano! La vaina de vacío CNC es la parte del sistema de sujeción de piezas de trabajo del centro de procesamiento CNC con una mesa de consola o una mesa simple. Se aplican para centros de mecanizado CNC, enrutadores CNC y son adecuados para procesar componentes de tamaño pequeño y alta precisión, y también pueden soportar el mecanizado lateral. Utilizando la tecnología de sujeción por vacío, las cápsulas de vacío para CNC se aplican a la parte inferior de las piezas de trabajo para sujetarlas de forma segura en su lugar. Puede tener losas elevadas de la mesa permitiendo trabajar como taladrar o mecanizar cantos con un sistema de aspiración por vacío.

Por lo tanto, la cápsula elevada del enrutador CNC es una parte vital para la cápsula CNC y centro de mecanizado ferroviario. Sin embargo, como resultado de la sujeción continua de la pieza de trabajo, inevitablemente se desgasta. Además, las vainas de sellado CNC se dañan fácilmente con las herramientas de corte durante el procesamiento debido a errores de operación y otros. Después de que están dañados, entonces, ¿qué debemos hacer? Tal vez dirá:¡deseche las ventosas viejas y compre una nueva! No estas equivocado. Pero tenemos mejores respuestas.

Las ventosas CNC constan de varios componentes. Eso significa que no necesariamente tiene que reemplazar toda la ventosa de vacío CNC. En el caso de daños menores, simplemente cambie la placa de succión o la junta de goma y repárelas rápidamente a una fracción del costo, lo que puede ahorrar el costo de sus repuestos.
Ahora tome 3 tipos de bloques de vacío CNC comunes para Ejemplos de centros de mecanizado PTP.

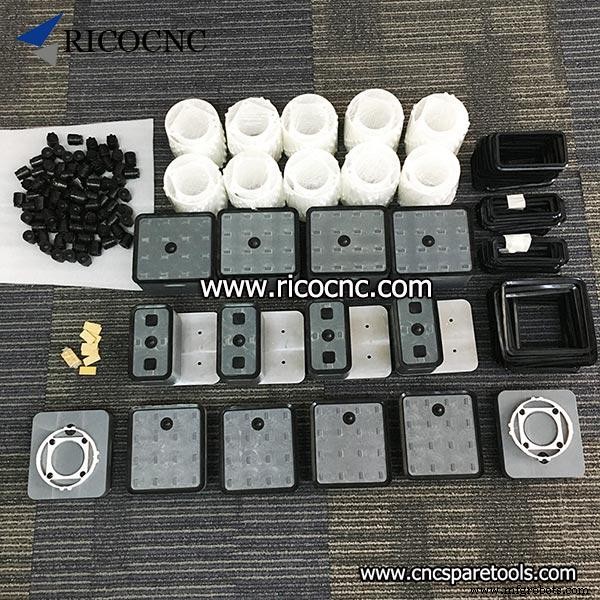

1. Pods de vacío Biesse CNC

Las cápsulas de repuesto de Biesse se utilizan ampliamente en el CNC de rieles y cápsulas de Biesse para Biesse ROVER GOLD, ROVER GOLD G, ROVER K SMART, ROVER A, ROVER SMART, ROVER M5, ROVER B, ROVER C.

Hay tres vainas de vacío Biesse de 29 mm, 48 mm y 74 mm de altura diferente y dos colores para la opción, color marrón y color gris. Las cápsulas Biesse de color marrón son muy utilizadas en las máquinas Biesse antiguas y las de color gris son muy utilizadas en las máquinas recientes.

Estas son las medidas disponibles de las mesas planas Biesse:
Cápsulas de vacío Biesse CNC de 74 mm:
Cápsula completa:132x146x74 mm
Media cápsula (tamaño 1/2):132x75x74 mm
Tamaño 1/3 de la cápsula:132x54x74 mm
Cápsulas de vacío de 48 mm Biesse
Cápsula completa:132x146x48 mm
Media cápsula (tamaño 1/2):132x75x48 mm
Tamaño 1/3 cápsula:132x54x48 mm
Cápsulas de vacío CNC Biesse de 29 mm
Cápsula completa:132x146x29mm
Media cápsula (1/2 Tamaño):132x75x29mm

Cápsula de tamaño 1/3:132x54x29 mm

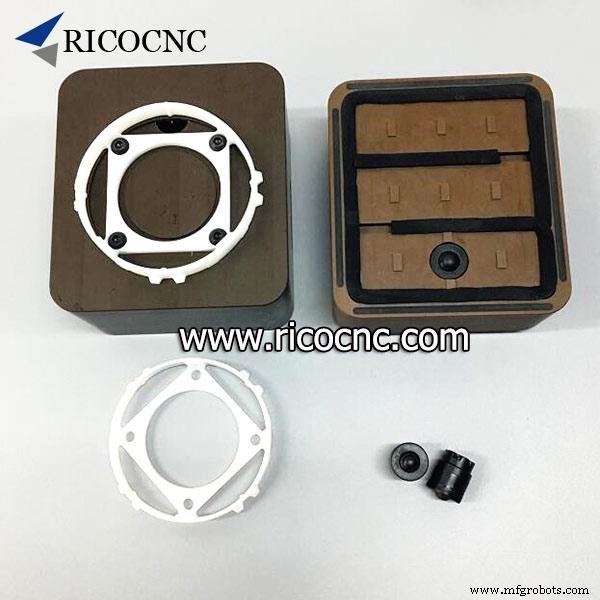

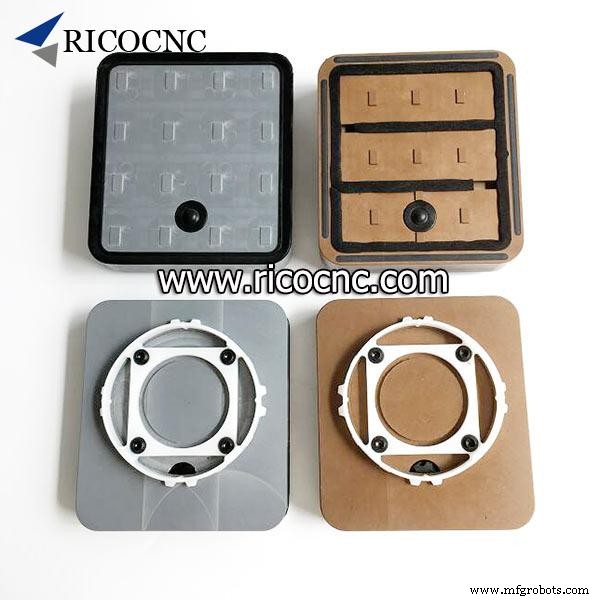

En las fotos, puede ver que las ventosas de Biesse están compuestas principalmente de 4 partes, incluido el cuerpo de la base, el anillo de ubicación blanco inferior, la válvula de bola negra y la junta de sellado de goma blanda. Por lo general, el cuerpo base no se daña fácilmente, pero otras partes son fáciles de desgastar y dañar. Entonces, si hay daños menores, simplemente reemplace estas piezas pequeñas.

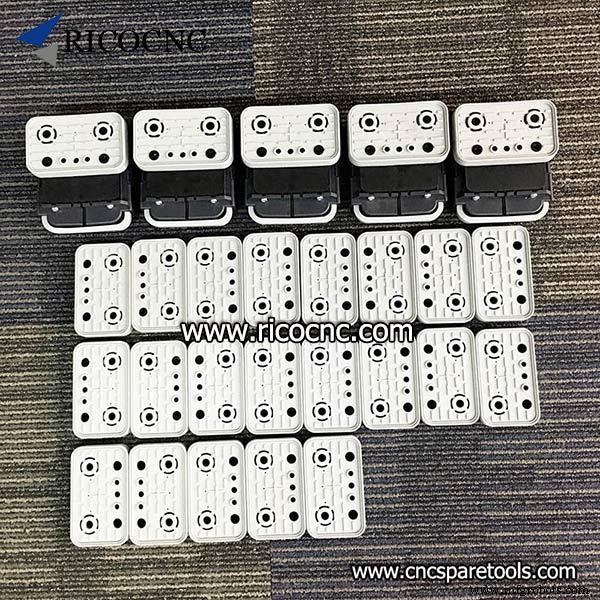

2. Ventosas de vacío serie Schmalz

Estas ventosas de bloque de consola se montan en los siguientes centros de mecanizado CNC Homag, Weeke, IMA y HOLZ-HER, Biesse, SCM, Morbidelli, Felder, Busselato, Reichenbacher, Masterwood, Houfek, Excitech CNC y muchos otros.
Dimensiones disponibles para ventosas VCBL
50 mm de altura:125 x 75 x 50 mm, 140 x 115 x 50 mm
100 mm de altura:125 x 75 x 100 mm, 160 x 115 x 100 mm

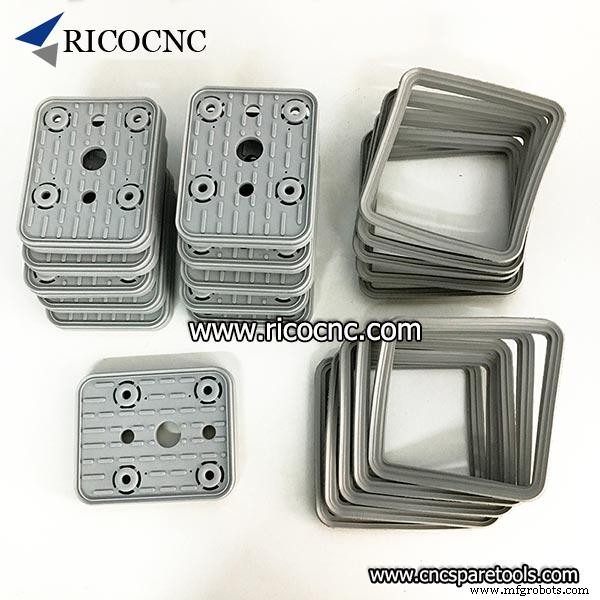

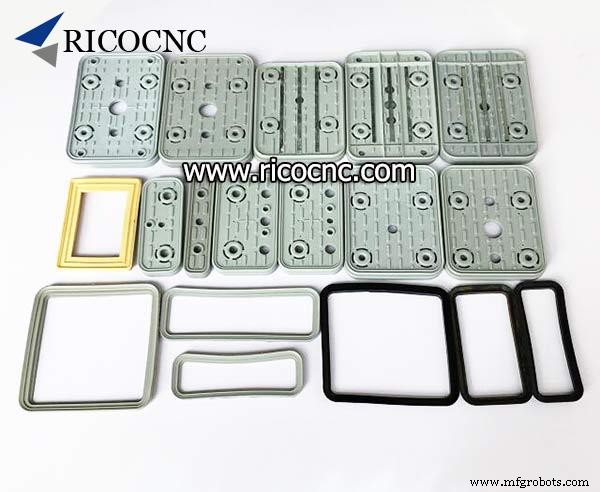

Para este tipo de ventosa de vacío CNC, generalmente solo para cambiar la placa de succión de goma superior o inferior en un bloque de vacío es suficiente cuando los bloques están dañados. Las almohadillas de goma de succión superior e inferior se pueden reemplazar rápida y fácilmente sin herramientas. Las placas de ventosa de repuesto para ventosas de bloque están disponibles en diferentes tamaños para varios sistemas de mesas de máquinas y se adaptan a todas las ventosas de bloque de Schmalz para los diferentes grupos de productos.

Tamaño disponible para sellos de goma sustitutos

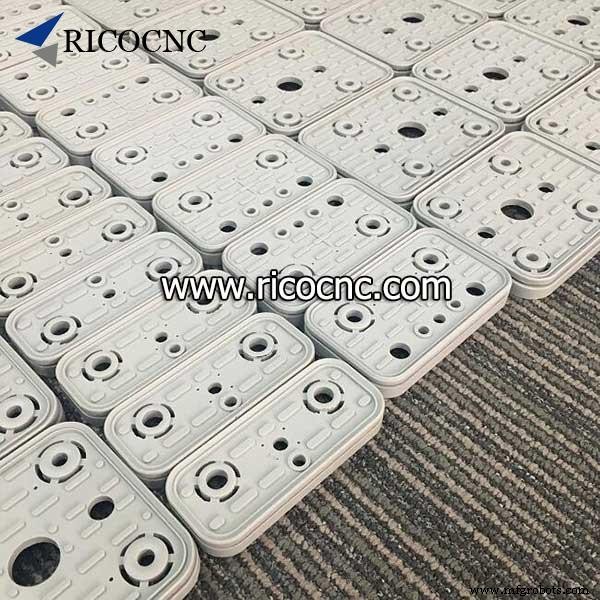

Placas de succión superiores de Schmalz:
125x75mm junta de goma superior - Igual que el OEM P/N:4-011-11-0079- Equivalente de Schmalz - 10.01.12.00011-
125x75mm superior - Igual que el OEM P/N:4-011-11-0196
Superior de 140 x 115 mm - Igual que el OEM P/N:4-011-11-0071
Superior de 160 x 115 x 17 mm - Igual que el OEM P/N:4-011-11-0192
120x50 superior - n.º de pieza:10.01.12.00012
130x30 superior - n.º de pieza:10.01.12.00723
Cubierta inferior de la almohadilla de goma para aspiradora:
140x115 mm cubierta inferior de goma - n.º de pieza:10.01.12.00228
160x115mm inferior - Igual que el OEM P/N:4-011-11-0340
160x115mm inferior - n.º de pieza:10.01.12.00922

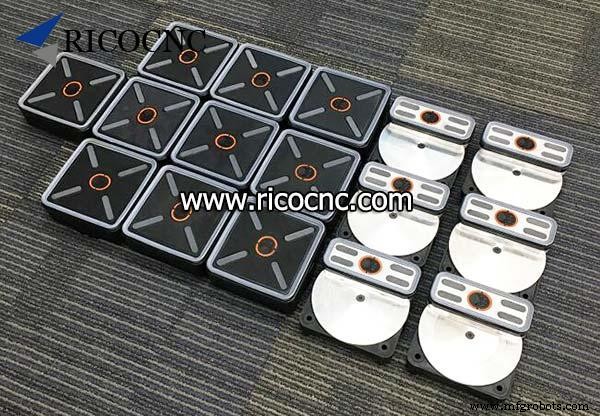

3. Cápsulas de sujeción de vacío SCM CNC

Estas ventosas de repuesto son para la máquina enrutadora CNC punto a punto SCM Morbidelli.
Tamaño disponible para el bloque de vacío para la consola SCM Morbidelli
Cápsulas SCM CNC 145X145 H =50 mm Código de artículo:2937220763F

Bloque de sujeción SCM 145 x 55 mm H=50 mm con rotación

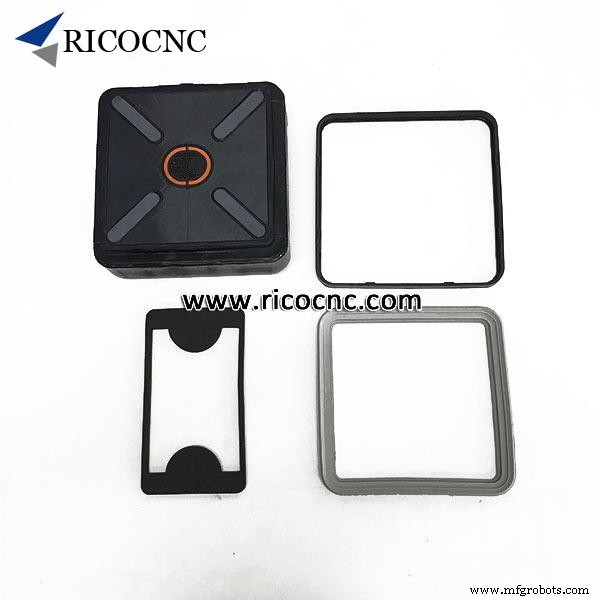

Si sus vainas de sujeción SCM están dañadas, no siempre es necesario reemplazar toda la ventosa. Solo necesita reemplazar la junta de goma blanda y el sello inferior negro.

¿Cómo reemplazar una nueva junta de goma de la vaina de vacío en su viejo bloque de vacío? Bienvenido a comprobar:

CNC Rico es un proveedor profesional de cápsulas de vacío CNC, que puede suministrar una variedad de ventosas para máquinas CNC P2P, como las cápsulas de vacío Biesse Rover, las cápsulas de vacío Weeke CNC, las cápsulas de vacío Holzher CNC, las cápsulas de vacío SCM, las cápsulas de succión Homag CNC, la ventosa Schmalz, Stiles maquinaria CNC vainas de vacío, vainas de repuesto Masterwood CNC y otros. Y también hay disponibles sustitutos de sellos y almohadillas de goma de repuesto. Nuestros clientes están en todo el mundo. Ya sea que se encuentre en el Reino Unido, Australia o los EE. UU., podemos enviar cápsulas de vacío CNC a su lugar mediante servicios de mensajería urgente internacional.

Si está buscando piezas de fresadora CNC como vainas de vacío CNC, bienvenido a contactarnos. Le proporcionaremos las mejores cápsulas de vacío del mercado de accesorios rentables para mesas CNC.
