Detección de campos magnéticos de CA

PIEZAS Y MATERIALES

• Detector de audio con auriculares
• Bobina de electroimán de relé o solenoide

Lo que se necesita para una bobina de electroimán es una bobina con muchos vueltas de alambre, para producir la mayor tensión posible a partir de la inducción con campos magnéticos parásitos? La bobina tomada de un relé o solenoide antiguo funciona bien para este propósito.

REFERENCIAS CRUZADAS

Lecciones de circuitos eléctricos , Volumen 2, capítulo 7:"Señales de CA de frecuencia mixta"

OBJETIVOS DE APRENDIZAJE

• Para determinar los efectos de la inducción electromagnética.
• Para determinar las técnicas de blindaje electromagnético.

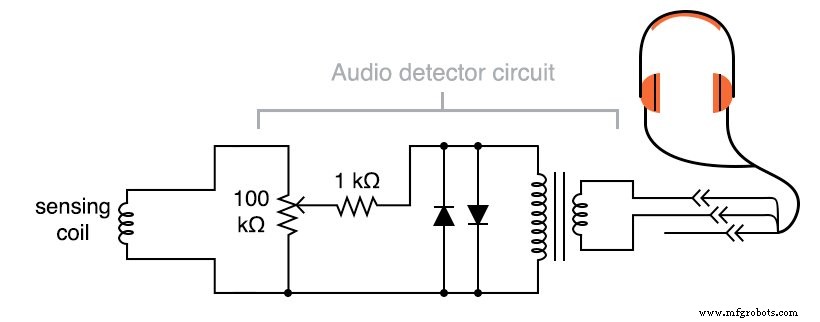

DIAGRAMA ESQUEMÁTICO

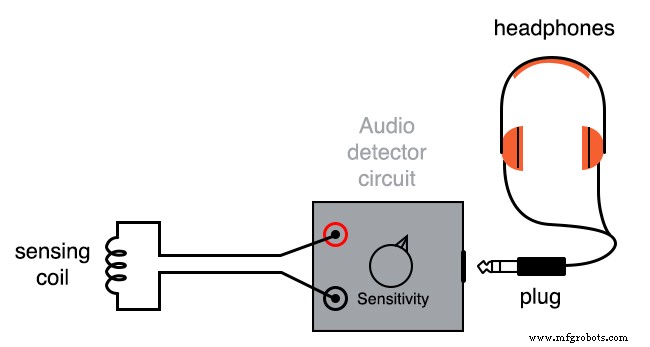

ILUSTRACIÓN

INSTRUCCIONES

Usando el circuito detector de audio explicado anteriormente para detectar voltaje de CA en las frecuencias de audio, una bobina de alambre puede servir como sensor de campos magnéticos de CA. Los voltajes producidos por la bobina serán bastante pequeños, por lo que es recomendable ajustar el control de sensibilidad del detector al "máximo".

Hay muchas fuentes de campos magnéticos de CA que se encuentran en el hogar promedio. Intente, por ejemplo, sostener la bobina cerca de una pantalla de televisión o caja de disyuntores.

La orientación de la bobina es tan importante como su proximidad a la fuente, como pronto descubrirá por su cuenta. Si desea escuchar tonos más interesantes, intente sostener la bobina cerca de la placa base de una computadora en funcionamiento (¡tenga cuidado de no "cortocircuitar" ninguna conexión en la placa de circuito de la computadora con las partes metálicas expuestas en la bobina de detección!), oa su disco duro mientras se realiza una operación de lectura / escritura.

Uno muy Una fuente fuerte de campos magnéticos de CA es el proyecto de transformador casero descrito anteriormente. Intente experimentar con varios grados de "acoplamiento" entre las bobinas (las barras de acero firmemente unidas, versus flojas, versus desmanteladas).

Otra fuente es el circuito de inductor variable y lámpara que se describe en otra sección de este capítulo.

Tenga en cuenta que el contacto físico con una fuente de campo magnético es innecesario:los campos magnéticos se extienden a través del espacio con bastante facilidad. También puede intentar "proteger" la bobina de una fuente fuerte utilizando varios materiales.

Pruebe con papel de aluminio, papel, chapa de acero, plástico o cualquier otro material que se le ocurra. ¿Qué materiales funcionan mejor? ¿Por qué? ¿Qué ángulos (orientaciones) de la posición de la bobina minimizan el acoplamiento magnético (dan como resultado un mínimo de señal detectada)? ¿Qué nos dice esto con respecto al posicionamiento del inductor si la interferencia entre circuitos de otros inductores es algo malo?

Si los campos magnéticos extraviados como estos representan algún peligro para la salud del cuerpo humano es un tema muy debatido. Una cosa está clara:en la sociedad moderna actual, los campos magnéticos de bajo nivel de todas las frecuencias son fáciles de encontrar.
