Cuándo ir con la inspección de rayos X de la batería

Una técnica de inspección conocida como tomografía computarizada, o CT, utiliza rayos X para evaluar un objeto en tres dimensiones.

Esa tercera dimensión es valiosa y permite que un fabricante obtenga datos volumétricos para ver efectivamente el interior de un objeto.

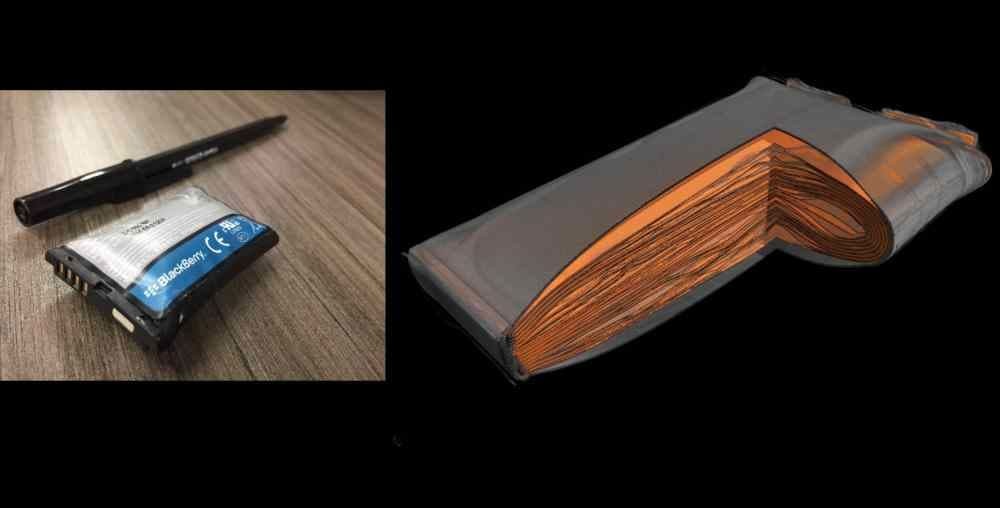

El método CT revela los detalles internos de objetos como baterías, y lo hace de forma no destructiva.

La tomografía computarizada proporciona un mapa 3D de la absorción de rayos X en una muestra. Al rotar un objeto 360 grados, los sistemas CT reciben imágenes de proyección 2D desde todos los ángulos. Luego, las piezas bidimensionales se reconstruyen en un volumen 3D.

Un algoritmo de reconstrucción computarizado crea una pila de cortes transversales a partir de las radiografías 2D, lo que permite a los usuarios de TC visualizar, analizar y medir superficies y estructuras internas, componentes como los respiraderos de seguridad o los separadores de una batería.

Vea las pilas AA dentro de este cepillo de dientes eléctrico, por ejemplo.

La tomografía computarizada puede actuar como una especie de "autopsia" en la fase de análisis, dice Chris Peitsch, Gerente de Desarrollo Comercial, Sistemas de rayos X/CT, en el fabricante de inspección Avonix Imaging con sede en Maple Grove, MN, quien habló con un Resúmenes técnicos audiencia este mes.

"Puede generar secciones transversales virtuales en cualquier plano que desee, e incluso puede ejecutar análisis numéricos y realizar mediciones precisas", dijo Peitsch en una presentación en vivo titulada Tomografía computarizada de rayos X:habilitación de tecnología de batería segura y efectiva.

Los lectores tenían las siguientes preguntas relacionadas con la inspección y la batería para Peitsch y el copresentador Andrew Ramsey, consultor de tomografía computarizada de rayos X en Nikon Metrology, con sede en el Reino Unido. Lea las respuestas editadas de Peitsch y Ramsey a continuación.

¿El CT detecta la distribución de sustancias blandas como líquidos o grasas?

Andrew Ramsey :Los líquidos son un poco complicados, a menos que estén contenidos. Nuestros escaneos funcionan girando el objeto 360 grados. Cualquiera que haya levantado un balde y lo haya girado se dará cuenta de que el líquido en realidad no se mueve cuando lo hace.

Si el líquido queda atrapado en pequeños poros, entonces sí, podemos recogerlo. Ciertamente, el material blando es complicado; tienes que filtrar tus rayos X para obtener una energía muy alta en el haz para que pueda penetrar el material denso que lo rodea.

Más baterías en los resúmenes técnicos

Un lector le pregunta a nuestro experto cómo contener una explosión de "descontrol térmico" en una batería de iones de litio.

En el blog:¿Podría una herramienta del consultorio del dentista conducir a un mejor reciclaje de las baterías de iones de litio?

Luego, por supuesto, después de haber hecho eso, debe hacer un escaneo bastante largo para obtener una buena relación señal-ruido, pero puede detectar cosas como juntas tóricas de goma y grasa. Realmente todo depende de la situación. En teoría, definitivamente es posible visualizar líquidos. Solo toma un poco más de tiempo.

¿La TC es efectiva para piezas de metal más pesadas y gruesas, como piezas de hierro fundido o aluminio fundido, o es más efectiva para piezas de plástico o láminas de metal más delgadas?

Andrew Ramsey: Es eficaz para las piezas de menor densidad. Los colados grandes son un poco más difíciles; realmente depende del material del que están hechos. Mencionaste aluminio o acero. Son animales muy diferentes en realidad. El aluminio tiene un número atómico bajo, por lo que es mucho más fácil de penetrar que el hierro fundido o el acero.

Si bien podemos [inspeccionar] hasta un pie de aluminio, probablemente solo podamos hacer tres o cuatro pulgadas de acero. El titanio está en algún punto intermedio.

¿Para qué materiales son adecuados los sistemas:Aleaciones? ¿Materiales ferrosos? ¿Materiales no ferrosos?

Chris Peitsch: Tenemos sistemas capaces de inspeccionar [la superaleación de níquel-cromo] Inconel ahora. Todo depende del tamaño y la estructura de la pieza. Afortunadamente, en la industria aeroespacial, la reducción de peso es un gran problema, por lo que muchas estructuras de Inconel ya tienen paredes delgadas; todo depende de la cantidad de material que tengamos que penetrar.

Andrew Ramsey :No es el tamaño real de la muestra, sino la longitud total del camino del material sólido. Por lo tanto, si tiene una pieza grande que está hecha de paredes muy delgadas, pero tiene muchos orificios y espacios en su interior, será mucho más fácil de penetrar que una muestra sólida.
