DS18B20 Sensor de temperatura

El sensor de temperatura digital como DS18B20 sigue el protocolo de un solo cable y se puede utilizar para medir la temperatura en el rango de -67oF a + 257oF o -55oC a + 125oC con + -5% de precisión. El rango de datos recibidos de 1 cable puede variar de 9 bits a 12 bits. Porque, este sensor sigue el protocolo de un solo cable, y el control de esto se puede hacer a través de un único pin del microcontrolador. Este es un protocolo de nivel avanzado, donde cada sensor se puede configurar con un código de serie de 64 bits que ayuda a controlar numerosos sensores utilizando un solo pin del microcontrolador. Este artículo analiza una descripción general de un sensor de temperatura DS18B20

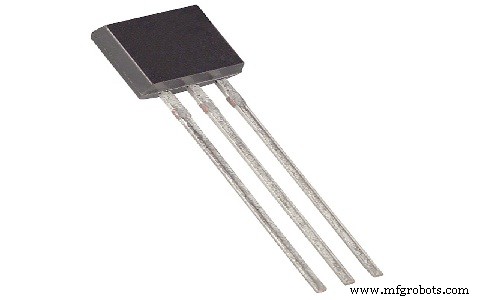

¿Qué es un sensor de temperatura DS18B20?

El DS18B20 es un tipo de sensor de temperatura y proporciona lecturas de temperatura de 9 bits a 12 bits. Estos valores muestran la temperatura de un dispositivo en particular. La comunicación de este sensor se puede realizar a través de un protocolo de bus de un cable que utiliza una línea de datos para comunicarse con un microprocesador interno. Además, este sensor obtiene la fuente de alimentación directamente de la línea de datos para eliminar la necesidad de una fuente de alimentación externa. Las aplicaciones del sensor de temperatura DS18B20 incluyen sistemas industriales, productos de consumo, sistemas sensibles térmicamente, controles termostáticos y termómetros.

Configuración de pines DS18B20

La configuración de pines de DS18B20 se analiza a continuación.

• Pin1 (tierra):este pin se utiliza para conectarse al terminal GND del circuito
• Pin2 (Vcc):este pin se usa para dar energía al sensor que va desde 3.3V o 5V
• Pin3 (Datos):el pin de datos proporciona el valor de temperatura, que puede comunicarse con la ayuda del método de 1 cable.

Especificaciones

Las especificaciones de este sensor incluyen lo siguiente.

• Este sensor es un sensor de temperatura digital programable
• La comunicación de este sensor se puede realizar con la ayuda de un método de 1 cable
• El rango de la fuente de alimentación es de 3,0 V a 5,5 V
• Fahrenheit equivale a -67 ° F a + 257 ° F
• La precisión de este sensor es de ± 0.5 ° C
• La resolución de o / p variará de 9 bits a 12 bits
• Cambia la temperatura de 12 bits a palabra digital en un tiempo de 750 ms
• Este sensor puede funcionar con energía desde la línea de datos
• Las opciones de alarma son programables
• La multiplexación se puede habilitar mediante una dirección única de 64 bits
• La temperatura se puede calcular entre -55 ° C y + 125 ° C.
• Estos se pueden obtener como SOP, To-92 y también como sensor impermeable

Principio de funcionamiento

El principio de funcionamiento de este sensor de temperatura DS18B20 es como un sensor de temperatura. La resolución de este sensor varía de 9 bits a 12 bits. Pero la resolución predeterminada que se utiliza para encender es de 12 bits. Este sensor obtiene energía dentro de una condición inactiva de baja energía. La medición de temperatura, así como la conversión de A a D, se pueden realizar con un comando convert-T. La información de temperatura resultante se puede almacenar dentro del registro de 2 bytes en el sensor y, después de eso, este sensor vuelve a su estado inactivo.

Si el sensor es impulsado por una fuente de alimentación exterior, entonces el maestro puede proporcionar ranuras de tiempo de lectura junto al comando Convertir T. El sensor reaccionará suministrando 0 aunque el cambio de temperatura esté mejorando y reaccionará suministrando 1 aunque el cambio de temperatura haya finalizado.

Aplicaciones del sensor de temperatura DS18B20

Las aplicaciones de DS18B20 incluyen lo siguiente.

• Este sensor se usa ampliamente para calcular la temperatura en entornos rígidos que incluyen minas, soluciones químicas, suelo, etc.
• Este sensor se usa para medir la temperatura del líquido.
• Podemos usarlo en el sistema de controles del termostato.
• Se puede usar en industrias como un dispositivo de medición de temperatura.
• Este sensor se utiliza como termómetro.
• Se puede usar en dispositivos como los que son sensibles a la temperatura.
• Estos se utilizan en sistemas HVAC.
• Aplicaciones en las que la temperatura debe medirse en varios puntos.

Por lo tanto, se trata de un sensor de temperatura DS18B20. Se puede acceder a este sensor en dos paquetes, como el sensor simple DS18B20 y el sensor impermeable DS18B20, que se utilizan en proyectos hidroeléctricos para determinar la temperatura del agua. Aquí tiene una pregunta para usted, ¿cuáles son las ventajas de un sensor de temperatura DS18B20?
