La herramienta de medición ayuda a optimizar la energía de los sistemas integrados

Sundance Multiprocessor Technology lanzó Lynsyn Lite, una herramienta de medición de energía de bajo costo para el desarrollo de sistemas de computación de baja energía (CLEC) integrados y personalizados que requieren un alto grado de eficiencia energética. Lynsyn Lite proporciona una medición precisa del consumo de energía de un sistema en función del comportamiento de la aplicación, lo que facilita significativamente el proceso de rastreo de las causas fundamentales de los problemas de energía, que requiere mucho tiempo, en comparación con el uso de equipos tradicionales de medición de energía de laboratorio.

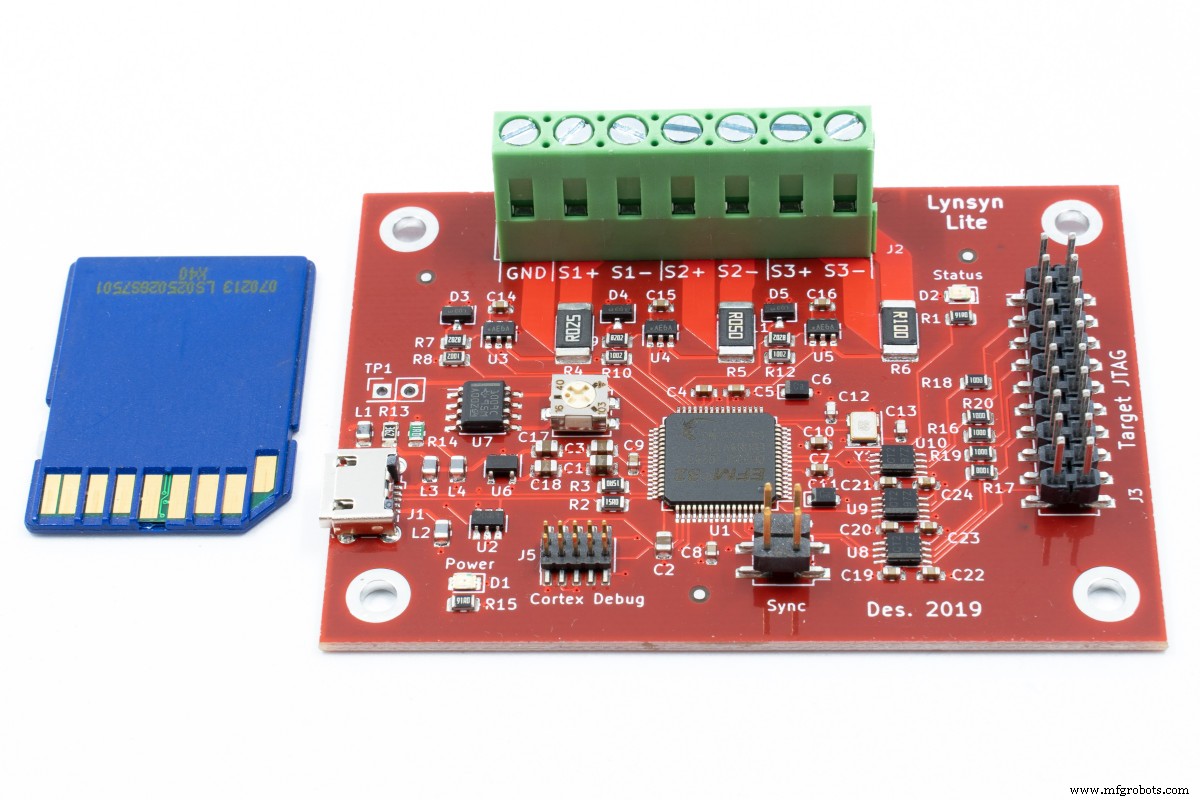

Figura 1. Se muestra la placa Lynsyn Lite con memoria USB para comparar el tamaño. (Fuente:Tecnología multiprocesador de Sundance)

La tecnología principal de Lynsyn fue desarrollada por la Universidad Noruega de Ciencia y Tecnología (NTNU) como parte de su participación en el proyecto TULIPP de la UE recientemente completado, para superar los desafíos de medir con precisión el consumo de energía en el desarrollo de alto rendimiento, energía- plataforma de referencia eficiente dirigida a la creciente gama de aplicaciones de procesamiento de imágenes cada vez más complejas.

Desarrollado con fondos de transferencia de tecnología de TETRAMAX, el centro de innovación de Horizon 2020 para digitalizar las industrias europeas en el dominio de la computación personalizada y de bajo consumo de energía, Lynsyn Lite ha sido diseñado por NTNU en conjunto con Sundance Multiprocessor Technology, también un miembro destacado del consorcio TULIPP. , para proporcionar una implementación comercial de bajo costo de la tecnología principal de Lynsyn. En 2018, NTNU ganó un premio a la transferencia de tecnología de HiPEAC, una red de excelencia financiada con fondos europeos, por su desarrollo de la tecnología Lynsyn principal.

Lynsyn Lite mide el uso de energía de secciones individuales de código fuente implementadas en sistemas integrados y CLEC. Se conecta a través de JTAG para muestrear de forma no intrusiva los contadores del programa de los procesadores del sistema y correlacionar las medidas de potencia con el código fuente, mapeando las muestras de consumo con las acciones de la aplicación. Se utiliza una frecuencia de muestreo de hasta 10 kHz.

Figura 2. Placa Lynsyn Lite conectada al sistema de destino representativo. (Fuente:Tecnología multiprocesador de Sundance)

Lynsyn Lite cuenta con tres sensores que miden tanto la corriente como el voltaje y, aunque ha sido diseñado para admitir la generación de perfiles de potencia de aplicaciones principalmente de sistemas basados ​​en núcleos ARM Cortex A9, A53 y A57, no es necesario comprar un módulo JTAG por separado. un reemplazo para el Xilinx Platform Cable USB-II y, por lo tanto, también puede usarse como un dispositivo de programación JTAG genérico con el conjunto de herramientas Xilinx Vivado y un medidor de corriente / voltaje controlado remotamente a través de USB. Lynsyn Lite es compatible con los sistemas operativos Linux y Windows e incluye software de código abierto que muestrea y visualiza los resultados de las mediciones.

Funciones

• Usar Lynsyn Lite para medir el uso de energía de cada sección del código fuente en un sistema es simple y los resultados son detallados y precisos.
• 3 sensores que miden tanto la corriente como el voltaje.
• Correlaciona las medidas de potencia con el código fuente mediante el muestreo de los contadores del programa sobre JTAG
• Frecuencia de muestreo de hasta 10 kHz.
• El muestreo JTAG admite núcleos ARM Cortex A (actualmente A9, A53 y A57).
• Se puede utilizar como medidor de corriente / voltaje controlado de forma remota.
• Puede usarse como un programador USB JTAG genérico con herramientas Xilinx Vivado.
• Incluye software de código abierto que muestra y visualiza los resultados.

Lynsyn Lite será vendido por Sundance bajo licencia de NTNU. Con un precio de US $ 125, £ 85 o € 99, ​​es 1/5 del precio de la placa Lynsyn original desarrollada para el proyecto TULIPP.
