¿Qué tan bien entiende la precisión, las tolerancias y la precisión del mecanizado CNC?

¿Ha contactado recientemente a un proveedor de servicios de mecanizado CNC para preguntar sobre sus servicios, o se topó con una página de servicios de mecanizado CNC? Si es así, debe haber leído algo como "Nuestras máquinas CNC ofrecen alta exactitud y precisión y pueden cumplir con estrictos requisitos de tolerancia".

Si bien es cierto que las máquinas de control numérico por computadora (CNC) ofrecen estas ventajas y más, muchos talleres de máquinas CNC abusan de los términos "exactitud", "precisión" y "tolerancia" sin explicárselos a sus clientes.

Este artículo se centrará en el meollo de la exactitud, la precisión y la tolerancia de las fresadoras CNC. Al final de esta lectura, podrá analizar con confianza su proyecto de fabricación con cualquier fabricante sin sentirse abrumado por los términos que utilizan para describir sus servicios.

¿Cuál es la diferencia entre exactitud y precisión?

La precisión describe la proximidad (o proximidad) de una medida al valor real, mientras que la precisión es la capacidad de un sistema de medida para devolver la misma medida repetidamente.

Una buena manera de comprender la diferencia entre estos términos es imaginar que está intentando dar en el blanco en una tabla de prácticas de tiro. La precisión significaría qué tan cerca está su tiro del centro del gráfico (la parte coloreada en rojo en la Figura 1). Supongamos que su primer disparo golpea el punto indicado por "x" en la Figura 1. Significa que obtendría 9 puntos de 10 posibles. Podríamos decir que su disparo fue preciso en un 90 %.

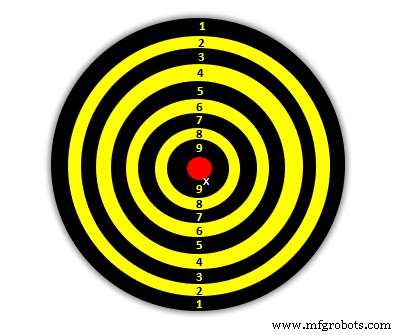

Figura 1. Gráfico de prácticas de tiro (alta precisión)

Insatisfecho por su 90% de precisión, decide intentarlo de nuevo. Pero lo hiciste peor al golpear los puntos marcados con una "x" (en la Figura 2) tres veces consecutivas. Por lo tanto, podríamos decir que fuiste menos preciso (50% de precisión) pero más preciso con tus tiros. Precisión simplemente significa la repetibilidad de su sistema de medición.

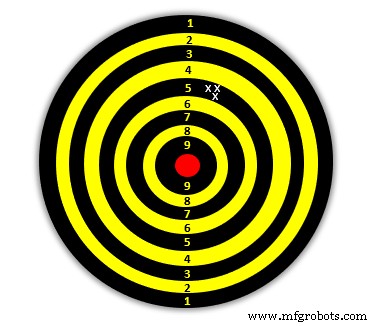

Figura 2. Gráfico de prácticas de tiro (baja precisión-alta precisión)

Entonces, supongamos que está buscando hacer una cavidad de 100 mm x 50 mm x 10 mm en una pieza de trabajo de metal. Un servicio de mecanizado CNC de alta precisión significa que las herramientas de corte CNC cortarán esta pieza de metal exactamente según sus especificaciones y sin errores. Por el contrario, una máquina CNC de alta precisión (o repetible) creará exactamente el mismo corte para, digamos, 100 unidades de la pieza de trabajo.

Ahora que comprende qué le da su nombre a la fabricación de precisión, hablemos de las tolerancias.

¿Qué son las tolerancias?

La tolerancia es la cantidad de desviación permitida en la dimensión de una pieza. Normalmente se expresa como "±" (pronunciado "más o menos") y va acompañado de un valor, por ejemplo, ±0,05 mm.

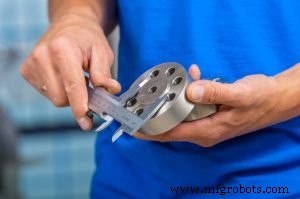

Para entender esto mejor, tomemos un ejemplo de un taller de máquinas CNC que afirma que su herramienta de mecanizado puede lograr una tolerancia de ±0,05 mm. Esto significa que sus operaciones de mecanizado pueden causar una desviación de hasta 0,05 mm extra (o menos) que su valor estándar. Por lo tanto, si solicita que creen un orificio con un diámetro de 10 mm en un bloque de metal, puede esperar obtener su parte del orificio con un diámetro que oscila entre 9,95 mm y 10,05 mm.

La tolerancia es tan importante que un pequeño error puede dificultar la funcionalidad de su diseño. Por ejemplo, supongamos que contacta a otro fabricante para crear una varilla cilíndrica que coincida con el orificio de 10 ±0,05 mm de diámetro. Si este fabricante puede cumplir con una tolerancia de ±0,07 mm, entonces puede esperar que la dimensión de su varilla varíe entre 9,93 mm y 10,07 mm.

Desafortunadamente, los límites inferior y superior de esta dimensión de varilla harán que las partes de la varilla y el orificio sean funcionalmente inútiles o incompatibles. ¿Puede ver por qué es absolutamente importante definir sus tolerancias con cada taller de mecanizado CNC?

¿Qué tan bien funciona el mecanizado CNC?

El mecanizado CNC es uno de los procesos de fabricación más populares en la actualidad. Y esto se debe principalmente a su alta exactitud, precisión y estrecho rango de tolerancia. De hecho, con el mecanizado CNC, puede crear con precisión más de 1000 unidades de piezas idénticas y lograr tolerancias tan pequeñas como ±0,04 mm.

Sin embargo, todas estas ventajas solo se sentirán si trabaja con un taller de mecanizado CNC de primer nivel.

Gensun Precision Machining es un proveedor líder de servicios de mecanizado CNC de alta calidad en todo el mundo. Hemos estado en el negocio durante casi dos décadas, creando piezas exactas y precisas para nuestros clientes mientras cumplimos con sus requisitos de tolerancia.

Obtenga más información sobre nuestros servicios de mecanizado CNC de precisión.
