Uso del ohmímetro

Piezas y materiales

• Multímetro, digital o analógico
• Resistencias surtidas (el catálogo de Radio Shack n. ° 271-312 es un surtido de 500 piezas)
• Diodo rectificador (1N4001 o equivalente; catálogo de Radio Shack n. ° 276-1101)
• Fotocélula de sulfuro de cadmio (catálogo de Radio Shack # 276-1657)
• Placa de pruebas (catálogo de Radio Shack n. ° 276-174 o equivalente)
• Cables de puente
• Papel
• Lápiz
• Vaso de agua
• Sal de mesa

Este experimento describe cómo medir la resistencia eléctrica de varios objetos.

No es necesario poseer todo elementos enumerados anteriormente para aprender de manera efectiva sobre la resistencia.

Por el contrario, no es necesario que limite sus experimentos a estos elementos.

Sin embargo, asegúrese de nunca medir la resistencia de cualquier objeto o circuito eléctricamente "vivo".

En otras palabras, no intente medir la resistencia de una batería o cualquier otra fuente de voltaje sustancial usando un multímetro ajustado a la función de resistencia ("ohmios").

Si no se hace caso de esta advertencia, es probable que se produzcan daños en el medidor e incluso lesiones personales.

Referencias cruzadas

Lecciones de circuitos eléctricos , Volumen 1, capítulo 1:“Conceptos básicos de electricidad”

Lecciones de circuitos eléctricos , Volumen 1, capítulo 8:"Circuitos de medición de CC"

Objetivos de aprendizaje

• Determinación y comprensión de la "continuidad eléctrica" ​​
• Determinación y comprensión de "puntos eléctricamente comunes"
• Cómo medir la resistencia
• Características de la resistencia:existente entre dos puntos
• Selección del rango de medidor adecuado
• Conductividad relativa de varios componentes y materiales

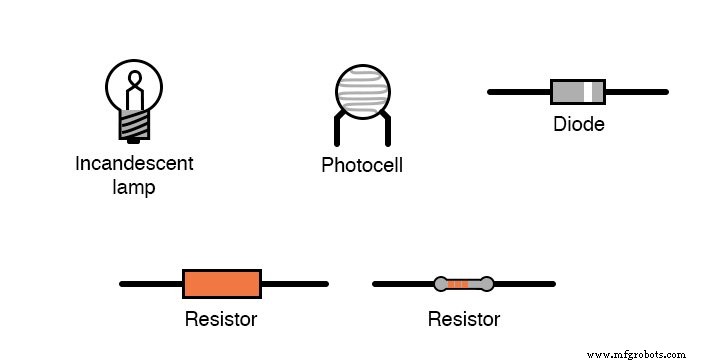

Ilustración

Instrucciones

La resistencia es la medida de la "fricción" eléctrica cuando las cargas se mueven a través de un conductor.

Se mide en la unidad de "Ohm", esa unidad simbolizada por la letra griega mayúscula omega (Ω).

Configure su multímetro en el rango de resistencia más alto disponible. La función de resistencia generalmente se denota por el símbolo de la unidad de resistencia:la letra griega omega (Ω), o algunas veces por la palabra "ohmios".

Toque las dos sondas de prueba de su medidor juntas. Cuando lo haga, el medidor debería registrar 0 ohmios de resistencia.

Si está utilizando un medidor analógico, notará que la aguja se desvía a escala completa cuando las sondas se tocan juntas y regresa a su posición de reposo cuando las sondas se separan.

La escala de resistencia en un multímetro analógico está impresa al revés de las otras escalas:la resistencia cero se indica en el extremo derecho de la escala y la resistencia infinita se indica en el extremo izquierdo.

También debe haber una pequeña perilla de ajuste o "rueda" en el multímetro analógico para calibrarlo para "cero" ohmios de resistencia.

Toque las sondas de prueba juntas y mueva este ajuste hasta que la aguja apunte exactamente a cero en el extremo derecho de la escala.

Aunque su multímetro es capaz de proporcionar valores cuantitativos de resistencia medida, también es útil para cualitativo pruebas de continuidad :si hay o no una conexión eléctrica continua de un punto a otro.

Puede, por ejemplo, probar la continuidad de un trozo de cable conectando las sondas del medidor a los extremos opuestos del cable y verificar si la aguja se mueve a escala completa.

¿Qué diríamos acerca de un trozo de alambre si la aguja del óhmetro no se moviera en absoluto cuando las sondas estuvieran conectadas a los extremos opuestos?

Cómo medir la resistencia

Los multímetros digitales configurados en el modo de "resistencia" indican la falta de continuidad al mostrar una indicación no numérica en la pantalla.

Algunos modelos dicen "OL" (bucle abierto), mientras que otros muestran líneas discontinuas.

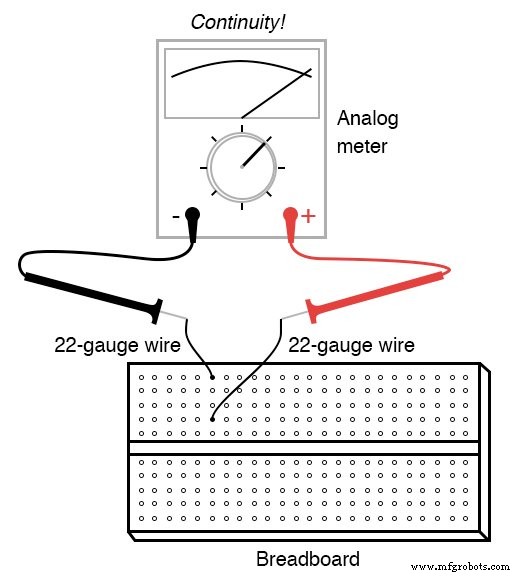

Utilice su medidor para determinar la continuidad entre los orificios en una placa :un dispositivo utilizado para la construcción temporal de circuitos, donde los terminales de los componentes se insertan en orificios en una rejilla de plástico, clips de resorte metálicos debajo de cada orificio que conectan ciertos orificios con otros.

Use pequeños trozos de alambre de cobre sólido de calibre 22, insertados en los orificios de la placa de pruebas, para conectar el medidor a estos clips de resorte para que pueda probar la continuidad:

Continuidad y similitud

Un concepto importante en la electricidad, estrechamente relacionado con la continuidad eléctrica, es el de que los puntos son eléctricamente comunes el uno al otro.

Los puntos eléctricamente comunes son puntos de contacto en un dispositivo o en un circuito que tienen una resistencia insignificante (extremadamente pequeña) entre ellos.

Podríamos decir, entonces, que los puntos dentro de una columna de tablero (vertical en las ilustraciones) son eléctricamente comunes entre sí, porque hay continuidad eléctrica entre ellos.

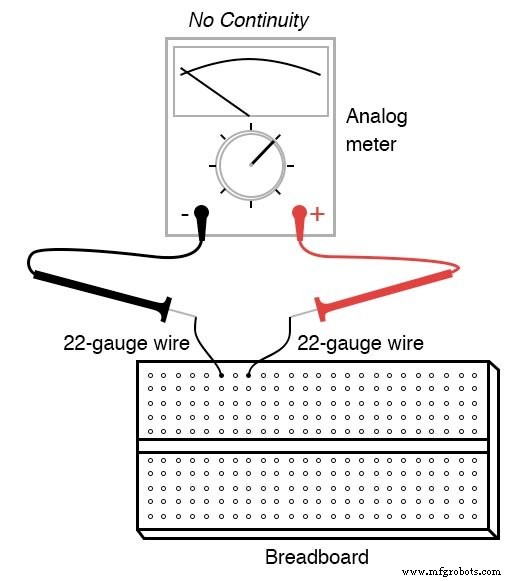

Por el contrario, los puntos de tablero dentro de una fila (horizontales en las ilustraciones) no son eléctricamente comunes, porque no hay continuidad entre ellos.

Continuidad describe lo que hay entre los puntos de contacto, mientras que puntos en común describe cómo los puntos en sí se relacionan entre sí.

Al igual que la continuidad, los puntos en común son una evaluación cualitativa, basada en una comparación relativa de la resistencia entre otros puntos de un circuito.

Es un concepto importante de comprender, porque existen ciertos hechos con respecto al voltaje en relación con los puntos eléctricamente comunes que son valiosos en el análisis de circuitos y la resolución de problemas, el primero es que nunca habrá una caída sustancial de voltaje entre los puntos que son eléctricamente comunes a cada uno. otro.

¿Cómo medir la resistencia de una resistencia?

Seleccione una resistencia de 10,000 ohmios (10 kΩ) de su surtido de piezas.

Este valor de resistencia está indicado por una serie de bandas de color:marrón, negro, naranja y luego otro color que representa la precisión de la resistencia, oro (+/- 5%) o plata (+/- 10%).

Algunas resistencias no tienen color para precisión, lo que las marca como +/- 20%. Otras resistencias usan cinco bandas de color para indicar su valor y precisión, en cuyo caso los colores para una resistencia de 10 kΩ serán marrón, negro, negro, rojo y un quinto color para mayor precisión.

Conecte las sondas de prueba del medidor a través de la resistencia como tal y observe su indicación en la escala de resistencia:

Si la aguja apunta muy cerca de cero, debe seleccionar un rango de resistencia más bajo en el medidor, tal como necesitaba seleccionar un rango de voltaje apropiado al leer el voltaje de una batería.

Si está utilizando un multímetro digital, debería ver una cifra numérica cercana a 10 en la pantalla, con un pequeño símbolo "k" en el lado derecho que indica el prefijo métrico para "kilo" (mil).

Algunos medidores digitales son de rango manual y requieren una selección de rango adecuada al igual que el medidor analógico.

Si el suyo es así, experimente con diferentes posiciones del interruptor de rango y vea cuál le da la mejor indicación.

Intente invertir las conexiones de la sonda de prueba en la resistencia. ¿Cambia esto la indicación del medidor?

¿Qué nos dice esto sobre la resistencia de una resistencia? ¿Qué sucede cuando solo toca una sonda a la resistencia?

¿Qué nos dice esto sobre la naturaleza de la resistencia y cómo se mide?

¿Cómo se compara esto con la medición de voltaje y qué sucedió cuando intentamos medir el voltaje de la batería tocando solo una sonda a la batería?

Cuando toque los terminales de la resistencia con las sondas del medidor, trate de no tocar los dedos con ambas puntas de la sonda.

Si lo hace, estará midiendo la combinación en paralelo de la resistencia y su propio cuerpo, lo que tenderá a hacer que la indicación del medidor sea más baja de lo que debería ser.

Al medir una resistencia de 10 kΩ, este error será mínimo, pero puede ser más severo al medir otros valores de resistencia.

Puede medir con seguridad la resistencia de su propio cuerpo sosteniendo una punta de la sonda con los dedos de una mano y la otra punta de la sonda con los dedos de la otra mano.

Nota:tenga mucho cuidado con las sondas, ya que a menudo están afiladas hasta la punta de una aguja.

Sostenga las puntas de la sonda a lo largo de su longitud, ¡no en los mismos puntos! Es posible que deba ajustar el rango del medidor nuevamente después de medir la resistencia de 10 kΩ, ya que la resistencia de su cuerpo tiende a ser superior a 10,000 ohmios de mano a mano.

Intente mojarse los dedos con agua y vuelva a medir la resistencia con el medidor.

¿Qué impacto tiene esto en la indicación? Intente mojarse los dedos con agua salada preparada con el vaso de agua y sal de mesa, y vuelva a medir la resistencia.

¿Qué impacto tiene esto en la resistencia de su cuerpo medida por el medidor?

La resistencia es la medida de la fricción para cargar el flujo a través de un objeto.

Cuanta más resistencia haya entre dos puntos, más difícil será que las cargas se muevan (fluyan) entre esos dos puntos.

Dado que la descarga eléctrica es causada por un gran flujo de cargas a través del cuerpo de una persona, y el aumento de la resistencia corporal actúa como una salvaguardia al hacer más difícil que las cargas fluyan a través de nosotros, ¿qué podemos determinar acerca de la seguridad eléctrica a partir de las lecturas de resistencia obtenidas con dedos mojados?

¿El agua aumenta o disminuye el riesgo de descarga eléctrica para las personas?

Medición de la resistencia de otros materiales

Mida la resistencia de un diodo rectificador con un medidor analógico. Intente invertir las conexiones de la sonda de prueba al diodo y vuelva a medir la resistencia.

¿Qué le llama la atención sobre el diodo, especialmente en contraste con la resistencia?

Tome una hoja de papel y dibuje una marca negra muy gruesa con un lápiz (¡no un bolígrafo!).

Mida la resistencia en la franja negra con su medidor, colocando las puntas de la sonda en cada extremo de la marca de esta manera:

Mueva las puntas de la sonda más juntas en la marca negra y observe el cambio en el valor de resistencia.

¿Aumenta o disminuye con la reducción del espaciado de la sonda?

Si los resultados son inconsistentes, debe volver a dibujar la marca con más trazos de lápiz y más gruesos, para que sea consistente en su densidad.

¿Qué le enseña esto sobre la resistencia frente a la longitud de un material conductor?

Conecte su medidor a los terminales de una fotocélula de sulfuro de cadmio (CdS) y mida el cambio en la resistencia creado por las diferencias en la exposición a la luz.

Al igual que con el diodo emisor de luz (LED) del experimento del voltímetro, es posible que desee usar cables de puente de pinza de cocodrilo para hacer la conexión con el componente, dejando sus manos libres para sujetar la fotocélula a una fuente de luz y / o cambiar el medidor rangos:

Experimente midiendo la resistencia de varios tipos diferentes de materiales, pero asegúrese de no intentar medir nada que produzca un voltaje sustancial, como una batería.

Las sugerencias de materiales para medir son:tela, plástico, madera, metal, agua limpia, agua sucia, agua salada, vidrio, diamante (en un anillo de diamantes u otra pieza de joyería), papel, caucho y aceite.
