Nuevos sensores de imagen ams para visión industrial de alto rendimiento

ams ha presentado una nueva familia de sensores de imagen de bajo ruido y amplio rango dinámico que permite a los fabricantes desarrollar equipos de visión industrial con alta resolución a velocidades de cuadro muy altas. Los equipos que incorporan la nueva familia de sensores CSG de la compañía permitirán a los operadores de fábrica aumentar el rendimiento y la calidad, para una mejor detección de defectos en aplicaciones de inspección de alta velocidad.

La familia comprende dos productos:los sensores CSG14K y CSG8K, que se suministran en un formato óptico estándar de 1 ”o 1 / 1.1”. El CSG14K es un sensor de imagen de obturador global que combina una resolución de 13,8 megapíxeles con funcionamiento a alta velocidad:en el modo de 10 bits a resolución completa, el sensor puede capturar imágenes a una velocidad máxima de 140 fotogramas / s (fps) y a 93,6 fps en modo de 12 bits. El CSG8K alcanza velocidades aún más altas de 231 fps en 10 bits y 155 fps en modo de 12 bits a su resolución completa de 8 megapíxeles. Ambos productos son sensores de obturador globales que realizan un muestreo doble correlacionado verdadero (CDS verdadero) para capturar imágenes nítidas de objetos que se mueven rápidamente sin artefactos de movimiento.

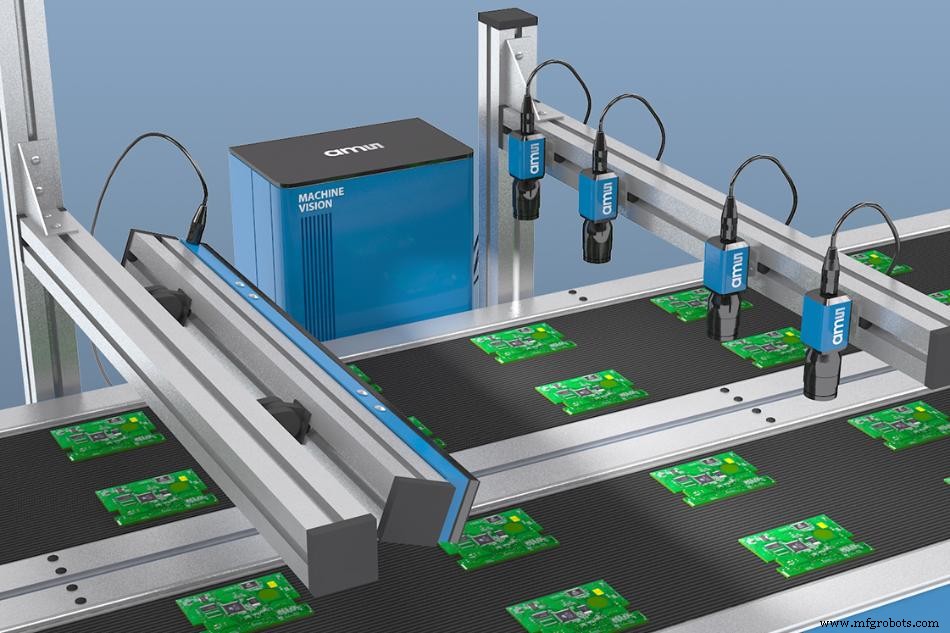

Esta combinación de alta velocidad y alta resolución en un formato estándar hace que los sensores de imagen CSG sean adecuados para su uso en aplicaciones en los mercados industriales, de seguridad y de sistemas de transporte inteligente (ITS), así como para transmisión de video. En una aplicación industrial como el ensamblaje de PCB, la mayor calidad de imagen y velocidad de fotogramas de los sensores CSG permiten que una cámara de inspección óptica automatizada (AOI) detecte defectos de manera rápida y confiable, como un componente electrónico faltante o aplicado incorrectamente. Los sensores pueden operar en seis modos, que incluyen un modo de agrupamiento. Cuando se opera en modo de escaneo de línea o ventana, la velocidad de fotogramas efectiva puede ser mucho más alta que la velocidad nominal especificada a resolución completa.

Los sensores CSG son los primeros productos de ams que se benefician de un diseño de píxeles que destaca por su bajo ruido y alta sensibilidad, además de su alto rango dinámico y la capacidad de operar el sensor en modo HDR. Estas características permiten que los sensores de obturador global CSG14K y CSG8K produzcan imágenes nítidas y detalladas incluso cuando funcionan con poca luz.

Los sensores cuentan con una interfaz de datos sub-LVDS como la de la familia de sensores de imagen ams CMV. Ambos sensores se suministran en un paquete LGA de 20 mm x 22 mm, comparten el mismo espacio y configuración de pines, y son compatibles con el software. El CSG14K tiene una relación de aspecto de 1:1 y es ideal para su uso en cámaras industriales de 29 mm x 29 mm con montura C. El CSG8K tiene una relación de aspecto de 16:9, adecuada para video.

Debido a que los sensores comparten una plataforma de hardware común y una interfaz común, los fabricantes de cámaras pueden construir múltiples variantes de productos en un solo diseño de hardware, lo que les permite satisfacer fácilmente y con un bajo costo de desarrollo las diferentes preferencias de los clientes en cuanto a velocidad, resolución y relación de aspecto.

Peter Vandersteegen, director de marketing de la línea de negocio de sensores de imagen CMOS en ams, dijo:“AOI es una parte vital del proceso de control de calidad en las fábricas modernas. Al ofrecer una velocidad de fotogramas rápida y una resolución más alta, los sensores de imagen CSG proporcionan una forma sencilla para que los fabricantes de cámaras industriales mejoren el rendimiento de sus productos y permitan a sus clientes aumentar el rendimiento, la productividad y la calidad, todo en un formato óptico estándar. ”
