Programación Sinumerik 810: Control de Radio y Chaflán en Fresado CNC

Ejemplo de programación en control Siemens Sinumerik 810 que muestra cómo mecanizar radios de esquina y chaflanes utilizando las funciones específicas del control.

Funciones de Radio y Chaflán en Sinumerik 810

U+ (valor positivo): Genera un radio de redondeo en la esquina. Ejemplo: U5 crea un radio de 5 mm.
U- (valor negativo): Genera un chaflán en la esquina. Ejemplo: U-3 crea un chaflán de 3 mm.

El valor U debe ser siempre numérico positivo; el signo determina la geometría (radio o chaflán).

Para configuración de offsets de herramienta en Sinumerik 810, consulte: Configuración de Offset de Trabajo en Fresadora Hermle UWF 851 con Control Sinumerik.

Compatibilidad

Este ejemplo es válido para:

SINUMERIK 810G
SINUMERIK 820G

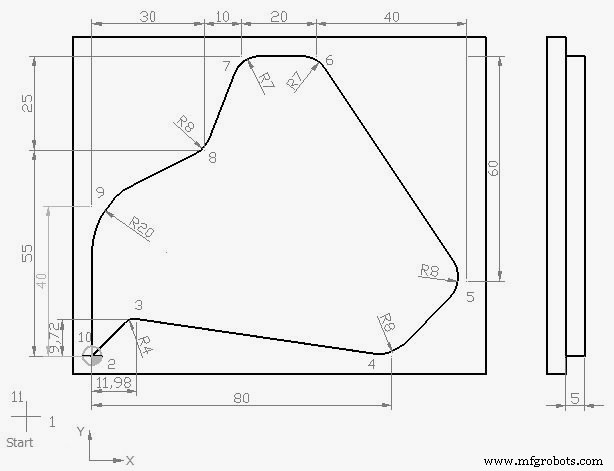

Ejemplo de Programación Sinumerik 810

Programación Sinumerik 810: Control de Radio y Chaflán en Fresado CNC

Ejemplo de Programación Sinumerik 810

N5 G00 G54 G64 G90 G17 X-20 Y-20 Z50
N10 S450 M03 F250 D01 (FRESADORA 12.5 MM DIA)
N15 C0
N20 Z5
N25 G01 Z0
N30 Z-5
N35 G42 X0 Y0
N40 X10 Y10 U4
N45 X80 Y0 U8
N50 X100 Y20 U8
N55 X60 Y80 U7
N60 X40 Y80 U7
N65 X30 Y55 U8
N70 X0 Y40 U20
N80 X0 Y0
N85 G40 X-20 Y-20
N90 G00 Z50
N95 Y100
N100 M30

Explicación de G-Codes Principales

Código	Descripción
G00	Desplazamiento rápido (rapid traverse).
G54	Selección de cero pieza #1 (Work Offset 1).
G64	Modo de trayectoria continua (continuous-path mode).
G90	Sistema de cotas absolutas.
G17	Selección del plano X-Y.
G42	Activación compensación radio herramienta (lado derecho de la trayectoria).
G40	Cancelación compensación radio herramienta.
S	Velocidad de husillo (rpm).
F	Avance de ejes (mm/min).
M	Funciones auxiliares (M03 = husillo horario, M04 = antihorario).
D	Número de herramienta / offset de radio.
M30	Fin de programa principal y rebobinado.
