Mecanizar el extremo de una pieza larga con sujeción vertical

Siempre es un reto enfrentarse a una pieza larga que requiere mecanizado en la punta o puntas. Igualmente desafiante es cuando tiene que mecanizar el lado de una pieza grande. A menos que su instalación esté equipada con una máquina herramienta que sea lo suficientemente grande como para montar una pieza de este tipo dentro del volumen de trabajo por encima de la plataforma de la máquina, no tendrá suerte. Incluso si tiene una máquina que es físicamente lo suficientemente grande como para acomodar la pieza de gran tamaño, a menudo asegurar o montar la pieza puede ser un gran desafío. Tradicionalmente, cualquier máquina de estilo pórtico o máquina de estilo enrutador sería descalificada inmediatamente debido al espacio libre limitado debajo del puente. A menos que esa máquina sea una DATRON M8Cube.

El M8Cube estilo pórtico de ingeniería alemana tiene un área de mecanizado de 1020 mm (40") x 830 mm (32 ½") x 245 mm (9 ½"). Esta es una buena solución cuando se tienen que mecanizar piezas grandes de precisión que no superen las 9” de altura o profundidad. ¿Qué sucede si se enfrenta a un molde grande o una carcasa electrónica de 12” de alto? El M8Cube ofrece un área abierta en la parte frontal de la mesa de la máquina que le permite montar piezas más altas que normalmente no cabrían debajo del pórtico. Esto es como una trampilla que se abre con orificios de montaje verticales en la cara frontal de la abertura para montar de forma segura las piezas de gran tamaño. A menudo, las piezas se pueden montar mientras permanecen dentro del área de mecanizado. Incluso podría montar una extrusión larga (por ejemplo, de 36 pulgadas de largo) verticalmente dentro de esta área abierta con el extremo ligeramente por encima de la superficie de la mesa. Esto le permite mantener el extremo de la extrusión al mínimo por encima de la abrazadera, lo que reduce las vibraciones en la pieza de trabajo. Ahora todo lo que necesita hacer es mecanizar el extremo de la pieza mientras el resto de la pieza lineal se extiende muy por debajo de la superficie de la mesa. Esta es una característica única que está integrada en su máquina estándar. Esta función ofrece mucha flexibilidad y diversidad para el taller de trabajo que nunca sabe a qué tipo de proyecto se enfrentará a continuación.

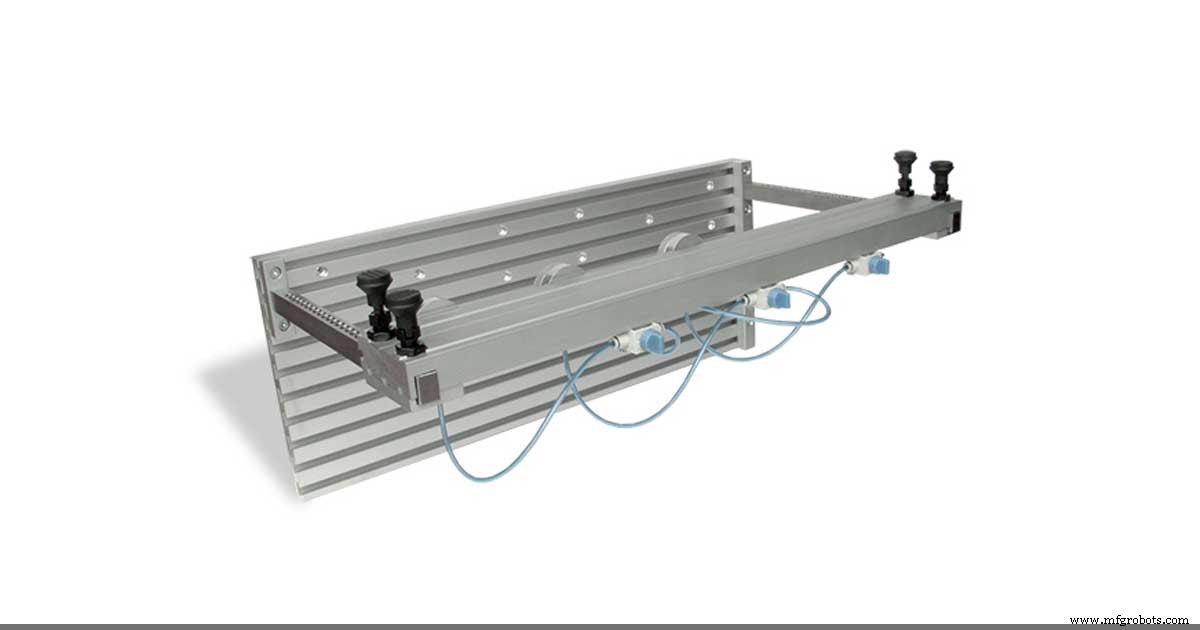

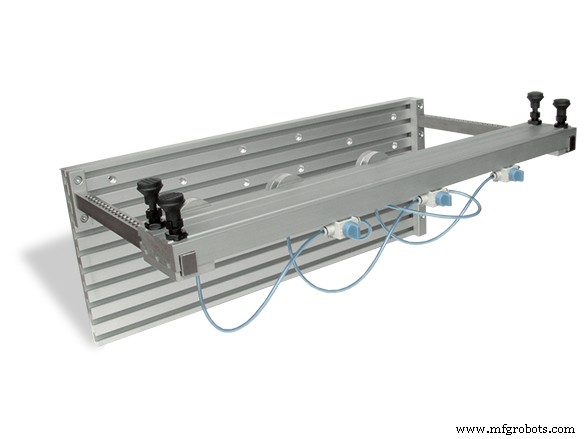

DATRON también ofrece una línea única de sistemas neumáticos de sujeción vertical para facilitar el montaje de piezas lineales o de gran tamaño dentro del área abierta. Estos sistemas de sujeción vertical fueron diseñados específicamente para el área abierta M8Cube. La solución de sujeción de piezas se monta rápidamente en los orificios roscados M6 ubicados en la cara frontal del área abierta. Este sistema de sujeción vertical se acciona neumáticamente para sujetar y soltar rápidamente las piezas de trabajo con solo tocar un botón. Para piezas que tienen un tiempo de ciclo corto, este sistema de sujeción vertical es ideal porque una pieza se puede quitar con una pieza nueva insertada y sujetada nuevamente en segundos. También puede diseñar su propio sistema de sujeción vertical y montarlo en los orificios de montaje provistos.

Si se enfrenta a una pieza de trabajo inusual que no cabe en su máquina CNC convencional, estaremos encantados de consultar con usted para ver si este alojamiento de diseño único y simple podría ser la respuesta a su parte más desafiante.
