Módulo de cámara:definición y tipos

Gracias a los módulos de cámara avanzados, tomar fotos y videos con su teléfono móvil ahora es como un reflejo espinal.

En esta publicación, vamos a compartir contigo los conceptos básicos de un módulo de cámara.

1. ¿Qué es el módulo de cámara?

El módulo de la cámara es una auténtica imitación del ojo humano.

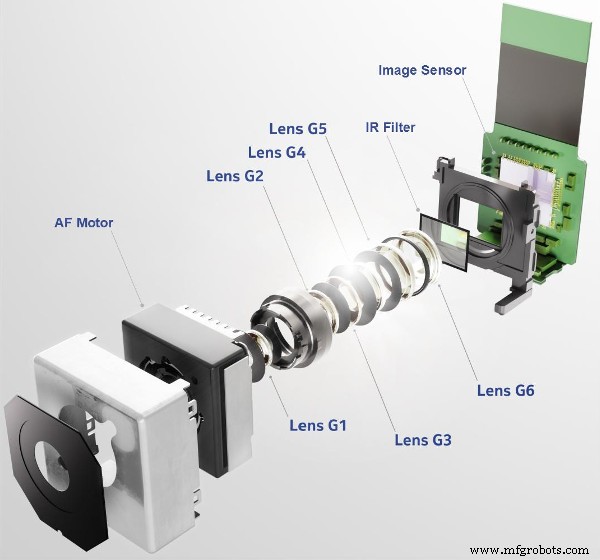

Básicamente, consiste en una lente , un titular , un motor de bobina de voz (VCM) , un filtro de rayos infrarrojos (IR) , un sensor y un circuito impreso flexible (FPC) .

Vamos a interrogarlos para que sepas mejor cuáles son:

• Lente :la lente es una parte clave del módulo de la cámara. Se utiliza para generar imágenes . La calidad de la lente es un aspecto crucial que determina la calidad de la imagen.
• Soporte :una estructura generalmente plástica utilizada para contener todos los componentes.
• MVC :un elemento incrustado en el soporte. Se utiliza para ajustar la distancia focal de la lente.
• Filtro IR :el rango de la longitud de onda de la luz que puede recibir el sensor de la cámara es mayor que eso en los ojos humanos, por lo tanto, un filtro IR está aquí para filtrar esa luz invisible.
• Sensor :Otra pieza clave del módulo de la cámara. Se utiliza para recibir la imagen que genera la lente.
  Hay dos tipos de sensores:CCD (dispositivo de carga acoplada) y CMOS (semiconductor de óxido de metal complementario). CCD tiene una mejor sensibilidad , por lo que puede producir una mejor imagen. Sin embargo, la velocidad de imagen del CCD es bastante lenta , y su circuito de procesamiento producirá grandes calor , lo que genera ruido térmico y desperdicio de energía.
  CMOS es comparativamente económico y ahorro de energía , y la calidad de imagen que proporciona aumenta gradualmente , lo que la convierte en una mejor opción en el mercado, especialmente en el área de electrónica de consumo .
• FPC :es un circuito de control integrado combinado con el enlace a otras partes del dispositivo.

2. Tipos de módulo de cámara

Divididos por la posición, hay 2 tipos de módulos de cámara:un frontal módulo de cámara y una parte trasera módulo de cámara.

2.1 Módulo de cámara frontal

El módulo de la cámara frontal se usa principalmente para tomar selfies y videollamadas, y normalmente tiene una sola lente. iPhone X crea con éxito la nueva norma.

Hoy en gama alta teléfonos móviles, la cámara frontal se puede integrar con una cámara de tiempo de vuelo (TOF) para realizar el reconocimiento facial .

Aunque los teléfonos con una sola cámara frontal también pueden hacer eso con la ayuda de un algoritmo, los teléfonos que usan una cámara TOF son mucho más seguros y pueden desbloquearse sin luz. .

La cámara TOF hace posibles muchas funciones interesantes. Las animaciones de expresiones faciales y la reconstrucción de modelos 3D son dos ejemplos vívidos.

2.2 Módulo de cámara trasera

El módulo de la cámara trasera generalmente se usa para tomar fotos de otros y videos. Siempre hay una linterna en el módulo de la cámara trasera.

Los fabricantes han pensado en muchas formas de mejorar la capacidad del módulo de la cámara trasera, como desarrollar un mejor sensor , mejorando las propiedades ópticas de la lente y agregar más cámaras en módulos.

Según el número de la cámara, podemos dividir el módulo de la cámara trasera en 3 tipos:simple módulo de cámara, doble módulo de cámara y triple módulo de cámara.

2.2.1 Módulo de cámara única

Es el módulo de cámara trasera tradicional en gama baja dispositivos electrónicos.

2.2.2 Módulo de doble cámara

Hay principalmente tres configuraciones de módulo de cámara dual:

• Color más color :diseñado para realizar bokeh y reenfocar . Aparece en algunos teléfonos de gama baja.
• Color más monocromo :en esta configuración, la información de color y la información de la escala de grises se registran por separado, luego el algoritmo combinará dos imágenes para lograr una mejor calidad fotográfica, especialmente en poca luz. escenas y noches . Los teléfonos Huawei son los representantes destacados que usan este esquema.
• Gran angular más teleobjetivo :diseñado principalmente para lograr zoom óptico . De esta forma podemos obtener fotos más nítidas del paisaje a larga distancia . Aparece en los iPhone de gama alta y en la serie Samsung Galaxy.

2.2.3 Módulo de triple cámara

Agregar una cámara más al módulo de cámara dual nos permite tomar superteleobjetivo o super gran angular imágenes, que aportan un gran impacto visual .

Eso es todo lo que tenemos que decir en esta publicación.
