Galvanoplastia con cobre

Acerca de este proyecto

La galvanoplastia es un proceso que utiliza una corriente eléctrica para reducir los cationes metálicos disueltos de modo que formen una fina capa metálica coherente en un electrodo.

Razones para la galvanoplastia:

• Resistencia a la corrosión

• Características mecánicas mejoradas

• Estética:se ve genial :)

Este sistema utilizará un balde con una solución de electrolito hecha de sulfato de cobre, así como un tubo de cobre para platear objetos metálicos.

Hice mi solución de electrolitos mezclando sulfato de cobre y agua destilada. La proporción de sulfato de cobre a agua determinará qué tan conductivo es el electrolito, y debe variar esta proporción dependiendo de la velocidad de recubrimiento deseada. Cuanto más conductora sea la solución, más rápido se producirá el proceso de recubrimiento. Empiezo con una proporción de 1 onza de sulfato de cobre por 2 tazas de agua destilada.

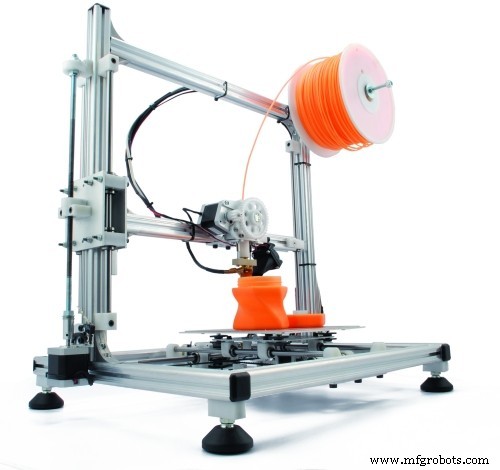

Una vez que tengamos nuestra solución de electrolitos, necesitaremos configurar la tubería de cobre y la bomba del acuario. Diseñé algunos clips en Tinkercad para sujetar el tubo de cobre a lo largo del costado del cubo y los imprimí en 3D en mi Anet A8. Luego inserté un tubo de la bomba del acuario a través del tubo de cobre hasta el fondo de la solución. Esto ayudará a agitar la solución de electrolitos durante el proceso de recubrimiento. También imprimí en 3D un soporte para suspender el cátodo en el centro de la bañera.

Arduino

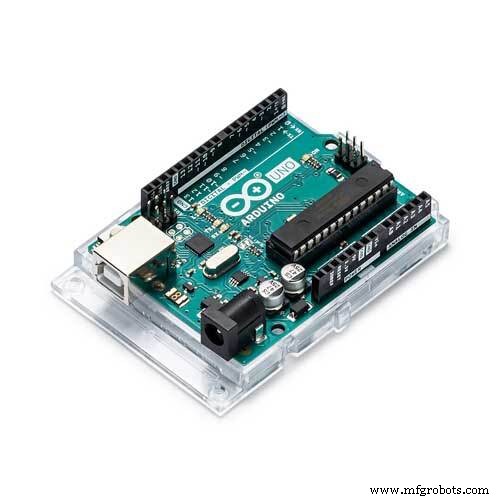

El Arduino Uno se usa junto con un relé para alternar la energía a la solución de electrolito. El Uno encenderá la alimentación durante 10 segundos y luego lo dejará apagado durante 1 segundo. Estos valores se pueden ajustar en el croquis como se desee.

Tengo un interruptor de botón simple para habilitar / deshabilitar el proceso de enchapado.

  / * Galvanoplastia * * Relé de alternancia con duraciones de encendido y apagado * Interrupción del interruptor de alimentación para alternar el ciclo del relé * * / const int powerSwitch =2; const int bathLed =6; const int relay =7; const int powerLed =13; long onTime =10000; long offTime =1000; volátil bool isActive =false; void turnOn () {digitalWrite (relé, ALTO); digitalWrite (bathLed, HIGH);} void turnOff () {digitalWrite (relé, LOW); digitalWrite (bathLed, LOW);} void toggleState () {isActive =! isActive; digitalWrite (powerLed, isActive);} // Retraso con escape logicvoid await (long timeToWait) {for (int j =0; j

Estoy usando una batería lipo 4s junto con un convertidor buck para regular el voltaje porque no tengo una fuente de alimentación de banco. Planeo probar el enchapado a diferentes voltajes para ver qué funciona mejor para mi configuración.

¿Funciona?

Empecé chapando algunas monedas. Estos se hicieron a alrededor de 3 voltios y tiraban alrededor de 600 mA durante el proceso de galvanoplastia. Metí cada moneda durante unos cinco a diez minutos y me sorprendió lo rápido que se platearon.

¡Funciona! Pero el chapado de monedas se ha hecho muchas veces antes. Así que pedí pintura conductora y comencé a pintar algunas impresiones en 3D.

Impresiones 3D

El primer intento fue este anillo de lobo, que no era la mejor impresión, pero funcionó muy bien como primera prueba.

El anillo no se estaba plateando tan rápido como las monedas porque no apliqué suficientes capas de pintura conductora. Coloqué este anillo durante aproximadamente 4 horas.

Luego probé algunas impresiones en 3D más, pero esta vez apliqué una cantidad excesiva de pintura con la esperanza de que las impresiones fueran más conductoras.

Las impresiones son mucho más difíciles de planchar y parece que todavía necesito probar algunas configuraciones diferentes para ajustar el proceso.

Parece que todavía necesito probar algunas configuraciones diferentes en el sistema, pero en general estoy muy satisfecho con los resultados.

Espero que hayas disfrutado de esta introducción a la galvanoplastia y te animo a que la pruebes.

Agradecimientos especiales

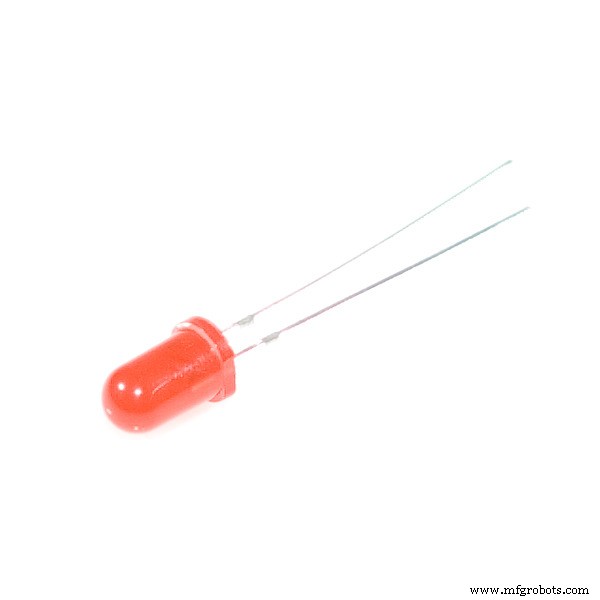

Me gustaría agradecer a Elegoo por patrocinar este proyecto. Enviaron su Super Starter Kit que venía con todo lo que necesita para comenzar a piratear proyectos de Arduino. Usé los siguientes elementos del kit de inicio:Arduino Uno, sombrero de prototipos, placa de pruebas, relé, resistencias, leds, interruptor de botón y cables de puente.

¡Obtenga su kit hoy y comience a hacer!

https://www.amazon.com/EL-KIT-003-Project-Starter-Tutorial-Arduino/dp/B01D8KOZF4

Código

• ElectroToggle

ElectroToggle C / C ++

Sube este boceto a tu Arduino Uno usando el IDE de Arduino.

 / * Galvanoplastia * * Alternar relé con duraciones de encendido y apagado * Interruptor de encendido para alternar el ciclo del relé * * / const int powerSwitch =2; const int bathLed =6; const int relé =7; const int powerLed =13; long onTime =10000; long offTime =1000; volatile bool isActive =false; void turnOn () {digitalWrite (relé, ALTO); digitalWrite (bathLed, HIGH);} void turnOff () {digitalWrite (relé, LOW); digitalWrite (bathLed, LOW);} void toggleState () {isActive =! isActive; digitalWrite (powerLed, isActive);} // Retraso con escape logicvoid await (long timeToWait) {for (int j =0; j

   Piezas y carcasas personalizadas
 Clips para el cubo para sujetar el tubo de cobre y clip para sujetar el cátodo.


   Esquemas
 Diagrama del circuito de galvanoplastia
