Circuito LED pulsante:qué es y cómo construir uno

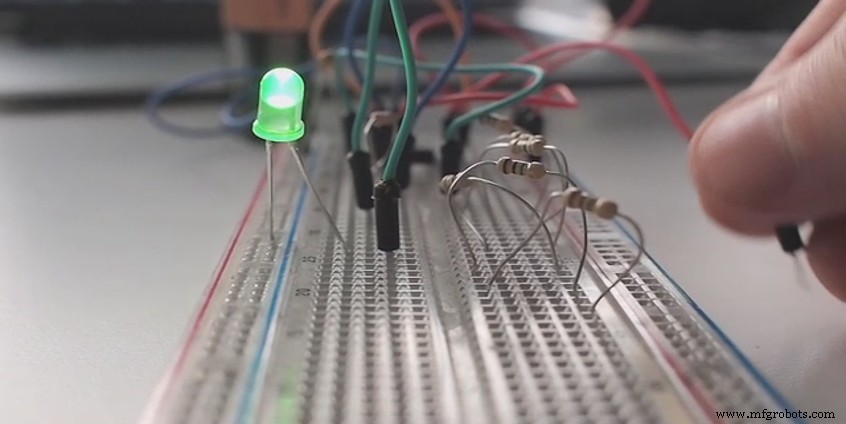

Circuito LED pulsante

¿Su proyecto implica crear efectos de luz y está buscando el mejor método para hacerlos? Si su respuesta es afirmativa, debe considerar el circuito LED pulsante.

El circuito LED pulsante es una forma simple pero poderosa de crear efectos de luz para proyectos decorativos u otros proyectos relacionados con luces.

Sin embargo, puede que no sea fácil ensamblarlo correctamente en su primer intento. Pero eso no es motivo de preocupación.

En este artículo, aprenderá cómo construir un circuito de LED pulsante simple y hacer que funcione.

¡Entremos de inmediato!

LED de atenuación y pulsación con 555

El circuito LED pulsante o atenuado es un proyecto pequeño y fácil que le permite controlar los impulsos o atenuaciones LED con un temporizador IC 555.

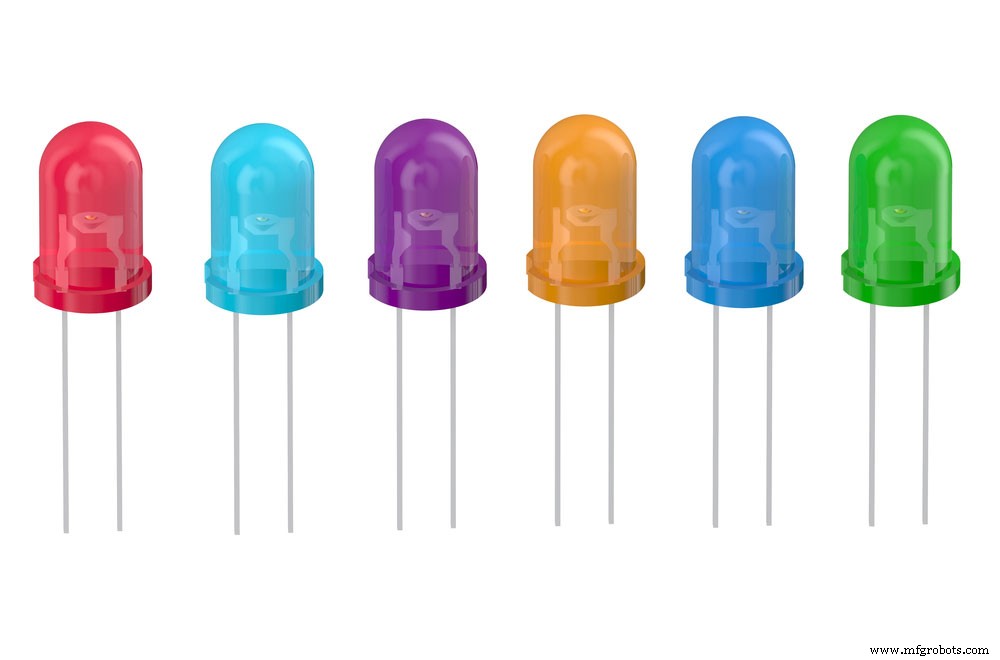

LED

Curiosamente, puede lograr dos tipos de efectos de desvanecimiento con este circuito. Estos incluyen los efectos de fundido de entrada y salida gradual.

Además, puede usar este circuito simple para construir luces decorativas o simples tiras de LED pulsantes.

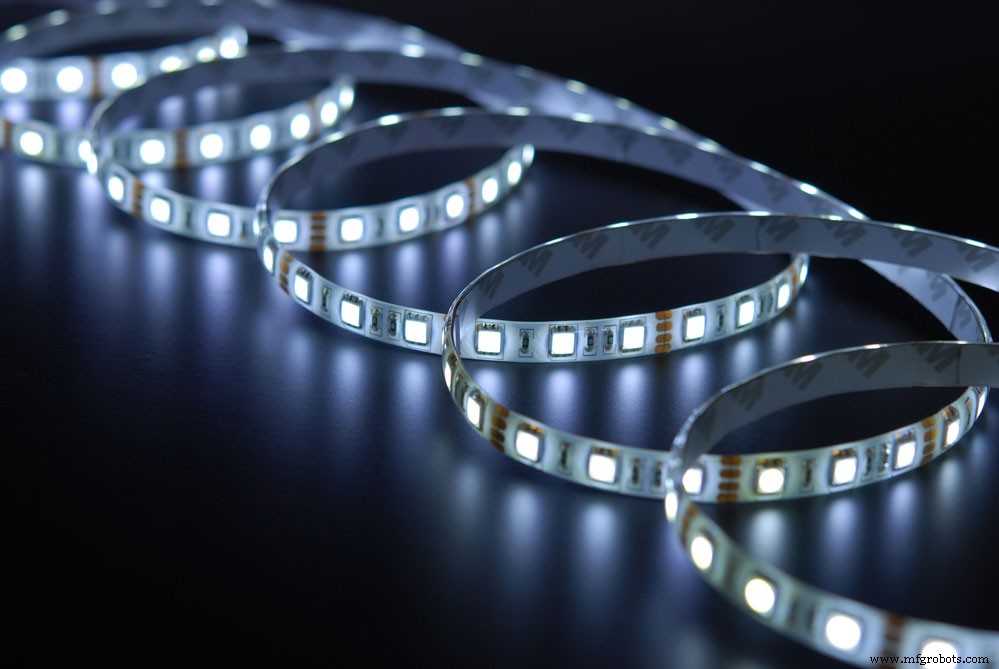

Tiras LED

Entonces, echemos un vistazo más de cerca a cómo funciona este circuito.

¿Cómo funciona?

El temporizador IC 555 es el equivalente de un corazón en este circuito. Por lo tanto, con el temporizador IC 555 y un transistor, puede ejecutar la mayoría de las operaciones del circuito, junto con algunas resistencias y condensadores.

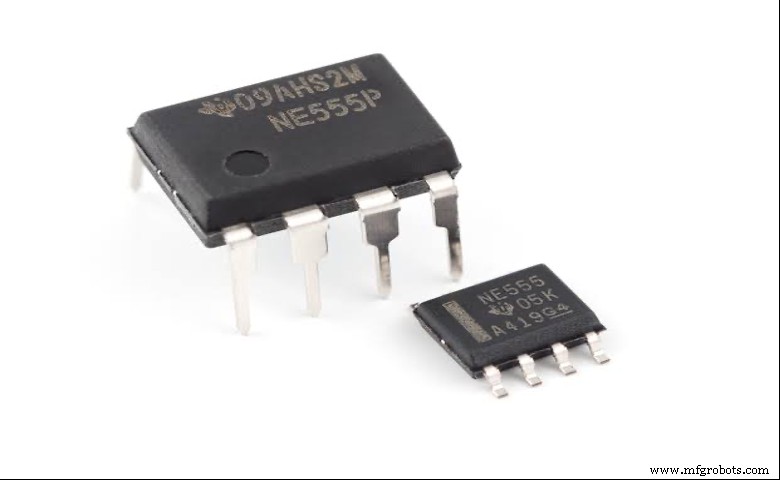

555 Temporizador CI

Además, el temporizador IC funciona en un modo multivibrador estable para este circuito. Además, el temporizador IC crea pulsos de tiempo que controlan cómo el LED se enciende y se apaga.

Además, las resistencias lo ayudan a determinar la cantidad de retraso cuando el LED se enciende y se apaga. Pero eso no es todo. El capacitor también juega un papel vital en la decoloración de los LED.

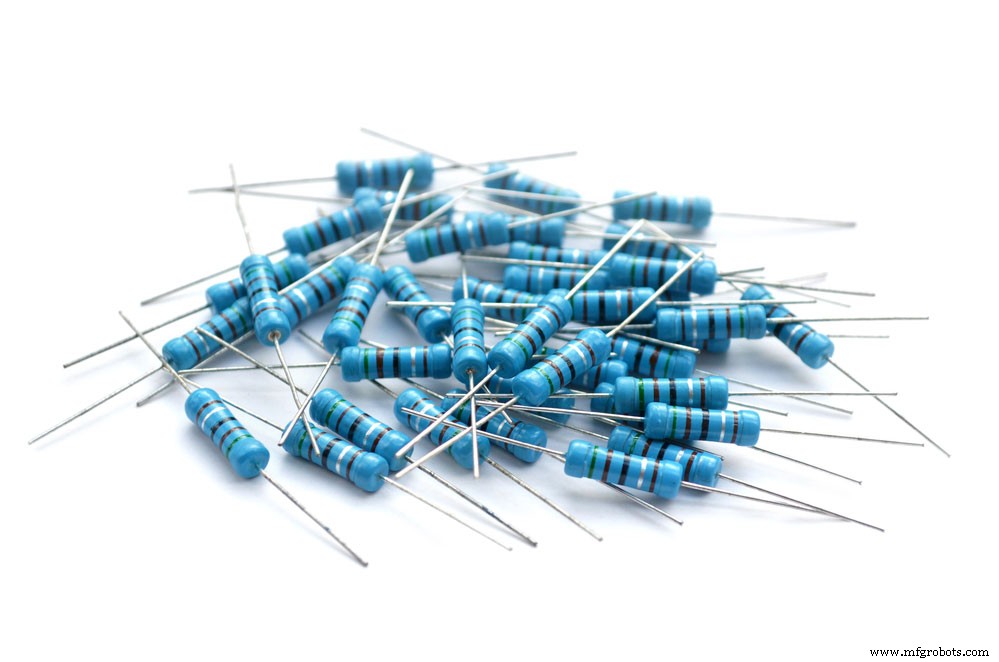

Resistencias

Además, los transistores son responsables de amplificar las señales que se mueven hacia los LED a un nivel suficiente para encenderlos, sin dañarlos.

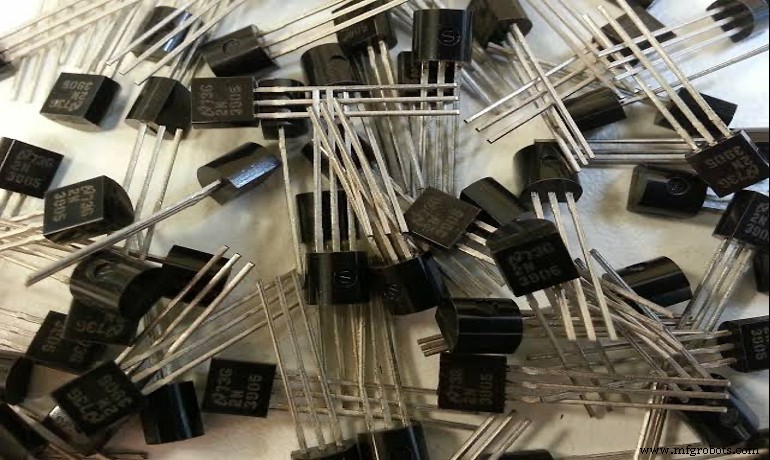

Transistores

Además, el voltaje de funcionamiento de este circuito oscila entre 9v y 12v. Además, si su LED tiene una corriente nominal de 25 mA, será compatible con este circuito.

Nota:puede agregar más LED a sus circuitos simplemente conectando sus LED con una resistencia en paralelo.

Diagrama de Circuito

Aquí está el diagrama y el esquema del circuito que aprenderemos a construir.

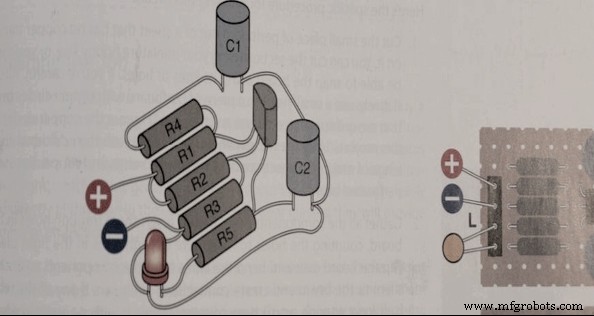

Diagrama de circuito

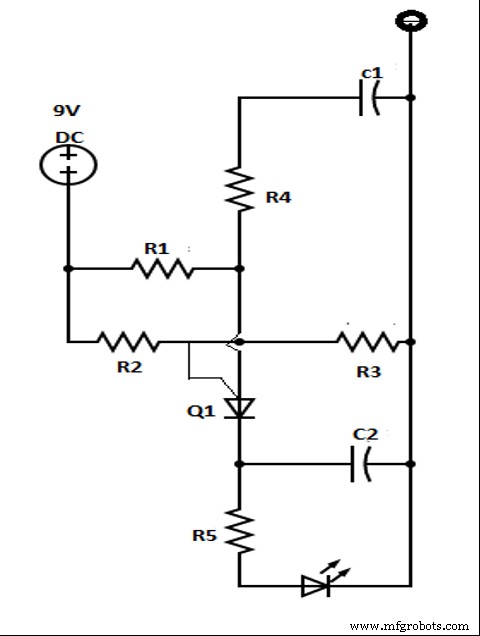

Esquema del circuito

Componentes necesarios

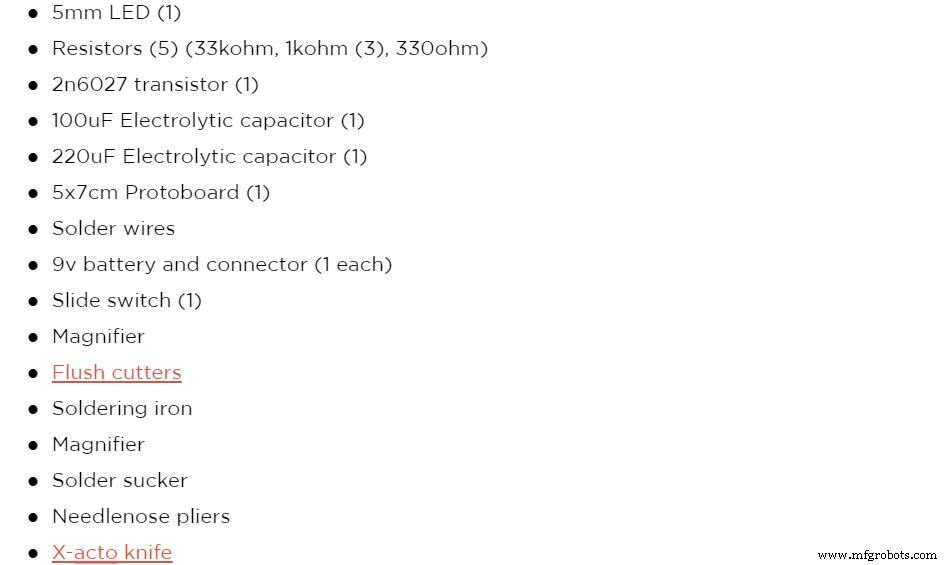

Para construir este circuito, necesitará los siguientes componentes y herramientas:

Cómo construir

Ahora, lo guiaremos a través del método paso a paso para producir un circuito LED de pulso o atenuación perfecto y funcional.

Paso 1:Reúna e inspeccione sus componentes

Primero, asegúrese de tener todos los componentes y herramientas necesarios. Además, compruebe si sus datos funcionan correctamente.

Luego, verifique el voltaje de su capacitor para ver si tiene un capacitor o una resistencia defectuosos. Y asegúrese de reemplazar cualquier defectuoso antes de comenzar a construir para evitar errores.

Paso 2:construya su placa de circuito

Luego, el siguiente paso es ensamblar su placa de circuito.

Además, para facilitar la comprensión, si no puede leer los esquemas, hemos agregado tanto el esquema del circuito como el diagrama uno al lado del otro para que sepa dónde y cómo colocar sus componentes.

Paso 3:suelde su interruptor y resistencias

Ahora puede comenzar a construir su circuito soldando su interruptor a la placa de circuito. Recomendamos soldarlo al borde del tablero. Además, no olvides dejar un agujero en tu placa para tu batería de 9v.

Nota:al soldar, asegúrese de que parezca un mini volcán. Si no es así, lo más probable es que tengas una articulación fría. Además, asegúrese de calentar primero el cable antes de agregar la soldadura.

Agregue sus resistencias a la placa una vez que haya soldado su interruptor. Además, doble los cables de la resistencia para evitar que se caigan de la placa.

Ahora, suelde la primera resistencia de 1K presionando la resistencia al ras de la placa y soldando para hacer una conexión. A continuación, haga lo mismo con las otras resistencias en este orden:resistencia de 33k, 1k, 1k y 330 ohmios.

Nota:no corte todavía los cables sobrantes. Todavía son vitales si desea realizar conexiones sin cables más adelante.

Paso 4:suelde su transistor y condensadores

Luego, coloca tu transistor de acuerdo con el diagrama del circuito, que debe estar frente a las tres resistencias que soldaste en el medio.

Además, tenga en cuenta que la orientación es esencial, así que asegúrese de que el lado plano del transistor mire hacia las resistencias. Luego, ajuste los cables para obtener la posición y proceda a soldar.

Después de esto, agregue sus condensadores a los circuitos de acuerdo con el diagrama.

No se preocupe si usa demasiada soldadura. Puede usar su aspirador de soldadura para eliminar todo el exceso de soldadura de su circuito.

Paso 5:Haga sus conexiones

Primero, suelde la resistencia de 1k más cercana al interruptor al cable positivo del capacitor de 100uF. A continuación, recomendamos doblar la punta de la resistencia hacia el lado del capacitor. Una vez que haya realizado la conexión, puede eliminar el exceso de clientes potenciales, si los hay.

Luego, acerque el cable del transistor al capacitor de 100uF y conéctelo a las resistencias de 1k y 33k, creando una junta en forma de L.

Además, tome el cable central del transistor y conéctelo a la resistencia media de 1k. Después de ejecutar estas conexiones, corte los cables sobrantes.

Revisa el capacitor de 220uF y conecta la parte positiva al transistor, y el cable negativo a la carga negativa del capacitor de 100uF.

Para la mitad inferior, une el cable negativo del condensador de 220 uF al cable de resistencia de 1 K más cercano, pero no cortes las cargas adicionales.

Puede agregar su LED al circuito cuando esté seguro de sus conexiones. Luego, puede conectar el cable de la resistencia de 330 ohmios al terminal positivo del LED y soldar el terminal negativo del LED a los cables restantes de la resistencia de 1k. Aún así, toma esa conexión y suéldala al terminal positivo de la batería.

Paso 6:Finalización

Después de concluir la configuración, debe haber dos cables de resistencia sin conexiones:el de 1K y el de 33K. Ahora, deberá crear un puente de soldadura para crear un vínculo fuerte entre las resistencias. Luego, puede cortar el cable de la resistencia de 1k. Sin embargo, primero mantenga la información de la resistencia de 33k y conéctela al terminal positivo de la batería y, como de costumbre, corte los cables sobrantes.

Nota:no tires el exceso de leads. Son útiles cuando desea realizar una conexión sin cables. Asegúrate de no conectar la información del interruptor externo para que puedas encender y apagar tu circuito sin tener que quitar la batería.

Pensamientos finales

Construir un circuito LED pulsante es un proyecto divertido y fácil debido a su electrónica básica. Una vez que haya configurado todo con todas las conexiones, todo lo que tiene que hacer es probar el circuito.

Sin embargo, tendría que verificar su circuito y conexiones antes de realizar la prueba. Al hacerlo, protegerá la batería o los componentes para que no se dañen.

Si tiene muchas manchas por usar demasiada soldadura, no se preocupe. Limpie y su circuito estará bien.

Si encuentra este proyecto interesante y desea hacer más preguntas, no dude en comunicarse con nosotros y estaremos encantados de ayudarle.
