Condensador nominal X:cómo usar uno en una fuente de alimentación sin transformador

Los condensadores son el santo grial de la electrónica. Después de todo, puede encontrar estos componentes electrónicos en iluminación LED, procesamiento de señales, fuente de alimentación, electrónica comercial, etc. Dicho esto, el condensador funciona como un filtro. Y ayuda a eliminar los problemas de ruido de un circuito. Pero si se trata de aplicaciones en sistemas de energía que requieren un dispositivo que se pueda conectar en cualquier dirección, el capacitor con clasificación X es ideal.

En este artículo, discutiremos ampliamente los capacitores con clasificación X. Además, aprenderá sobre las características, especificaciones, aplicaciones y más del dispositivo.

Si está listo, ¡continuemos!

¿Qué son los capacitores con clasificación X?

Condensadores de tantalio con clasificación X

Fuente:Wikimedia Commons

Los condensadores con clasificación X son dispositivos electrónicos no polarizados. Y se comportan como transformadores de voltaje de ruptura. Por lo tanto, ayudan a reducir la CA de alto voltaje a la CA de bajo voltaje en los circuitos electrónicos. Dado que estos capacitores industriales no están polarizados, puede conectarlos en todas las direcciones.

Características y especificaciones del condensador de clasificación X

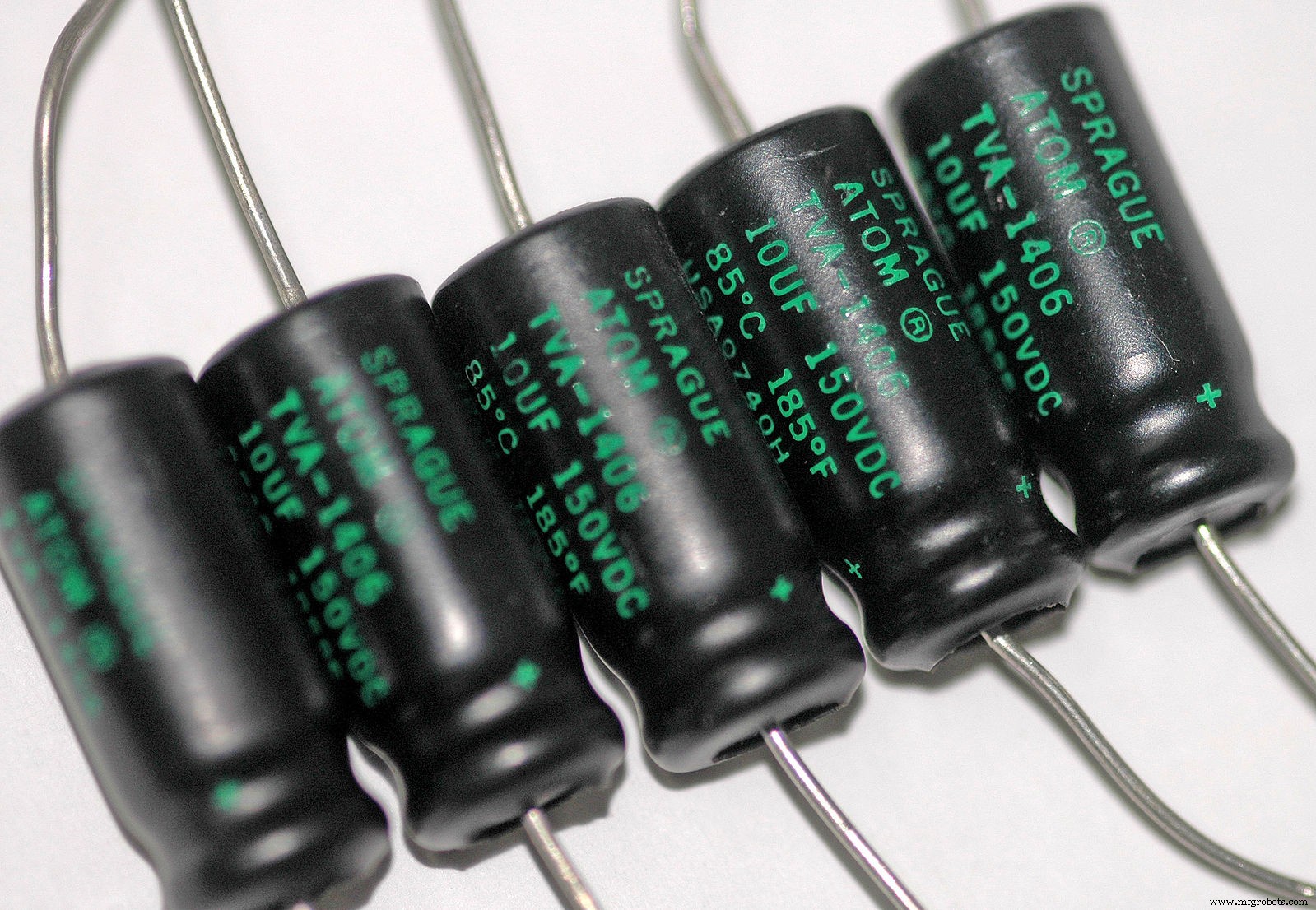

Condensador axial X

Fuente:Wikimedia Commons

Las características del capacitor con clasificación X incluyen:

• El condensador tiene una función de autorreparación
• Viene con una capa de epoxi.
• Cumple con la directiva RoHS
• Características eléctricas notables por encima de un condensador normal
• El dispositivo tiene una película de poliéster metalizado

Además, las especificaciones del condensador de clasificación X incluyen:

• El voltaje nominal es de 250 V CC, 1000 V CC, 400 V CC, 100 V CC, 1250 V CC, 630 V CC, y el voltaje nominal de reducción es del 1,25 %/ ⁰ C a más de 85 ⁰ C es 250 VCA, 125 VCA, etc.
• Un rango de capacitancia de 0,0010 µF a 10 µF (E12)
• El rango de temperatura de la categoría para -100 VCC, 250 VCC, 400 VCC, 630 VCC, 1000 VCC, 1250 VCC es -40 ⁰ C a +105 ⁰ . Estos valores incluyen el aumento de temperatura en una unidad de superficie。
• Tolerancia de capacitancia de ±10 % (K), ±5 % (J)
• Tiene un rango de temperatura de categoría de -125 VAC, 250 VAC es -40 ⁰ C a +85 ⁰ C
• La tensión soportada incluye:

Entre terminales:tensión nominal (VAC) x 230 % 60 s

Terminales a envolvente:1500 VAC 60 s

Bornes de conexión a envolvente:1500 VAC 60 s

Voltaje evaluado. 125 VCA, 250 VCA

Tensión evaluada 1000 VDC, 1250 VDC

Entre terminales:tensión nominal (V CC) x 175 % 2 s a 5 s 0r 1000 V CA

Tensión evaluada 100V a 630 VDC

Entre terminales:tensión nominal (V CC) x 150 % 60 s

Clasificación de condensadores de clase X y clase Y

Class-X y Class-Y son capacitores de suministro principal especiales. Y estos condensadores cumplen con los estándares estadounidenses y europeos con certificación de seguridad. Además, puede usarlos para filtrar líneas de CA en diferentes dispositivos electrónicos.

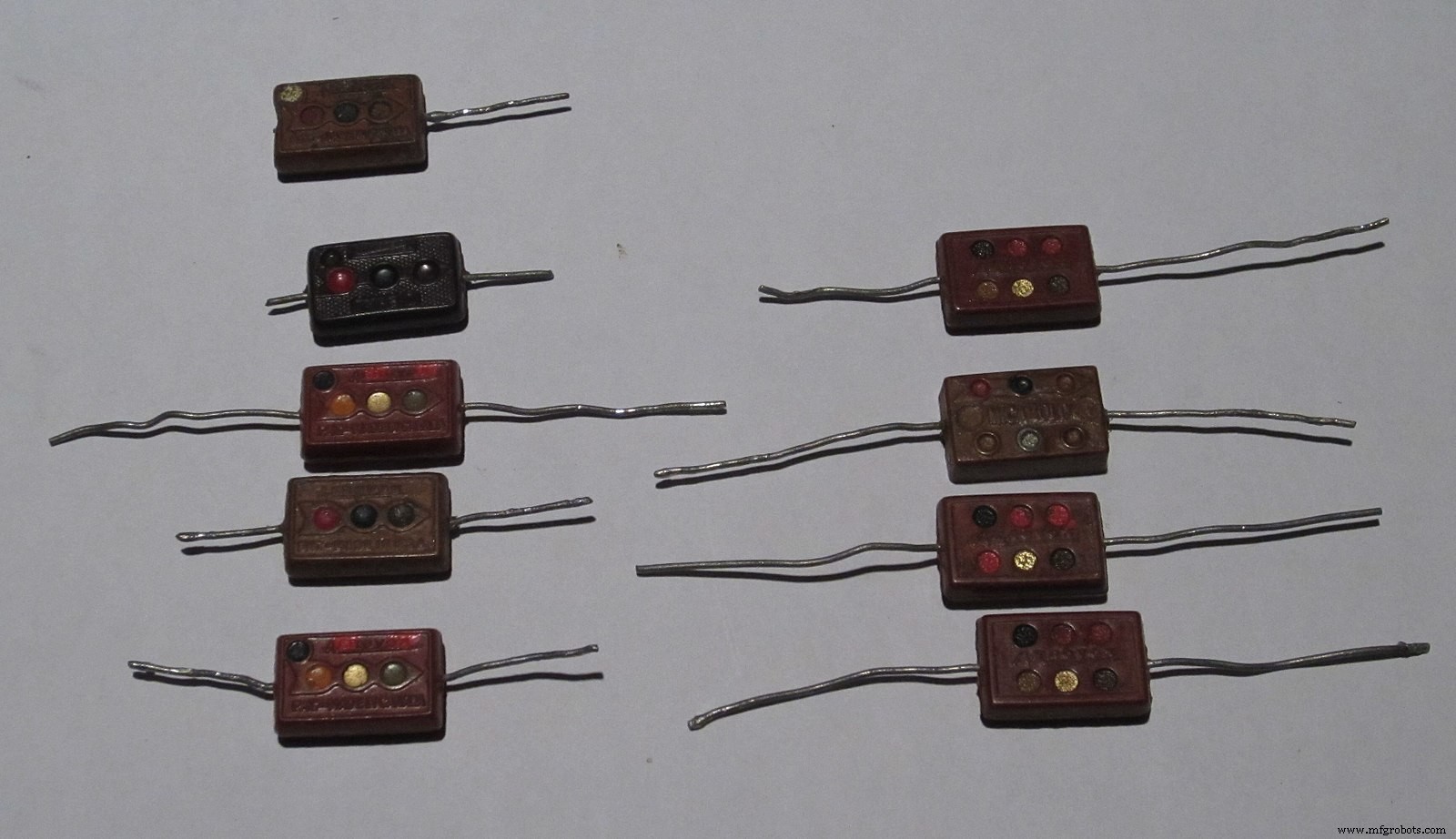

Condensadores de clase X (condensadores de código de color EIA)

Fuente:Wikimedia Commons

Además, también puede llamar a los condensadores de supresión de interferencias de radiofrecuencia y de interferencia electromagnética Clase-X. O puede llamarlo capacitores de supresión EMI/RFI, donde el RFI tiene un valor de capacitor de frecuencia más alto que el EMI.

Condensadores de clase Y (condensadores de mica plateada)

Fuente:Wikimedia Commons

Dicho esto, también puede llamar a la Clase-Y un capacitor de seguridad de filtro de línea de CA. Además, ambos capacitores de clase especial reducen la producción de EMI/RFI y los efectos adversos relacionados con la frecuencia de resonancia recibida.

Y antes de que estos condensadores puedan ejecutar su filtrado EMI/RFI, debe conectarlos directamente a una entrada de alimentación de carga de CA. En consecuencia, puede someter a los capacitores a transitorios de voltaje y sobrevoltaje como picos de tensión. Entonces, el capacitor puede fallar.

¿Qué sucede después de conectar los capacitores?

Cuando coloca el condensador Clase-X (a través del condensador de línea) entre la línea y el neutro, puede fallar. Y esto puede ocurrir debido a una sobretensión. Además, la falla abrirá un dispositivo de voltaje de suministro de sobrecorriente como un disyuntor o un fusible. Como resultado, es posible que no experimente riesgos de descargas eléctricas, incluso si falla el capacitor.

Además, cuando conecta la línea al capacitor de tierra o al capacitor Clase-Y entre la barra y tierra, puede fallar en corto. En consecuencia, se producirá una descarga eléctrica fatal debido a la pérdida de la conexión a tierra.

Pero eso es un problema porque los fabricantes diseñan este capacitor para fallar al abrirse. Y el capacitor filtrará rápidamente cualquier ruido e interferencia que tu dispositivo pueda tener debido a una falla. Además, no correrá el riesgo de sufrir una descarga eléctrica.

Dicho esto, puede clasificar los condensadores de clase X y clase Y en función de:

• El pico de tensión de impulso que les resulta más fácil de resistir
• Su voltaje máximo o voltaje de pulso nominal máximo

La tabla resume la clasificación de los condensadores:

Subclase (IEC 60384-14)	Impulso máximo antes de la prueba de resistencia	Pulso de voltaje máximo (en funcionamiento)
X1	4 kV por C ≤ 1 µF4/√C kV por C ≤ 1 µF	>2,5 kV≤4,0 kV
X2	2,5 kV por C ≤ 1 µF2,5/√C kV por C>1 µF	≤2,5 kV
X3	<1,2 kV	Nada

Subclase (IEC 60384-14)	Impulso máximo antes de la prueba de resistencia	Tensión nominal
Y1	8 kV	≤500 VCA
Y2	5 kV	150 V CA≤ V <300 V CA
Y3	Nada	150 V CA≤ V <250 V CA
Y4	2,5 kV	<150 VCA

Cómo utilizar un condensador de clasificación X en una fuente de alimentación sin transformador

Dado que los condensadores con clasificación X tienen clasificaciones de alto voltaje, puede conectarlos directamente a la red eléctrica de CA en serie. Curiosamente, el condensador de reducción de voltaje del capacitor con clasificación X es la parte crítica de un circuito de fuente de alimentación sin transformador.

Por lo tanto, puede conectar el condensador de clasificación X con la línea de fase de CA en serie para reducir la corriente. Luego, puede reemplazar el transformador con condensadores de caída. Con eso, puede usar un puente rectificador para cambiar la señal de CA desplegable a una señal de CC con extrema precaución.

Esta configuración también tiene un diodo Zener (1N4733A 5.1V). Y el dispositivo ayuda a producir una salida de CC. Luego, el condensador ideal de suavizado (5,0 µF/6 V CC) ayuda a crear condensadores discretos de CC sin ondulaciones. Y ahí está eso que le mostrará la salida de CC.

Dicho esto, debe elegir su capacitor de reducción de voltaje en función de dos cosas:primero, segundo, el voltaje requerido que su circuito puede retirar.

Y puedes usar la siguiente fórmula para calcular el agradable de la ciudad:

X_c =1/2πfC

donde:

• F =frecuencia de CA
• C =capacitancia del capacitor nominal X
• X_c =reactancia de un capacitor

Entonces, si usa una frecuencia de 60 Hz y un capacitor de 0.50 µF, la reactancia es:

X_c =1/2 x 3,14 x 60 x 0,50 x 10ˆ-6 =5307,86 Ω

Si su voltio es 560, puede calcular su corriente

I =E/X_c =560 voltios/5307,86 Ω =0,105 amperios

Cosas importantes a tener en cuenta:

1. Las familias de condensadores de fuente de alimentación sin transformador son ideales para circuitos compactos con clasificaciones de corriente menores.
2. Dado que el circuito implica el manejo directo de voltaje de CA, es esencial tomar precauciones, especialmente contra picos de voltaje ocasionales.
3. Aísle los cables de voltaje de salida de CA.
4. Evite reemplazar los capacitores con clasificación X que tienen capacitores comunes.

Aplicaciones

Puede usar el condensador de clasificación X para lo siguiente:

• Fuente de alimentación sin transformador
• Fuente de alimentación capacitiva

Fuente de alimentación capacitiva

Fuente:Wikimedia Commons

• Iluminación LED

Iluminación LED

Fuente:Wikimedia Commons

• Ordenadores portátiles

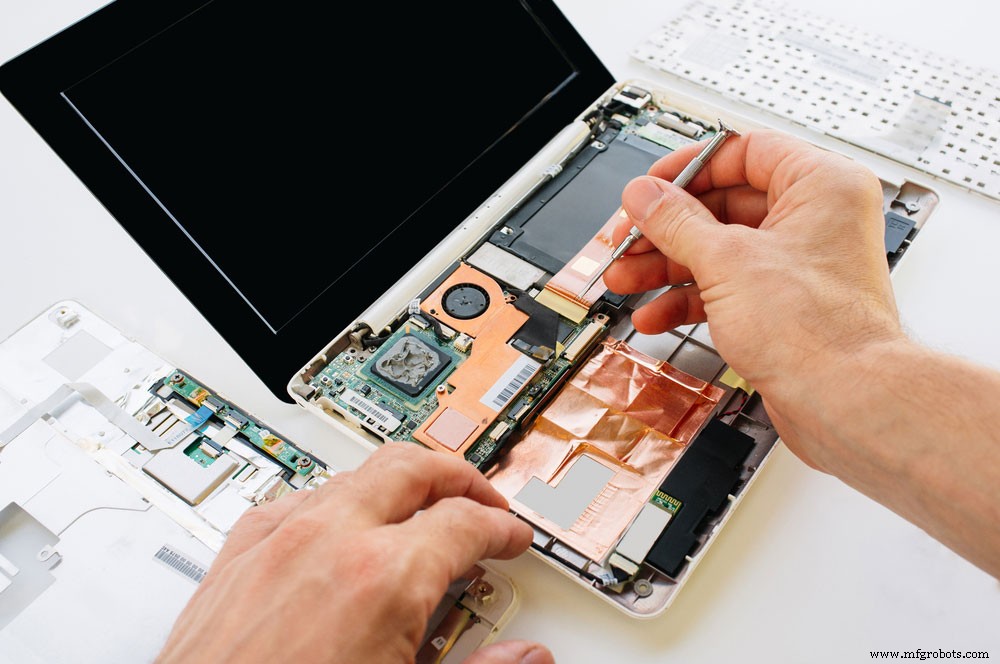

Tablero para portátiles

• Impresoras

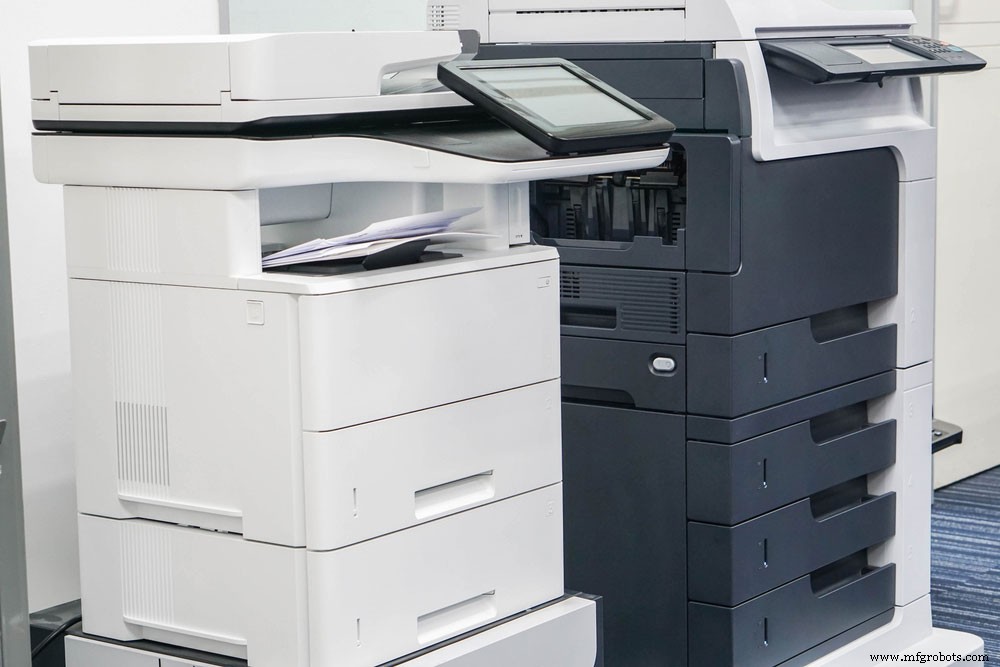

Impresoras

Marcas de logotipo de aprobación de seguridad

Los símbolos o marcas adecuados son necesarios para todos los condensadores certificados de seguridad, condensadores de supresión y derivación. Y puede encontrar las marcas del logotipo de aprobación de seguridad en la tabla del capacitor que muestra las marcas y definiciones de seguridad:

Preguntas frecuentes

¿Cómo funciona un capacitor X?

El condensador X funciona conectándose directamente a la línea de alimentación de CA. Mientras lo hace, el capacitor resiste los picos de voltaje que pueden venir con la línea eléctrica. Entonces, si falla, fallará de manera segura como un circuito abierto.

¿Qué son las mayúsculas X e Y?

Estos son condensadores de seguridad. Los condensadores X eliminan el modo diferencial. Y esto sucede cuando conecta el dispositivo a través de la línea de entrada. Los condensadores Y2 ayudan a eliminar el diodo ordinario. Además, esto sucede cuando coloca los capacitores de seguridad Y2 entre la entrada y la línea de tierra.

¿Cómo se clasifican los capacitores?

Puede calificar diferentes capacitores comparando sus valores reales y su capacitancia nominal para conocer la cercanía. Luego, puede indicar la tolerancia exacta con bandas de colores y letras.

Palabras finales

Los condensadores integrados con clasificación X son la opción perfecta si planea ejecutar el filtrado EMI/RFI. Pero antes de obtener uno, es vital prestar atención a las sabrosas marcas del logotipo de aprobación. De esa manera, estarás seguro de lo que estás usando.

¿Has usado un condensador X-r antes? ¿O necesita ayuda para obtener el mejor para su aplicación? No dude en comunicarse con nosotros.
