Placa de circuito LED:7 cosas que debes saber

¿Tiene dificultades para decidirse por un proveedor de placas de circuito de LED? Veamos si podemos ayudar. En esta publicación, cubrimos los beneficios de los PCB LED y sus aplicaciones. Wne también discute la selección de materiales y los problemas de producción. El proceso de fabricación de placas LED es difícil y hay mucho que considerar. Así que empecemos.

¿Qué es una PCB LED?

Los diodos emisores de luz tienen muchas ventajas sobre los productos de iluminación estándar. Sin embargo, la salida de luz de un solo LED es relativamente baja. Una forma de aumentar la salida de luz es conectar muchos LED a una placa de circuito impreso o LED. Cuando la corriente fluye a través de un LED, emite luz. Pero a medida que aumenta el flujo de corriente, también lo hace la salida de calor de los LED. Este es un problema ya que las altas temperaturas reducen la salida de luz LED. Por lo tanto, los fabricantes utilizan una capa de placa de circuito para alejar el calor de los LED.

Materiales de PCB LED

Debe considerar cuidadosamente el rendimiento térmico del material al elegir un sustrato de PCB LED. El peso, el tamaño y el costo también son importantes. Las opciones de material de sustrato incluyen:

Materia prima de PCB FR4

Materia prima de PCB CEM-1

Materia prima de PCB CEM-3

La capa ic actuará como el enlace propicio entre el IC y el disipador de calor. A diferencia de FR4. El material de PCB de cobre y aluminio

Material de PCB con núcleo de cobre

Material de PCB de base cerámica

Cada material tiene puntos buenos y malos. Por ejemplo, el metal y la cerámica tienen un mejor rendimiento térmico que el laminado. Las placas CEM-1 son económicas pero son frágiles en comparación con los sustratos FR4 y CEM-3.

Los PCB de base cerámica utilizan materiales como la alúmina. Hay otros materiales con mejor rendimiento térmico, pero cuestan más. Se aplica una compensación similar para los materiales de PCB con núcleo de metal, incluidos el aluminio y el cobre.

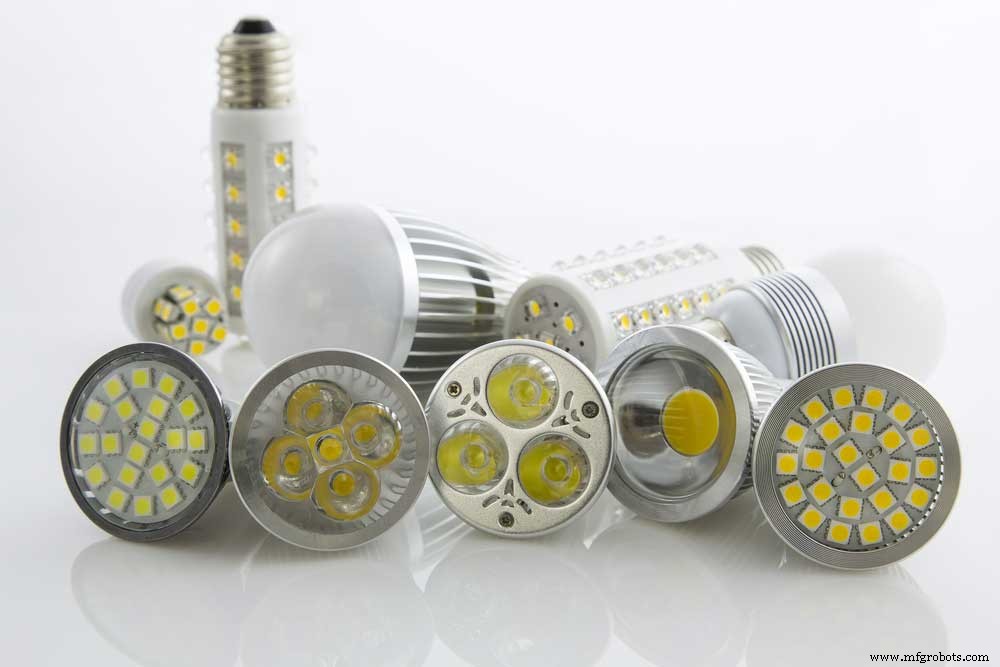

Los beneficios de LED PCB y la industria de la iluminación LED

Los PCB LED tienen muchas ventajas sobre la iluminación tradicional. Estos incluyen:

• Menor consumo de energía

• Mayor vida útil

• Más eficiente

• Muy compacto

• Libre de mercurio

Puede dar forma a los tableros de iluminación y cambiar el color de los LED para crear interesantes efectos de iluminación.

La aplicación de PCB LED

El reconocimiento de los beneficios de una placa de circuito LED es cada vez mayor. Por lo tanto, el número de solicitudes también está aumentando. Algunos ejemplos son:

• Automoción.

• Médico.

• Computadora.

• Telecomunicaciones.

• Militar.

• Semáforos y semáforos.

• Señales.

• Luces LED para cultivos de interior.

Varias fuerzas del mercado están aumentando la demanda. Estos incluyen la mejora de la tecnología LED, la demanda de energía verde y un menor costo. Como resultado, la tasa de crecimiento anual compuesta prevista para el mercado de iluminación de placa de circuito LED entre 2021 y 2026 es (CAGR) 14,25 %.

Uso de componentes SMD en PCB LED

Los LED están disponibles en paquetes de montaje en superficie y con plomo. Dado que los dispositivos de montaje en superficie (SMD) son pequeños y de bajo perfil, son la primera opción para aplicaciones de dispositivos múltiples.

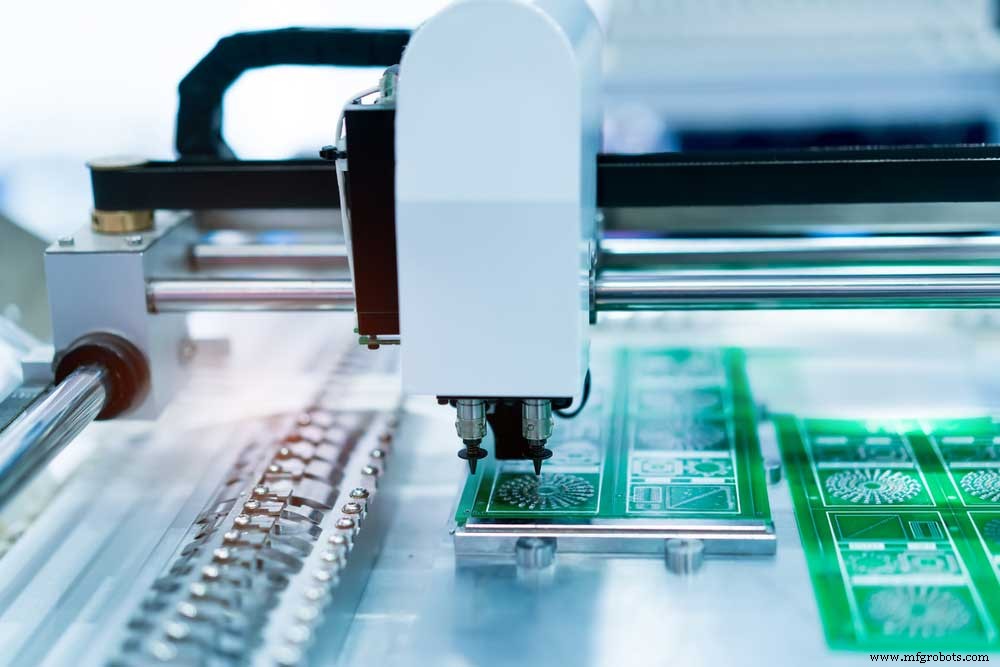

El ensamblaje de LED SMD requiere un alto nivel de habilidad de fabricación. Los fabricantes deben instalar circuitos LED y accesorios de placa de circuito en una placa de circuito impreso pequeña. Por lo tanto, la producción de placas de iluminación LED requiere equipos de recogida y colocación.

El proceso consiste en imprimir pasta de soldadura en las almohadillas de soldadura de la placa de circuito impreso. El siguiente paso es colocar LED de montaje en superficie en las almohadillas de soldadura. Luego se aplica calor para formar una junta de soldadura.

La precisión de colocación del componente LED es importante. Además, la soldadura en pasta debe estar nivelada y dentro de un espesor específico. Para evitar daños al dispositivo LED, el control del calor aplicado es fundamental.

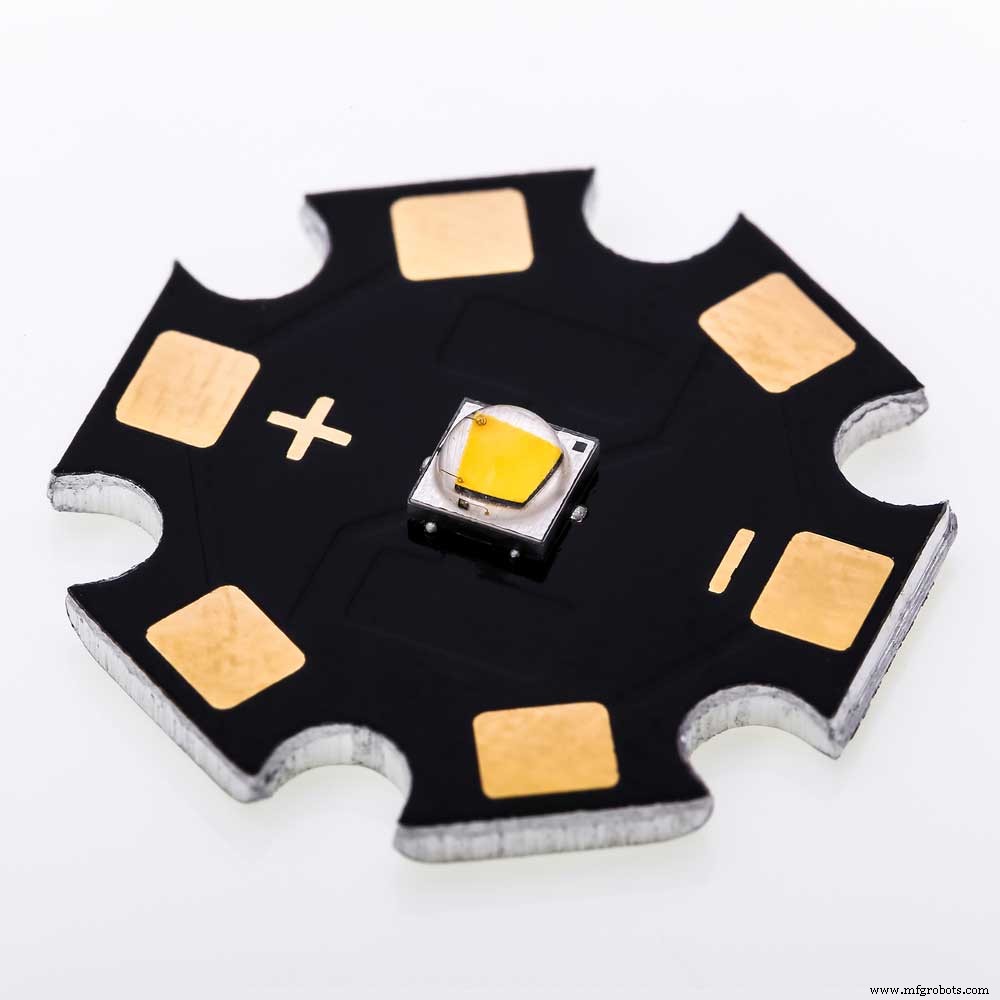

Placas de circuito LED de aluminio

La construcción de placas de circuito impreso implica laminar cuatro capas de material. Son una serigrafía, una máscara de soldadura, una capa de cobre y un sustrato.

Los fabricantes adjuntan LED SMD a la superficie de una PCB. Como empaquetan muchos dispositivos SMD en un área pequeña, esto aumenta el calor. Por lo tanto, una placa PCB LED utiliza un sustrato de metal para transferir el calor lejos de los LED sensibles al calor. Este sustrato está eléctricamente aislado del circuito por un material dieléctrico.

cosas que debe tener en cuenta al determinar el mejor diseño. Opciones como Aluminio es una opción común para el sustrato de metal. Es duradero y sus dimensiones no cambian cuando se expone a la tensión. Aunque PCB con núcleo de cobre , o una mezcla de aleaciones metálicas específicas.
Sin embargo, el aluminio no es tan térmicamente conductor como el cobre, es más barato.

Elegir un fabricante de PCB LED

Al elegir un fabricante, es importante asegurarse de que tenga experiencia relevante. La fabricación de PCB LED es difícil. Requiere conocimiento y equipo de procesamiento de montaje en superficie.

• Capacidad para cumplir con sus requisitos

Asegúrese de que el proveedor de PCB LED pueda cumplir con sus volúmenes de producción y requisitos de entrega. Sus costos deben ser razonables dadas las especificaciones y los niveles de calidad.

• Una sociedad cliente/proveedor

El proveedor debe responder a sus demandas. En primer lugar, deberían trabajar con usted para mejorar sus productos de iluminación LED para PCB. Y luego, también deberían ayudarlo a reducir los costos.

• Un fabricante de calidad

Hay mucho que considerar, incluido el tipo de LED. Es importante elegir cuidadosamente a su fabricante para garantizar la entrega continua de productos de calidad.

Conclusión:

Las ventajas de la iluminación LED son claras y es probable que más aplicaciones cambien al uso de PCB LED en el futuro. Cuando las placas de circuito LED son la elección correcta para su aplicación, elija su fabricante con cuidado.

La gestión del calor es importante, así que seleccione la tecnología de placa de circuito adecuada. Las placas de circuito LED de aluminio tienen muchas ventajas y son una solución común.

Encuentre un fabricante capaz de superar los desafíos de fabricación de placas de circuitos. Deben poder entregar un producto confiable a tiempo y a un costo aceptable.

Si tiene alguna pregunta, comuníquese con nosotros.
