Dispositivos de E / S configurables por software controlan el edificio de destino

Los dispositivos de E / S configurables por software de cuatro canales AD74412R y AD74413R de ADI ofrecen control flexible de edificios y automatización de procesos. Cada dispositivo proporciona la funcionalidad para mediciones de salida analógica, entrada analógica, entrada digital y detector de temperatura de resistencia (RTD) integradas en un solo chip con una interfaz compatible con SPI.

Los circuitos de E / S permiten que los sistemas de control se diseñen con canales de módulo reconfigurables de forma remota sin la necesidad de un cableado extenso. Mediante el uso de E / S configurables por software, los fabricantes pueden desarrollar una plataforma que reemplace múltiples módulos de E / S de función fija obsoletos o aplicarse en múltiples aplicaciones de clientes donde la dinámica de E / S cambia con cada instalación. Los usuarios finales pueden instalar un solo tipo de módulo programable desde la sala de control, reemplazando los gabinetes de control con múltiples módulos de E / S y cableado específico para cada tipo de canal.

Las E / S configurables por software también sirven como puente a las redes de control basadas en Ethernet. Permite el desarrollo de unidades de E / S de campo configurables y estandarizadas capaces de traducir entre sensores y actuadores de 4-20 mA habilitados para HART instalados y backhaul de fibra 10BASE-T1L o 100M.

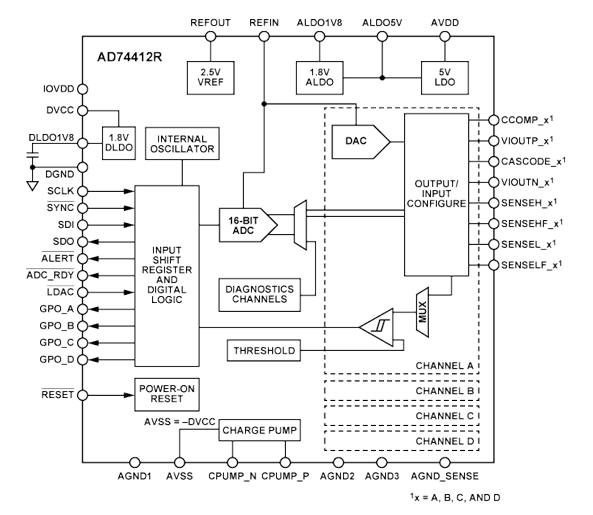

El AD74412R y el AD74413R integran un ADC sigma-delta de 16 bits y cuatro DAC configurables de 13 bits para proporcionar cuatro canales de entrada / salida configurables y un conjunto de funciones de diagnóstico. Alojado en LFCSP de 64 derivaciones, el AD74412R y el AD74413R cuestan $ 7,47 y $ 8,55 cada uno, respectivamente, en lotes de 1000 unidades. Hay placas de evaluación disponibles para ambas partes.
