Consideraciones sobre tornos CNC:diseño de bancada

En el último artículo discutimos las preguntas que debe hacerse al comprar un torno CNC y discutimos algunos de los términos comunes asociados con el torneado CNC. En este artículo me gustaría profundizar en el tema de las consideraciones de compra y quiero analizar los entresijos de los dos diseños de cama principal:la verdadera cama inclinada y las configuraciones de "cuña voladora" de cama plana.

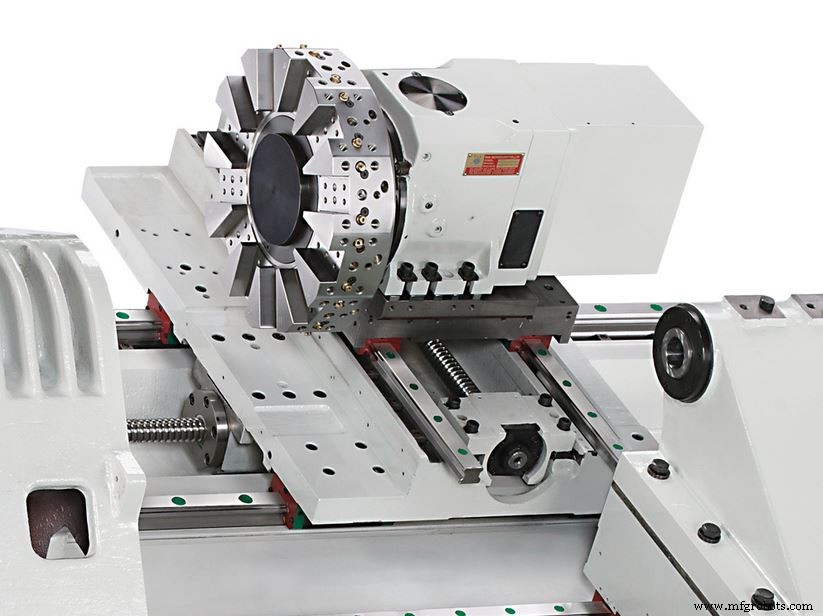

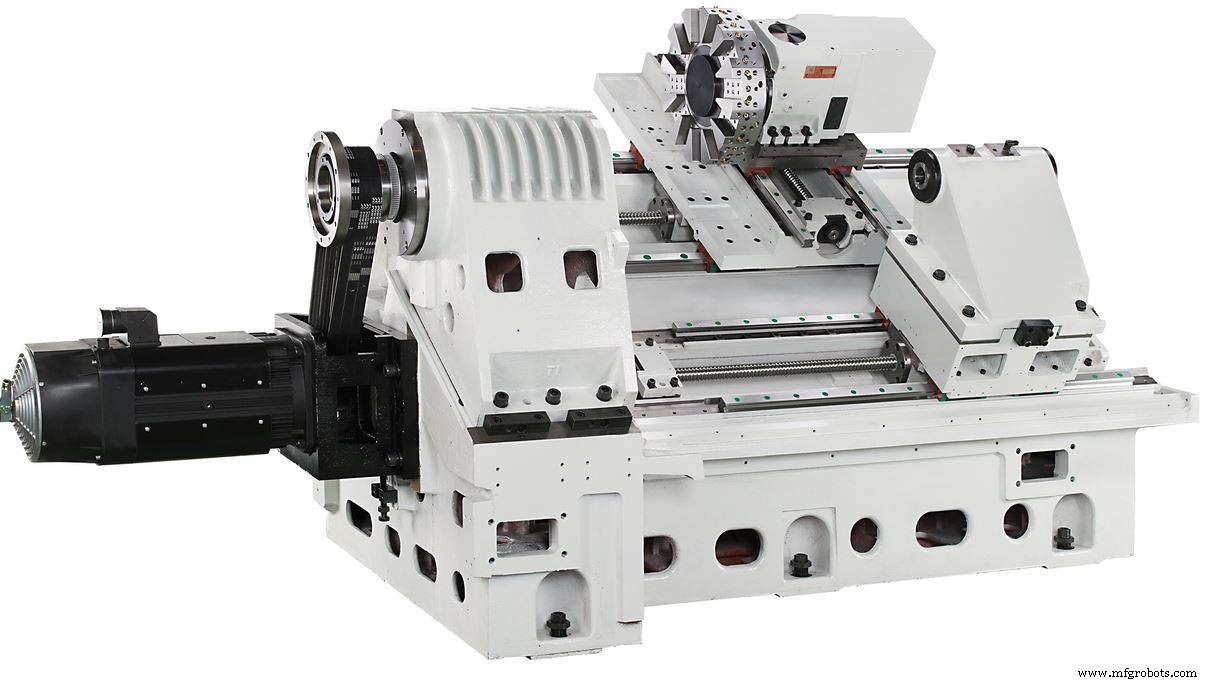

Primero, nos sumergiremos en el diseño de "plataforma inclinada real". A diferencia del diseño de "cuña voladora" de plataforma plana, donde la "inclinación" se logra mediante la adición de una cuña empernada que se monta en la corredera transversal, la plataforma inclinada verdadera La fundición de la máquina se fabrica con la inclinación incorporada. Esto no solo ofrece más rigidez y estabilidad térmica, sino que también demuestra que le da a la fundición una mayor masa general, lo que significa que tiene una máquina mucho más pesada con una huella más pequeña. se ofrece en uno de los dos ángulos de inclinación:30 grados y 45 grados, pero también hay algunos modelos de 60 grados disponibles.

Hay muchas ventajas en el verdadero diseño de bancada inclinada, y es probablemente la configuración más común en los tornos CNC modernos. Una de las ventajas más conocidas y obvias de la verdadera cama inclinada es una mejor evacuación de virutas. A medida que se crean las virutas durante el proceso de mecanizado, la gravedad y el flujo normal del refrigerante las arrastran inmediatamente hacia el lecho de virutas. Esto evita que las virutas se acumulen en superficies planas... lo que no solo ayuda a controlar las virutas en aplicaciones de producción de alto volumen, sino que también puede ayudar a prolongar la vida útil general de una máquina, al reducir el desgaste indebido en las guías y otras piezas móviles.

Otra ventaja del diseño verdaderamente inclinado son los recorridos más grandes del eje X. A diferencia de los tornos de cama plana, donde la longitud del riel guía se limita a la profundidad horizontal de la pieza fundida, el diseño de la cama inclinada real permite rieles del eje X más largos. Al igual que en una caja cuadrada, los lados rectos de la caja tienen una longitud específica, pero la distancia angular de una esquina a la otra es mucho mayor. Lo mismo es cierto para el diseño de fundición de lecho inclinado... lo que obviamente significa una mayor capacidad de piezas en una máquina más pequeña. Aunque el diseño de "cuña voladora", con la inclinación atornillada, también puede ofrecer algunos recorridos del eje X aumentados en comparación con las máquinas de plataforma plana tradicionales, también puede aumentar la falta de rigidez que está presente en el enfoque atornillado. Simplemente no puede sustituir un diseño de fundición resistente.

La dinámica térmica también es una gran consideración en cualquier proceso de mecanizado. La configuración angular de la fundición base y las guías extendidas del eje X también ofrecen una mejor rigidez y precisión de las piezas. Dado que los rieles lineales son más largos, la pieza de fundición de la base que lleva la torreta también puede ser más larga, lo que proporciona una base de apoyo mucho más resistente para la torreta. Y a medida que los componentes de la máquina comiencen a calentarse durante el proceso de mecanizado, el cabezal, el contrapunto y el carro transversal comenzarán a crecer a lo largo del mismo plano de 30, 45 o 60 grados que el eje X, a diferencia de la plataforma "voladora". cuña”, en el que el eje X está montado inclinado, pero el resto de los componentes de la máquina están montados en el plano horizontal.
