¿Cómo se fabrican los pines Pogo de alta calidad?

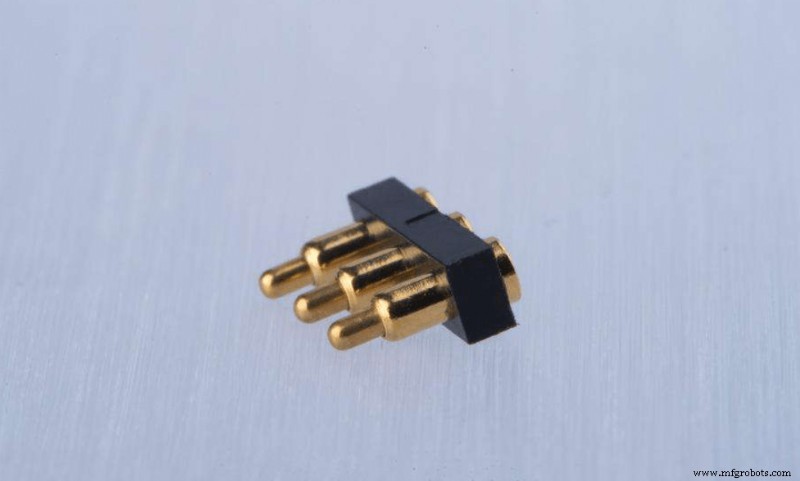

Los pines Pogo generalmente se organizan en una matriz densa, conectando muchos nodos individuales de dos placas de circuito.

Aunque estos pequeños pines saltadores parecen sencillos, vale la pena prestar atención a todo el proceso de fabricación. Porque los productos no calificados tienen ciclos de vida de servicio cortos y aumentarán los costos, lo que conduce a la reducción de la eficiencia.

La fabricación de buenos pines pogo depende de:

• la calidad de los pines y
• el proceso de chapado

Los siguientes párrafos le mostrarán algunos pasos clave para monitorear la calidad de los pines pogo. ¡Espero que sea útil!

 1. La calidad de los pines

El pin Pogo consta de tres partes básicas:émbolo , tubo y primavera . La calidad de estas tres partes directamente determina la reputación de todo el pin.

1.1 Cómo fabricar un buen émbolo

Material de latón con buena conductividad eléctrica es siempre el mejor traje para émbolos.

Para garantizar que el émbolo posea una buena dureza y resistencia a la corrosión, la mayoría de los fabricantes placan oro. a la superficie del émbolo.

1.2 Cómo fabricar un buen tubo

La función principal del tubo es conducir señales, por lo que la conductividad y elasticidad (resistencia a la caída) del material debe ser excelente.

La mayoría de los tubos están hechos de aleación de cobre . La aleación de cobre comúnmente utilizada es la siguiente:

A. Latón :aleación de cobre-zinc, que tiene buena conductividad eléctrica (alrededor del 26%~29%, IACS). Según las diferentes raciones de cobre, existen 3 tipos comunes:C2680 (JIS) y C3604, C3601. Requiere tratamiento térmico.

B. Bronce fosforoso :aleación de cobre y estaño, que es menos conductiva que el latón y tiene una tasa de conductividad de alrededor del 13%.

Pero tiene buena elasticidad y buena ductilidad , lo que significa que es realmente adecuado para la fabricación de tubos aplicados al proceso de estirado. Según diferentes contenidos de estaño, C5440, C5191 y C5210, son 3 tipos de bronces fosforosos. A mayor contenido de estaño, peor conductividad y mejor elasticidad.

C. Aleación de cobre tratada térmicamente :tiene una buena conductividad y elasticidad, pero el precio es alto.

1.3 Cómo hacer un buen resorte

Berilio cobre , acero inoxidable y alambre de acero son materias primas para resortes pogo pin. Cada material tiene sus propias características únicas.

El resorte utilizado para ensamblar un pasador debe tener los siguientes efectos:pequeño volumen de instalación , buena elasticidad , alta rigidez y buena forma .

2. El proceso de chapado

En esta parte, recomendaremos los métodos de revestimiento que poseen una excelente conductividad eléctrica y una eficiencia excepcional, que son adecuados para émbolo, tubo y resorte.

2.1 Chapado del émbolo

El émbolo del pin pogo es básicamente chapado en oro , que es el método de tratamiento preferido por los fabricantes porque el oro tiene una excelente conductividad eléctrica y resistencia a la oxidación.

Además, el grosor del baño de oro afecta absolutamente la vida útil del producto. Teniendo en cuenta los costos del producto, los fabricantes a veces eligen usar una base de níquel para manejar el espesor del baño de oro.

De acuerdo con las diferentes necesidades, también son muy útiles otras soluciones de recubrimiento, como el recubrimiento de rodio y el recubrimiento de paladio.

2.2 Enchapado de tubos

El tubo es una pieza de procesamiento profundo con 2 pasos de niquelado y chapado en oro .

En primer lugar, es necesario un tratamiento del sustrato de níquel, y el espesor habitual es de 1 a 2 μm. Luego, la superficie se enchapa con oro y el grosor es sustancialmente de 0,1 a 1,0 μm.

Para un tubo con un diámetro pequeño y una longitud relativamente larga, los fabricantes suelen abrir un orificio lateral en la parte inferior, de modo que la solución de revestimiento pueda refluir lo suficiente en la parte inferior del tubo para garantizar la precipitación de oro en la parte inferior de la pared interior.

2.3 Chapado de resorte

La superficie del resorte es básicamente plateada. Para una mejor conductividad, a veces es necesario el enchapado en oro porque el oro puede mejorar la conductividad eléctrica y tiene alto rendimiento térmico así como la oxidación y resistencia a la corrosión .

3. Precauciones para el uso del pasador de resorte

A. Tenga cuidado con la dirección de contacto de los pines pogo

Al trabajar, la dirección de los pines pogo debe ser vertical. Evite forzar el pasador de resorte desde los lados y otras direcciones no verticales.

B. Tenga en cuenta que la batería en contacto con los pines no debe oxidarse

•  Sin líquido de sellado residual;
• No hay otros residuos residuales;
• Evite tocar la barrera de plástico durante el montaje.

C. Preste atención a la cantidad de compresión del pin Pogo

La compresión del pasador pogo es generalmente 2/3 del recorrido total. Si la prensa es demasiado pequeña, la fuerza positiva no es suficiente, lo que conducirá a una impedancia inestable; si la presión es demasiado, el tubo se dañará y el pasador se atascará.

Esos son algunos consejos importantes en los que debe centrarse cuando intenta elegir el mejor pin pogo para sus productos. Siéntase libre de dejar su comentario a continuación si tiene alguna pregunta.
