Proceso de fabricación de paneles táctiles capacitivos

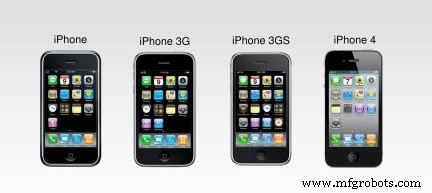

El panel táctil capacitivo se utiliza desde 1983. Fue grabado en la superficie superior del cristal del reloj. Por ejemplo, Apple lo puso en el teléfono inteligente que cambia nuestras vidas por completo.

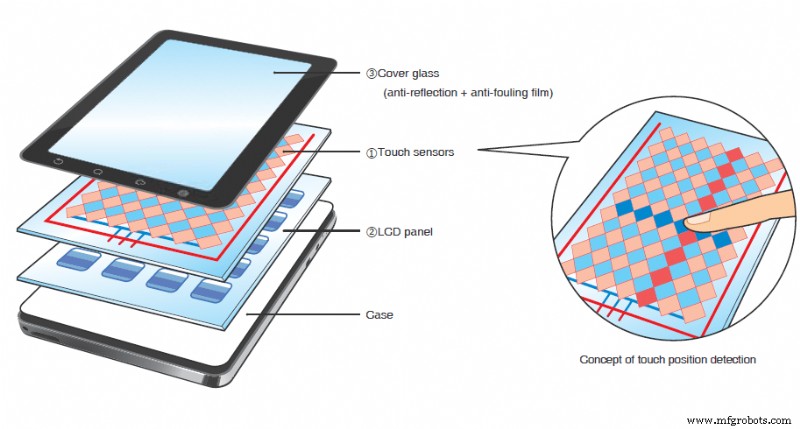

Básicamente, el panel táctil capacitivo contiene tres capas y cada capa necesita vidrio de sustrato como una base . Después de leer este post, verás qué materias primas son necesarios y conoce su detallado proceso de fabricación .

1. Proceso de producción del sensor táctil

1.1 etapa de formación del patrón ITO (óxidos de indio y estaño)

Bajo vacío condiciones de uso físicas o químicas Métodos para obtener un cuerpo de película .

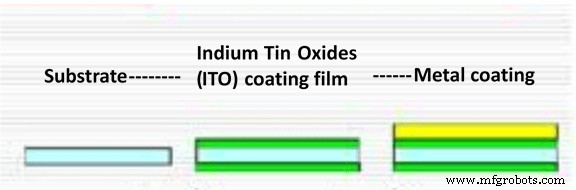

Hay 3 formas principales de recubrir una superficie:evaporación al vacío , pulverización con magnetrón y deposición de vapor químico .

Durante la pulverización  etapa, podemos usar UV (rayos ultravioleta) para limpiar el sustrato de vidrio de película. Después de resistir la aplicación, la exposición, la serigrafía, el curado y el cableado del marco, obtenemos patrones en el sustrato de vidrio. Luego, podemos usar el mismo método para limpiar y recubrir el vidrio .

1.2 Fase de modularización

Antes de esta etapa, debemos asegurarnos de que todos los componentes estén limpios con un sistema de limpieza UV. .

Después de eso, use OCA (analizador de canal óptico) y OCR (reconocimiento óptico de caracteres) a laminación y cubrir cada capa .

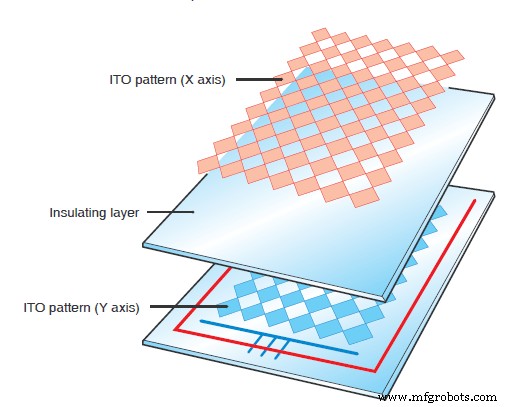

Debido al  patrón ITO , podemos obtener la dirección de la posición táctil . El último controlador calcula la ratio de la corriente dibujada y calcula el eje X y el eje Y.

El último paso para completar el sensor táctil es unir FPC (Circuito Impreso Flexible) .

2. Proceso de producción de paneles LCD (diodo de cristal líquido)

Etapa de matriz 2.1 TFT (transistor de película delgada)

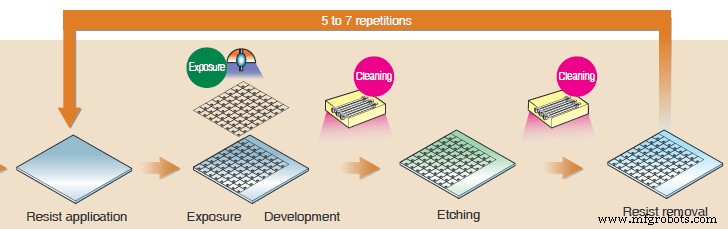

Al igual que en la última etapa, obtenemos un trozo de vidrio de sustrato primero y depositar el vaso. Después de eso, hay una serie de trabajos que tiene que repetir de 5 a 7 veces .

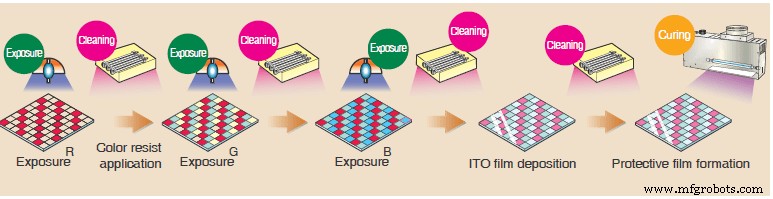

2.2 Etapa de filtro de color

Obtenga otra pieza de vidrio de sustrato , limpiar la superficie siempre tiene que ser el primer paso.

Después de eso, haga la formación de matriz negra y colorea la aplicación de resistencia (como colorear el libro de colores).

Luego, coloque la formación de película protectora sobre el cristal.

2.3 Etapa celular

Alineación y unión la capa TFT, debe asegurarse de que las capas estén limpias. Luego, use goteo de cristal líquido para alinear el filtro de color. Después de eso, une estas dos placas polarizadoras juntos.

2.4 Fase de modularización

Usar COG(cogradiente) para unirse a la cinta ACF (función de comunicaciones avanzadas) . Luego, el panel LCD completo.

3. Proceso de producción de cubreobjetos

El cubreobjetos debe limpiarse y endurecerse con UV (rayos ultravioleta) . Después de eso, recubrimiento por Fluoro . Luego, se completa el cubreobjetos.

4. Etapa de configuración

Igual que la etapa de modularización de sensores , use laminación OCA y recubrimiento OCR para unirse al toque senso r y panel LCD juntos. Luego, coloque la cubierta de vidrio en la parte superior.

5. Resumen

El panel táctil capacitivo contiene tres capas .

Cada capa es básica en sustrato de vidrio . Antes y durante cada proceso, limpieza es muy importante. Idealmente, el proceso debe estar bajo condiciones de vacío . Así el panel táctil puede ser de alta calidad .

Los patrones en el cristal del sensor establecen la característica del panel táctil. El proceso de grabado incluye:grabado ITO , grabado de una sola superficie , grabado de doble superficie y grabado de metales .

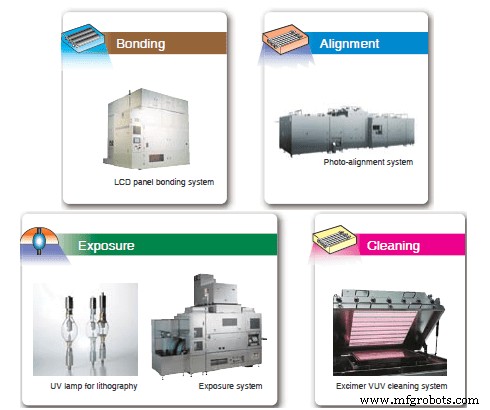

Además, la precisión de la impresión láser, el sistema de limpieza Excimer VUV, el sistema de fotoalineación y otros sistemas de proceso pueden afectar la calidad.

Por lo tanto, el proceso de fabricación del panel táctil es muy complicado. En lugar de muchos trabajadores manuales , el proceso necesita tener máquinas automáticas de alta funcionalidad y operación de tubería madura .

Aunque el proceso de fabricación es muy complicado y flexible, intentamos explicarlo de la forma más sencilla posible. Una publicación es difícil de contener todos los detalles del panel táctil y un panel táctil diferente tiene un proceso diferente también.
