Guía de comparación de dobladoras de tubos hidráulicas

Ya sea que necesite doblar tuberías de metal, tubos o conductos de metal rígido, las dobladoras de tubos hidráulicas son su herramienta ideal. Pero, ¿qué tipo de dobladora de tubos necesitas? La respuesta depende de lo que quieras doblar. En este artículo, veremos los diferentes tipos de dobladoras y cómo operar un modelo manual.

Dobladoras de tuberías, tubos y conductos

Aunque estos términos a menudo se usan indistintamente, en realidad son diferentes entre sí. Las herramientas de doblado para tubos y tuberías también son diferentes. Por lo tanto, se sugiere conocer las diferencias entre tubos, tuberías y conductos antes de procesarlos.

Doblador de tubos

Entonces, ¿en qué se diferencian las tuberías de los tubos? Una tubería se determina tomando como referencia su diámetro interior (ID) frente a su diámetro exterior y el espesor de su pared. Una tubería es redonda y tiene paredes generalmente más gruesas que un desagüe. El propósito de las tuberías suele ser transmitir líquidos o fluidos dentro de un sistema o entre sistemas.

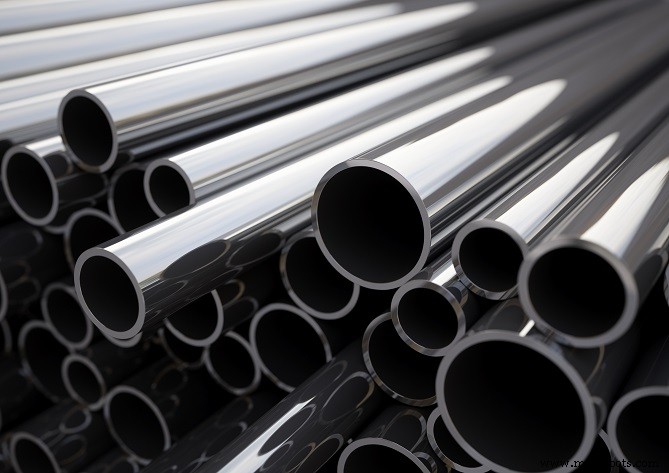

Fig. 1 Tubos

Dobladora de tubos

Un doblador de tubos forma tubos y utiliza principalmente el mismo método que un doblador de tuberías. ¿Y en qué se diferencian los tubos de las tuberías? Un tubo se define por su diámetro exterior (DE) y el grosor de la pared porque se utiliza en aplicaciones estructurales, médicas o de presión. Pueden tener secciones transversales redondas, rectangulares o cuadradas.

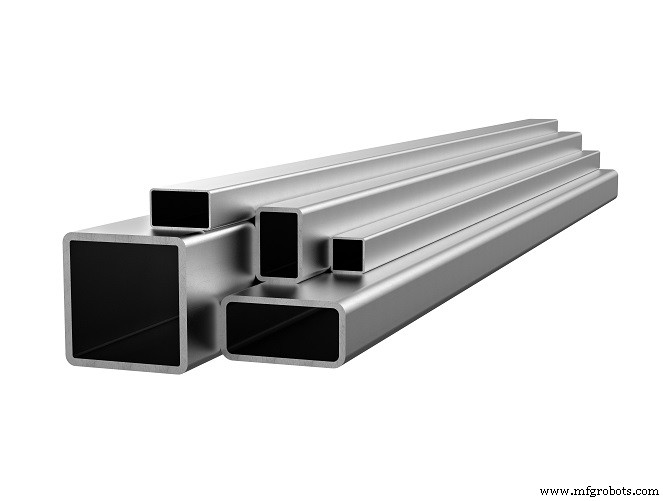

Fig. 2 tubos

Doblador de conductos

Un doblador de conductos está construido para doblar ángulos en el conducto, un tubo a través del cual se realiza el cableado eléctrico. Es necesario comprender la diferencia entre un tubo y un tubo para seleccionar una dobladora y matriz compatibles, una formadora o dobladora de rodillos del tamaño correcto. Las dobladoras de conductos se utilizan principalmente para doblar conductos metálicos rígidos.

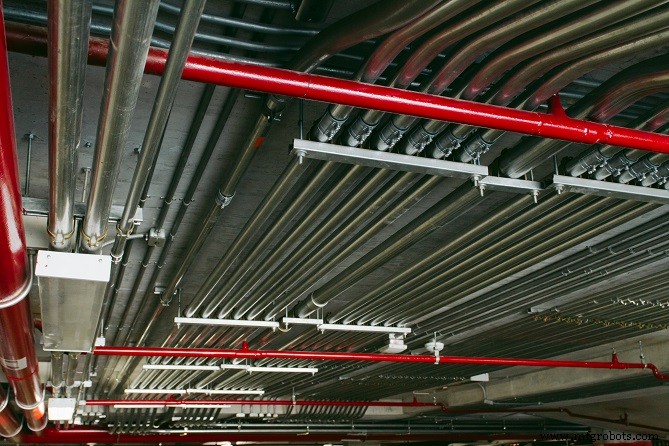

Fig. 3 Conductos Eléctricos

Hidráulica, Eléctrica, Manual y Mecánica

Los cuatro tipos más comunes de dobladoras de tubos son hidráulicas, eléctricas, manuales y mecánicas. La unidad hidráulica es extremadamente duradera y fuerte y puede producir ángulos precisos con paredes gruesas en tuberías grandes. Las dobladoras de tubos eléctricas tienen engranajes eléctricos y generalmente son programables, lo que las hace ideales para producir múltiples iteraciones de la misma curva.

Las dobladoras de tubos manuales son económicas, fáciles de transportar y manipular, y pueden completar muchas tareas de doblado con suficiente esfuerzo. El doblado manual es una forma de arte. Requiere cierta habilidad pero te permite hacer formas personalizadas. En términos de ángulos de flexión, los modelos mecánicos se encuentran en algún lugar entre el hidráulico y el manual.

Aplicaciones

La dobladora hidráulica altamente versátil se puede utilizar en muchos campos, desde la automoción hasta el diseño de interiores. Algunos ejemplos de productos terminados que se pueden producir utilizando dobladoras de tubos de 1 a 12 ejes, según el grado de automatización requerido. Algunas de las aplicaciones incluyen:

• Conexiones y sistemas hidráulicos

• Tubos de combustible para motores diesel

• Accesorios para motos y scooters

• Mobiliario y complementos de hierro, acero y aluminio

• Mobiliario para comercios, edificios de oficinas, hospitales, etc.

• Parques infantiles y equipos de gimnasia

• Escapes

• Asas

• Equipos para la industria alimentaria

¿Cómo operar una dobladora de tubos hidráulica manual?

Los dobladores manuales son una herramienta relativamente simple que puede proporcionar doblados precisos y confiables en varios tubos, incluidos los de cobre, acero y aluminio. Aunque hay muchas dobladoras de tubos automáticas, son voluminosas y no son adecuadas para aplicaciones de campo donde las conexiones eléctricas adecuadas pueden no estar disponibles. Los siguientes son los pasos principales para operar una dobladora de tubos hidráulica:

Dobladoras de tubos hidráulicas y manuales, Prisma ECC

Configura tu Bender

Todas las dobladoras manuales tienen un límite para el tamaño de la tubería que pueden doblar de manera efectiva. El límite varía según el material, la sección transversal y el espesor del tubo. El dial de ajuste debe configurarse según el radio y el grado de curvatura que necesita en el tubo. Otro factor es si puede usar un tornillo de banco o no. La mayoría de las dobladoras manuales pueden equiparse con un tornillo de banco. Si desea doblar tuberías de paredes más gruesas, necesitará uno.

Marcar direcciones de plegado y puntos de referencia

Dado que puede hacer varias curvas en un solo tubo de ensayo, debe marcar su tubo de ensayo con una línea longitudinal como referencia. La línea siempre debe permanecer en la dirección opuesta a la dirección de doblado que se desea lograr. Las marcas de referencia y medición en el tubo de ensayo asegurarán que obtenga los resultados que necesita y pueda monitorear su progreso.

Alinee e inserte el tubo en el doblador

Debe girar uno de los dos brazos de doblado hacia arriba para insertar el tubo en el molde de doblado, asegurándose de que la marca de referencia esté siempre visible. Después de insertar el tubo, el mecanismo de cierre generalmente se puede usar para bajar el segundo brazo para mantener el tubo en su lugar mientras se realizan ajustes menores.

Iniciar el Proceso de Doblado

Puede iniciar el proceso de doblado sujetando firmemente el brazo de soporte del rodillo y bajándolo hasta alcanzar la marca de grado requerida en el molde de doblado. Debe tener en cuenta que la mayoría de las tuberías tienden a tener un cierto grado de rebote después de doblarse. Las tuberías de cobre suelen tener menor resistencia en comparación con las tuberías de acero.
